带定位凸台细长尖锥轴类零件结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:307591
  • 带定位凸台细长尖锥轴类零件结构设计
  • 带定位凸台细长尖锥轴类零件结构设计

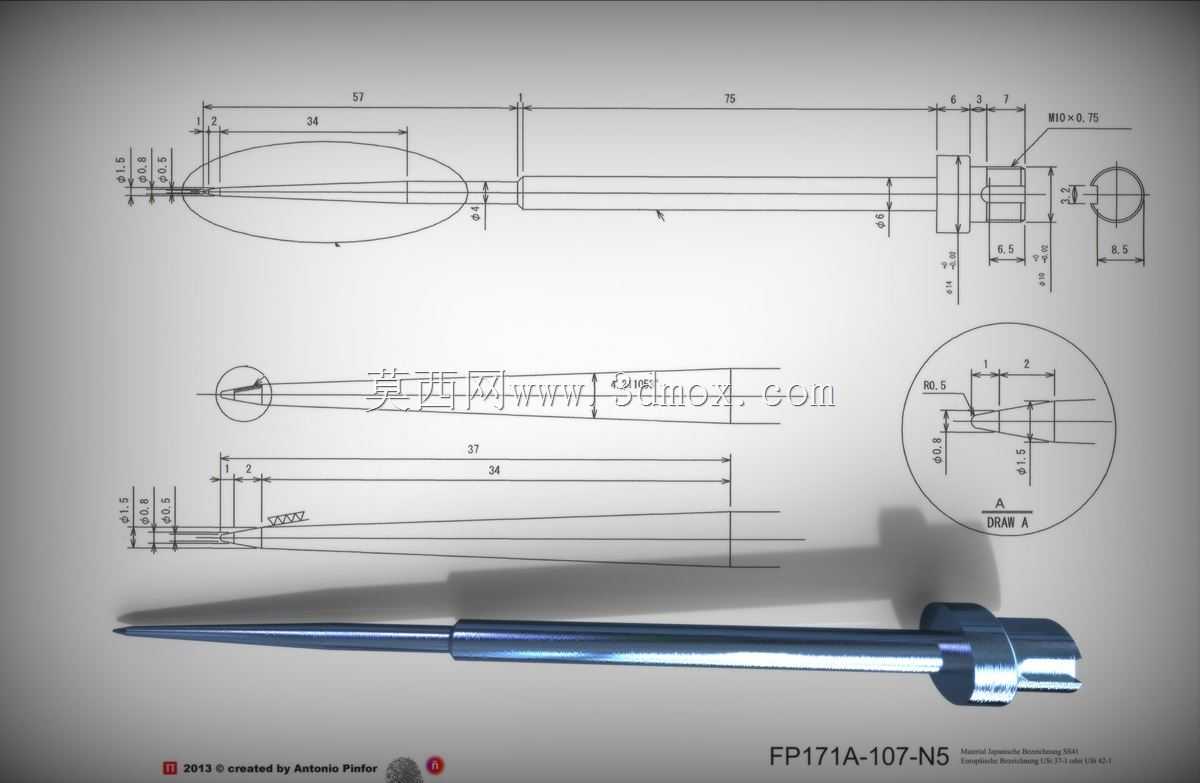

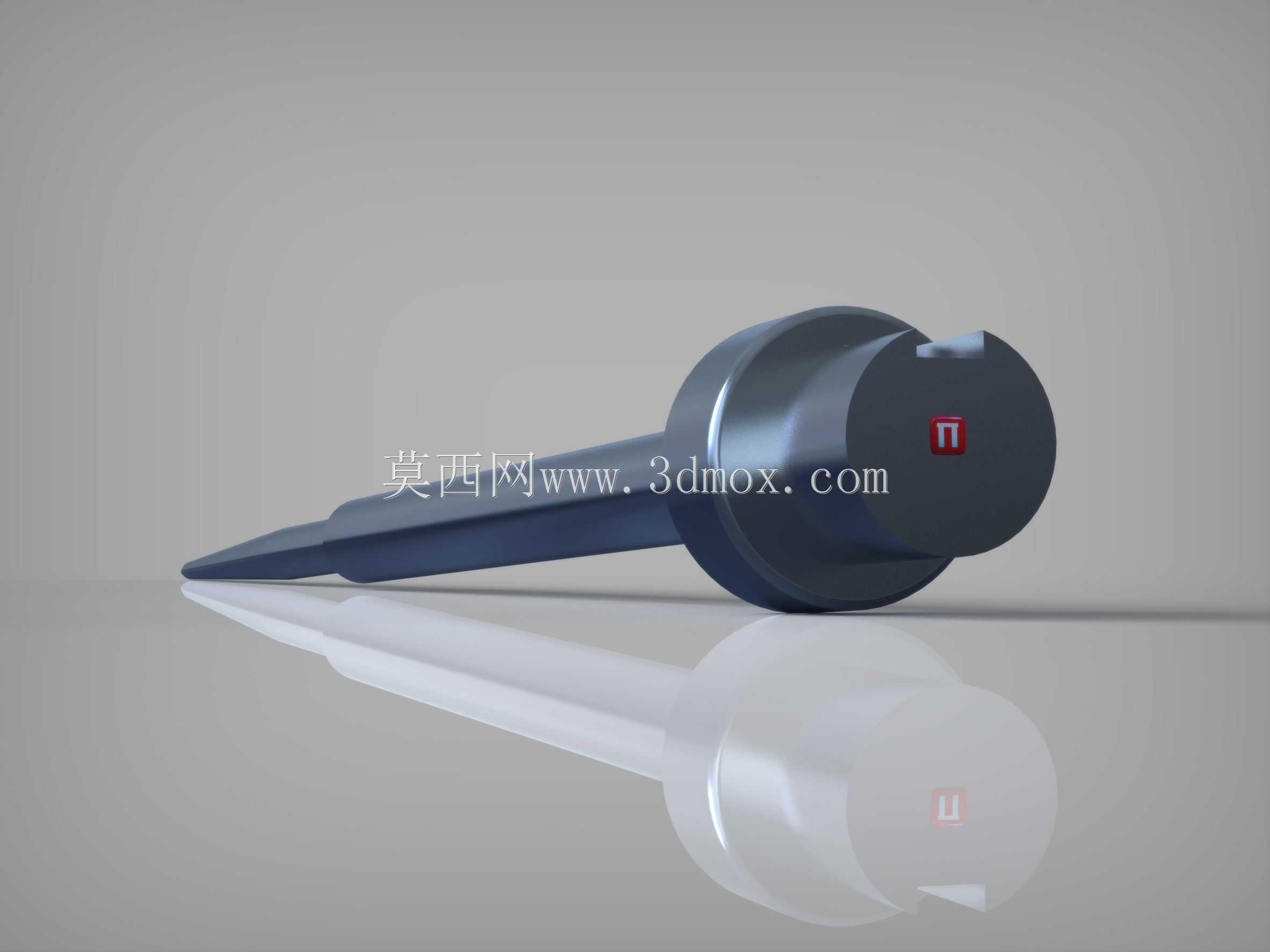

该零件属于细长轴类精密构件,前端采用渐收式尖锥结构,锥面母线平滑过渡无突变,可在装配过程中实现精准导向,避免硬装配对配合面造成刮伤,常见于精密检测设备的探针定位机构、小型流体控制元件的阀芯导向段,或是自动化装配线的定位插销组件,在需要小直径精准插入对位的工位中,这类尖锥导向结构能大幅降低装配对位难度,减少卡滞、别劲的装配故障。零件中段为等直径光轴段,表面粗糙度要求较高,可作为滑动导向面与配套轴套形成间隙配合,运动过程中保证轴向进给的直线度,光轴段的直径公差需严格控制在合理区间,既要保证滑动顺畅无卡滞,又要避免间隙过大造成径向窜动,影响前端尖锥的对位精度。零件尾端设置带扁位的定位凸台结构,凸台直径大于光轴段,可作为轴向限位的承载面,装配时抵靠在安装基准面上,限制零件的轴向窜动行程,凸台上的扁位结构可与配套安装座的防转槽配合,避免零件在工作过程中发生周向转动,保证尖锥端的工作姿态始终符合设计要求。从设计逻辑来看,这类细长尖锥轴在设计时首先要明确工作行程内的导向长度,光轴段的长度需覆盖整个进给行程,避免运动过程中出现导向脱离的情况;尖锥段的锥角需要根据实际插入场景的导向需求确定,锥角过小会导致尖锥端刚性不足,受侧向力时容易弯折,锥角过大则会降低导向容错率,对位偏差稍大就无法顺利插入。尾端凸台的厚度需要满足轴向承载的强度要求,扁位的铣削深度要兼顾防转扭矩需求和凸台自身的结构强度,避免在传递扭矩时出现扁位崩裂的问题。尺寸链核算过程中,需要重点保证尖锥顶点到凸台限位面的轴向尺寸公差,该尺寸直接决定零件装配到位后尖锥端的伸出长度,影响最终的工作位置精度;同时要控制光轴段与凸台的同轴度,避免装配后光轴段与轴套不同心,造成滑动阻力增大、磨损加快的问题。这类零件在加工时通常采用先粗车外圆、再磨削精加工的工艺路线,尖锥段需要在磨床上完成成型磨削,保证锥面的轮廓精度,尾端扁位采用铣削加工后需去毛刺处理,避免装配时毛刺卡入配合间隙。实际选型应用时,需要结合安装座的配合孔径、轴向安装空间、工作时的受力大小来核对各段尺寸,尤其是细长轴的长径比偏大时,需要校核受压状态下的稳定性,避免工作过程中出现弯曲变形,影响设备的正常运行。
