小游艇运输拖车架结构设计模型

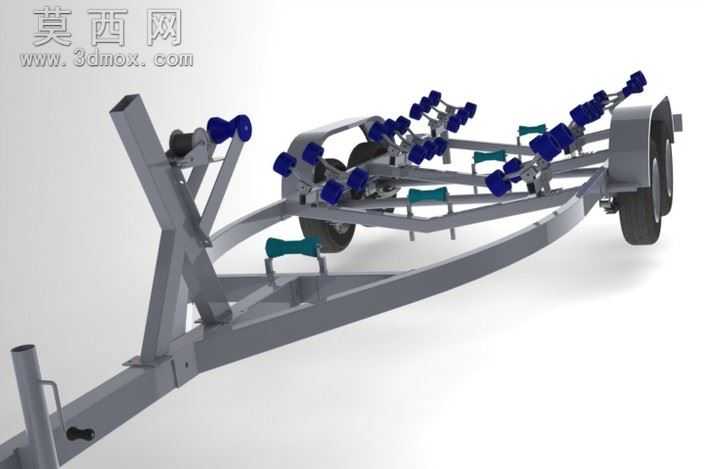

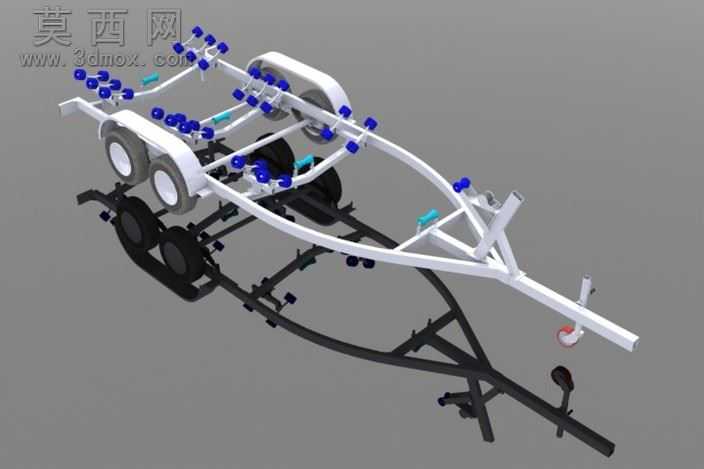

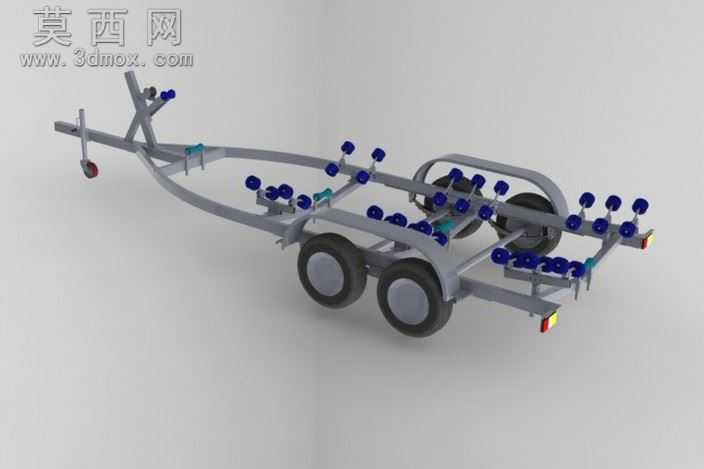

本模型为小游艇陆地运输专用拖车架的三维设计成果，建模阶段依托主流三维机械设计软件完成全参数化搭建，所有结构尺寸均参照小型游艇拖运的实际载荷标准、通行规范进行匹配设计，整体建模逻辑遵循自上而下的装配设计思路，从主纵梁的核心承载框架开始逐步拆分搭建各附属结构，确保每一处连接点位、装配关系都与实际生产制造的工艺逻辑保持一致。模型渲染阶段针对不同部件的材质特性做了区分设置：主承载车架采用高强度钢材的金属哑光材质，还原钢制车架的厚重质感与结构强度特征；滚轮组件采用耐磨工程塑料搭配金属转轴的复合材质，清晰区分不同功能部件的材质差异；行走轮组还原了橡胶轮胎、金属轮毂的真实材质表现，牵引连接部位做了金属镀锌件的亮面质感处理，整体渲染效果层次分明，可直观区分各功能模块的位置与作用。从结构设计来看，该车架采用双纵梁搭配弧形支撑臂的主体框架，完全贴合小型游艇的底部流线造型，避免运输过程中对艇体造成硬性挤压损伤；沿艇体支撑路径均匀布置多组可调式蓝色滚轮组件，可根据不同尺寸游艇的底部轮廓调整滚轮支撑位置，均匀分散艇体的放置压力，同时方便游艇上下拖车时的滑动移位；行走部分采用双轴四轮的承载结构，搭配独立的悬架减震组件，可有效缓冲陆地运输过程中路面颠簸带来的冲击力，保障运输过程中艇体与车架的稳定性；车架前端设置标准牵引连接结构与驻车支撑轮，可方便与牵引车辆快速对接，驻车时可通过支撑轮稳定停放车架；车架下部设置黑色的底盘附属安装架，可用于安装刹车组件、灯光信号装置、绑带固定点位等附属配件，满足道路行驶的相关规范要求。整个设计充分考虑了小游艇拖运的实际使用场景，在保障结构强度的前提下尽可能优化框架受力路径，减少冗余材料的使用，兼顾轻量化与承载能力，各部件之间的装配间隙、连接方式都做了精准还原，可直接用于后续的工程出图、结构优化、样件试制等工作，也可作为专用拖车设计的参考案例使用。
