精密长轴类机械传动导向零件结构

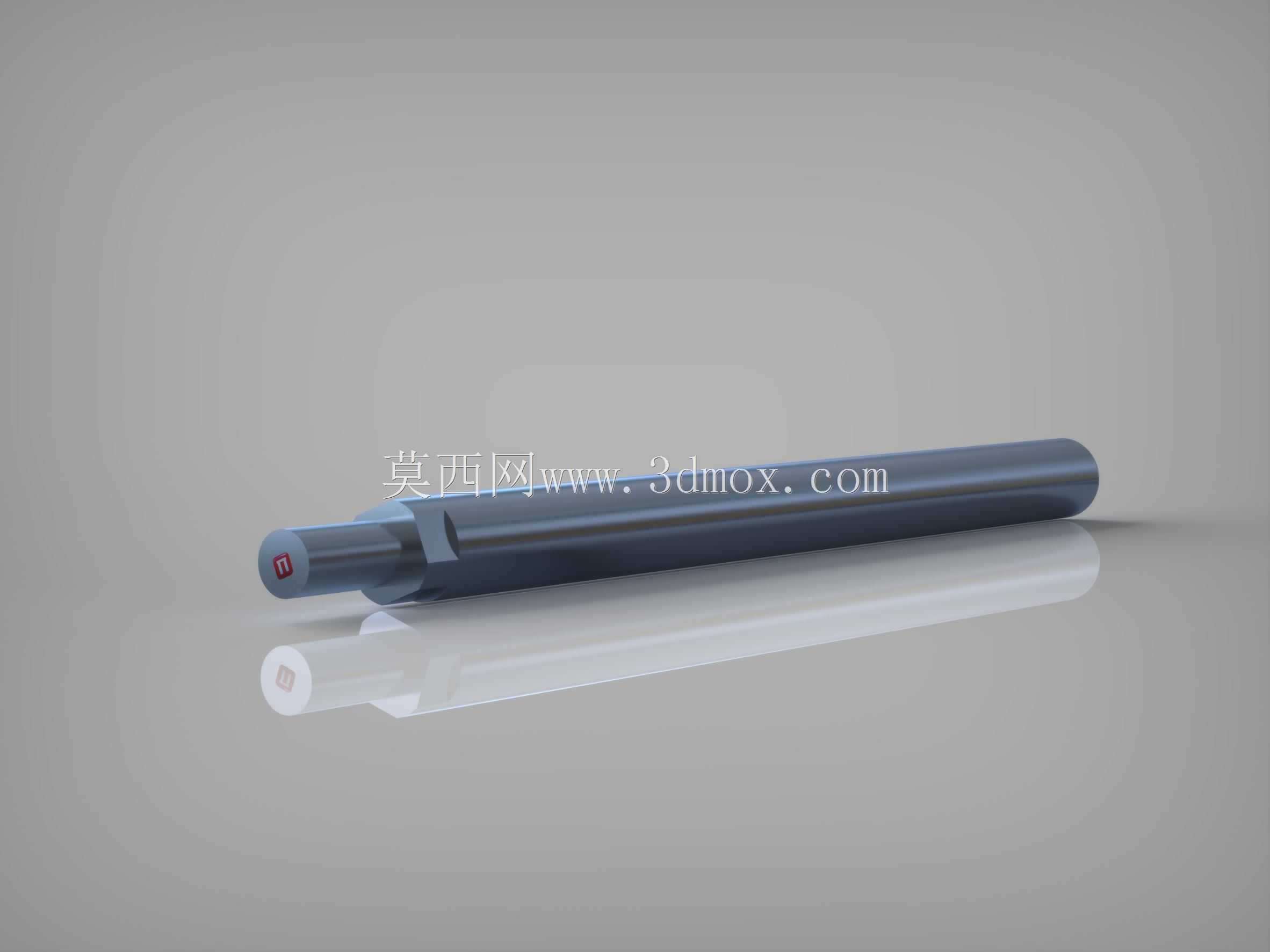

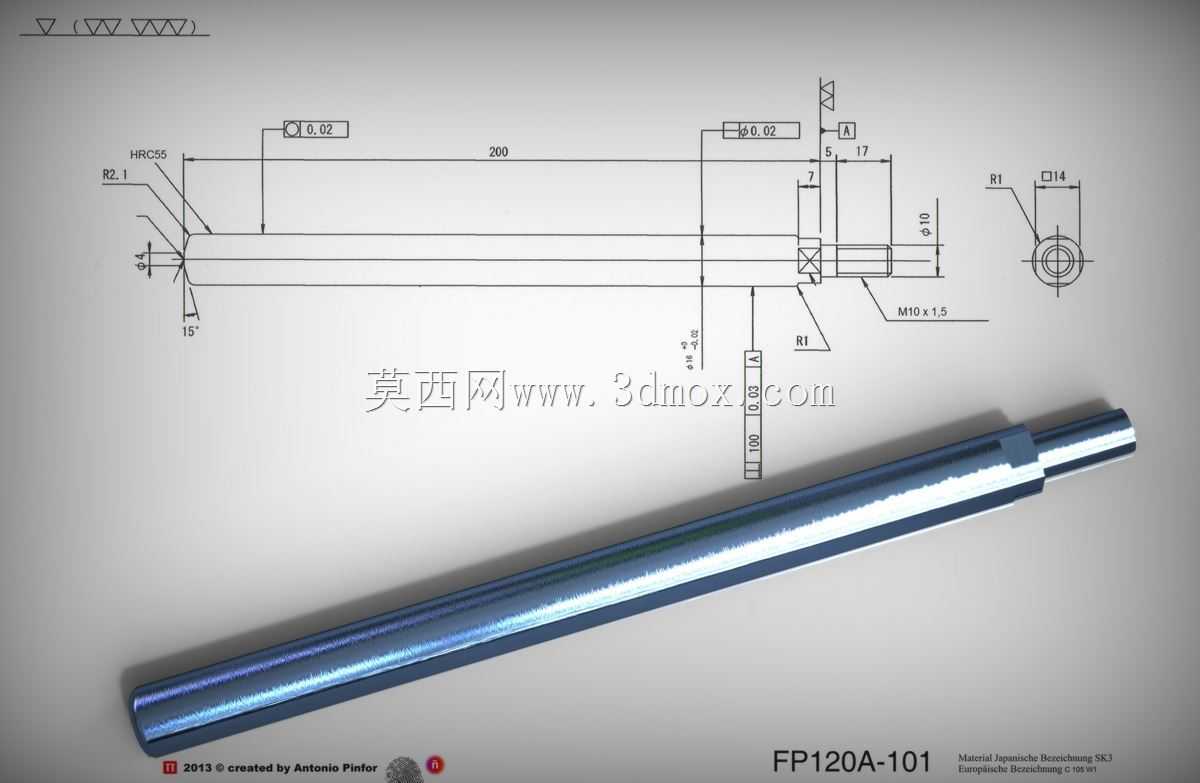

这类细长轴零件常见于各类需要直线传动、旋转支撑或精准导向的工业设备场景，比如自动化输送线的辊筒支撑轴、精密检测设备的导向滑移轴、小型传动机构的动力输出轴都能见到同结构设计的身影。从实际使用需求出发，这类轴件首先要满足同轴度要求，图中两处标注的形位公差，就是为了保证轴件装配后不会出现径向跳动超标的问题，避免运转过程中出现卡滞、磨损过快的情况。轴身主体做了等直径设计，总长200mm的尺寸设定，适配多数中小型设备的安装空间，轴端设计的15°倒角，既方便装配时顺利穿入轴承、轴套等配套零件，也能去除加工毛刺避免装配时刮伤配合件内孔。轴身靠近一端的位置设计了M10×1.5的外螺纹段，配套的C14倒角是螺纹加工的常规工艺结构，这段螺纹主要用于锁紧轴端的固定件，比如限位挡圈、传动轮锁紧螺母，防止轴上零件在运转过程中出现轴向窜动。靠近螺纹端的R1圆角过渡，是为了降低轴肩位置的应力集中，毕竟轴在承受交变载荷或者冲击载荷时，轴肩直角位置很容易出现应力断裂的问题，圆角过渡能大幅提升轴件的疲劳强度。轴身标注的粗糙度要求，是根据不同配合段的功能设定的，和轴承、轴套配合的轴段粗糙度要求更高，非配合的轴身段粗糙度要求适当放宽，既满足使用性能要求，也能控制加工成本。轴端的中心孔结构，是轴类零件机加工时的工艺定位基准，不管是车削加工还是外圆磨削，都可以通过两端中心孔实现定位装夹，保证各段外圆的同轴度。轴上设计的两处卡槽结构，是用来安装卡簧实现轴向定位的，相比轴肩定位，卡簧槽占用的轴向空间更小，适合安装空间紧凑的场景。设计这类轴件的时候，首先要明确轴的载荷类型，如果是主要承受扭矩的传动轴，要根据传递的功率、转速核算轴的最小直径；如果是主要承受径向力的导向轴，要核算轴的挠度变形量，避免长径比过大导致轴件受力弯曲，影响导向精度。安装时需要注意，配合轴承的轴段公差要选用过渡配合或者小过盈配合，装配时避免直接敲击轴身，防止轴件变形影响精度，螺纹段装配锁紧螺母时要控制预紧力，避免预紧力过大导致轴端螺纹变形或者轴件产生弯曲应力。日常使用中，这类轴件需要定期在配合位置加注润滑脂，减少配合面的磨损，同时要定期检查轴上固定件的锁紧状态，避免卡簧脱落、螺母松动导致的设备故障。
