精密机械配套金属零件组件结构设计

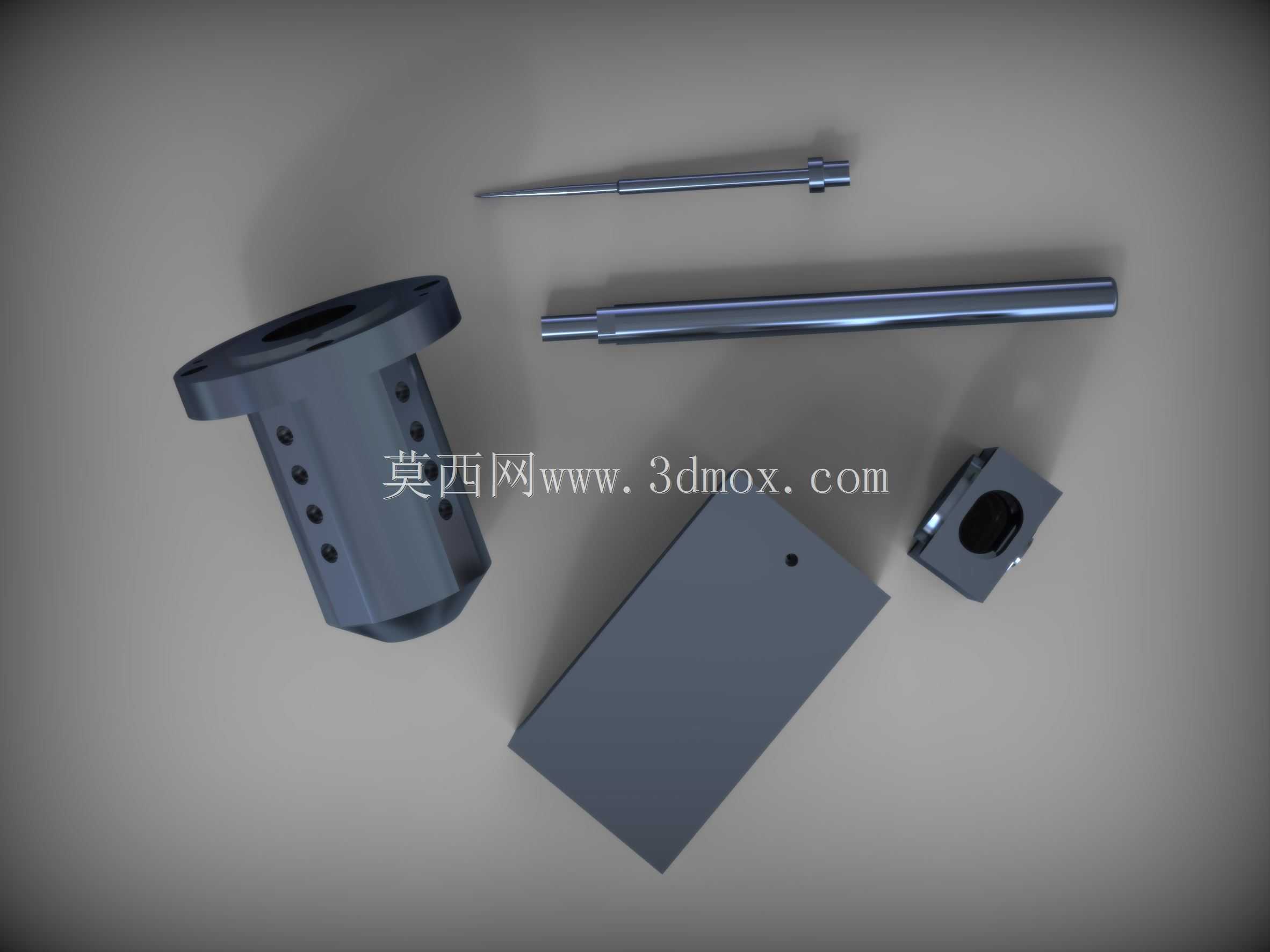

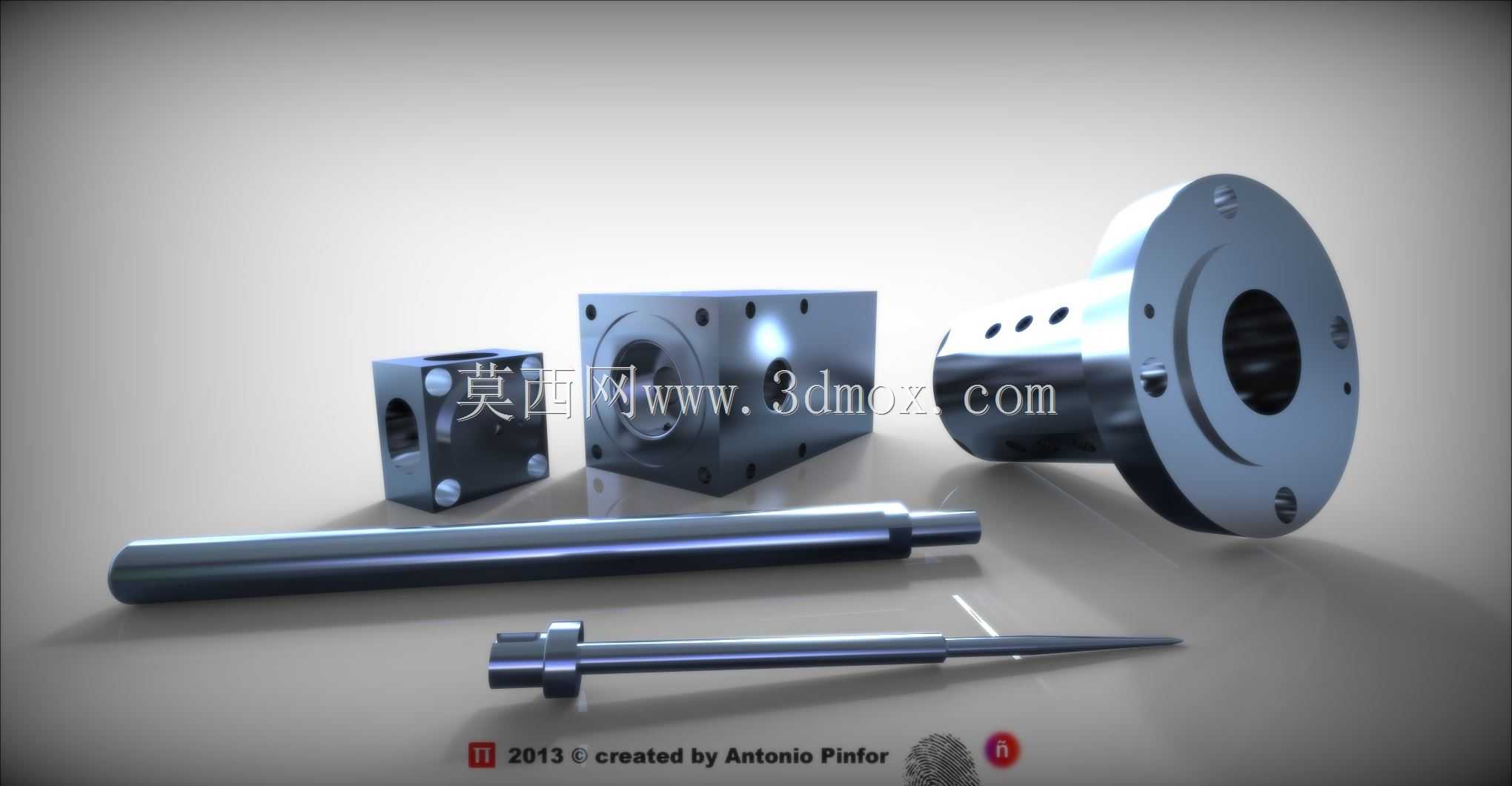

这套金属零件组件主要面向精密装配类工业设备的配套需求，常见于自动化检测工位、精密进给机构以及小型专用工装的执行端，不同零件各自承担定位、导向、承载、连接的核心作用，整套组件的配合公差经过反复校核，可满足中高速往复运动场景下的长期使用要求。带法兰基座的主体零件是整套组件的安装基准，法兰端面上的通孔用于和设备安装面完成螺栓锁紧，柱体侧面分布的多组径向小孔用于润滑介质导出或者锁紧销定位，内部的阶梯孔用于和细长轴类零件完成滑动配合，设计时特意在孔口位置做了倒角导向处理，避免装配过程中出现卡滞、刮伤配合面的问题，基座下端的收窄结构是为了避让安装位置周边的其他构件，减少不必要的空间占用。两根不同直径的细长轴类零件分别承担不同的导向功能，直径较粗的长轴作为主运动导向件，表面做了硬化处理降低摩擦系数，轴端的扁位结构用于和动力输出端完成周向固定，避免传动过程中出现打滑空转；直径较细的长杆类零件用于精密触发动作，杆身的同轴度公差控制在较高等级，端部的微小结构用于和触发传感器完成接触配合，设计时特意控制了杆身的长径比，避免高速往复动作时出现挠曲变形影响触发精度。方形块状零件分为两种结构，带沉孔的方块是组件的滑动承载块，侧面的开孔用于安装锁紧螺钉，可在调整到位后和导向轴完成位置固定，表面的平面度经过精加工处理，可直接作为小型工件的承载定位面；带椭圆开孔的小型方块是行程限位块，内部的开孔用于和感应开关配合，可在运动到设定位置时触发信号反馈，控制整套机构的运动行程。整套组件的安装边界经过紧凑化设计，所有零件的外轮廓都做了圆角过渡处理，没有尖锐的棱角，既避免装配过程中划伤操作人员，也减少了应力集中导致的零件开裂风险，各配合面的粗糙度等级根据功能差异做了区分，运动配合面粗糙度要求更高，安装基准面次之，非配合外观面做了常规氧化处理提升防锈能力。在实际选型适配时，可根据设备的安装空间调整法兰基座的安装孔位间距，也可根据实际行程需求调整细长轴的整体长度，所有配合尺寸都遵循通用机械公差标准，可直接和市面上的标准导向件、锁紧件完成适配，不需要额外做二次加工，能有效缩短设备的设计装配周期。
