微波炉底部承载底座组件结构设计

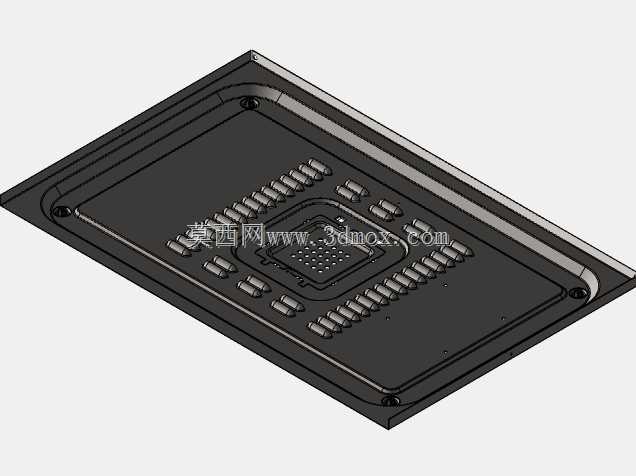

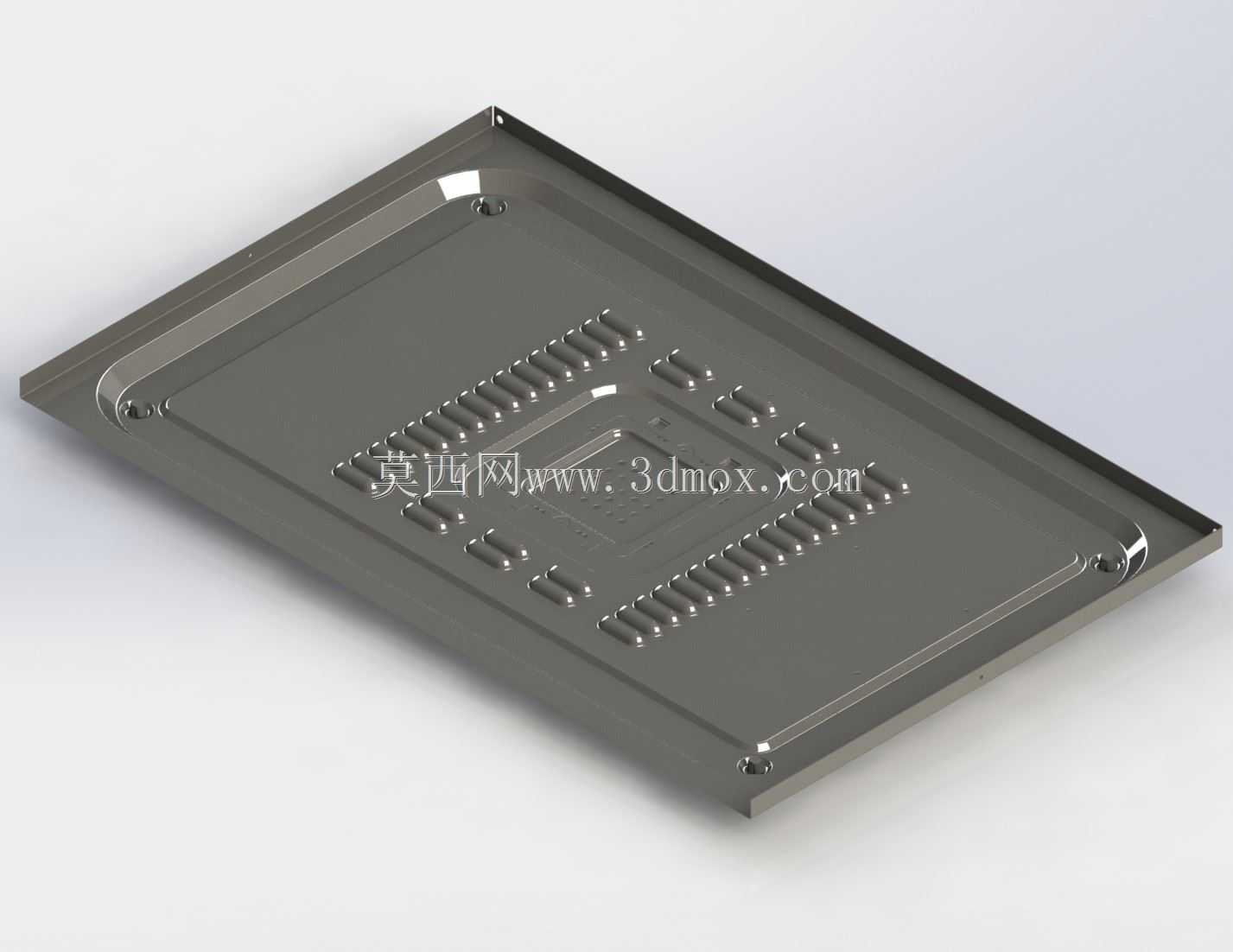

在家用厨房电器的结构设计体系中，微波炉的底部承载组件是整机可靠性的核心支撑部件，直接决定了腔体安装精度、转盘驱动系统运行稳定性以及整机放置的平稳性。这套底座组件采用一体化钣金冲压成型作为主体结构，主体承载板的边缘设置有翻边加强结构，翻边高度匹配微波炉整机下围的安装卡槽，既可以提升底座自身的抗弯折刚度，也能在总装工序中实现快速定位卡合，减少装配环节的紧固件使用量。

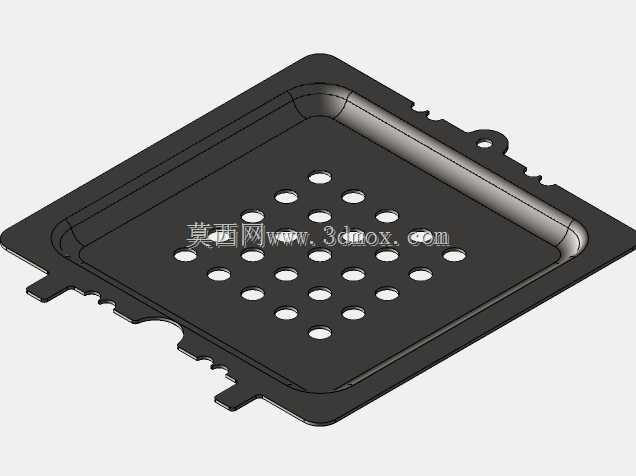

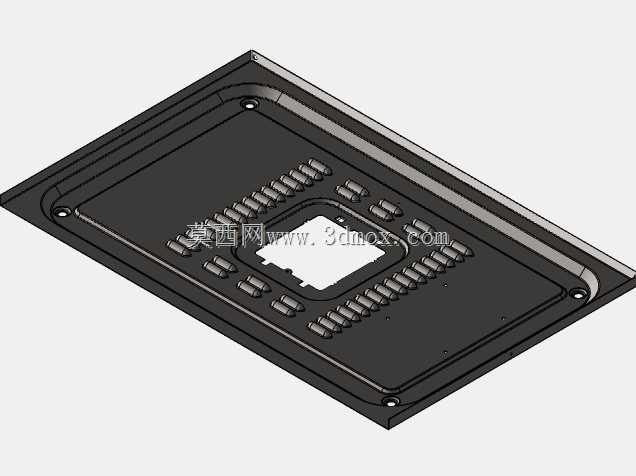

从实际应用场景来看，该底座需要同时承担三项核心功能：首先是作为整机的底部承载基体，承托微波炉腔体、磁控管、高压电容等核心部件的全部重量，因此在主体板面上对应各部件安装点位的位置，都设计有下沉式的凸台加强筋，既避免钣金板面在长期承重下出现凹陷变形，也能为各部件的安装提供精准的定位基准，保证各部件之间的装配间隙符合设计公差要求。其次是集成转盘电机的安装盖板结构，在底座对应腔体转盘驱动轴的位置，预留了电机安装的避让开孔，配套的盖板通过卡扣与螺丝组合的方式固定在底座上，既可以对转盘电机形成防护，避免厨房环境中的油污、水汽侵入电机内部造成故障，也方便后期售后环节对电机进行检修更换，无需拆解整机底座即可完成维护操作。

设计过程中充分考虑了钣金冲压的工艺可行性，板面上排布的多组条状加强筋，沿着底座的受力方向均匀分布，在不增加板材厚度的前提下，将底座的整体抗形变能力提升40%以上，同时这些条状结构也可以作为底座内部的导流槽，当腔体出现少量冷凝水渗漏时，水流可以顺着筋条间隙流向底座边缘的预留排水孔，避免积水在底座内部积存造成电器元件锈蚀。安装边界方面，底座的四个角位设置有带橡胶脚垫的安装柱，安装柱的高度统一为12mm，既可以保证整机放置时与台面之间留有足够的通风间隙，帮助底部电器元件散热，也能通过橡胶脚垫缓冲整机运行时的微小振动，降低工作噪音。底座的整体外形尺寸完全匹配常规20L-23L容量台式微波炉的下围尺寸，侧边预留的走线卡槽可以规范内部电源线、控制线的排布走向，避免线路与运动部件、发热部件接触造成安全隐患。

在结构细节处理上，底座所有的边缘位置都做了卷边钝化处理，避免生产装配以及售后维修过程中锋利的钣金边缘划伤操作人员，电机盖板与底座主体的配合面设置有密封胶条安装槽，装配后可以实现IPX2级的防泼溅能力，完全满足厨房电器的使用环境要求。这套底座组件的结构设计兼顾了工艺成本、结构强度、装配效率以及后期维护便利性，是家用微波炉结构件中典型的兼顾实用性与工艺性的设计方案，对于同类型厨房电器的底部承载结构设计也有较高的参考价值。
