带加强筋结构的杆端铰接连接支架

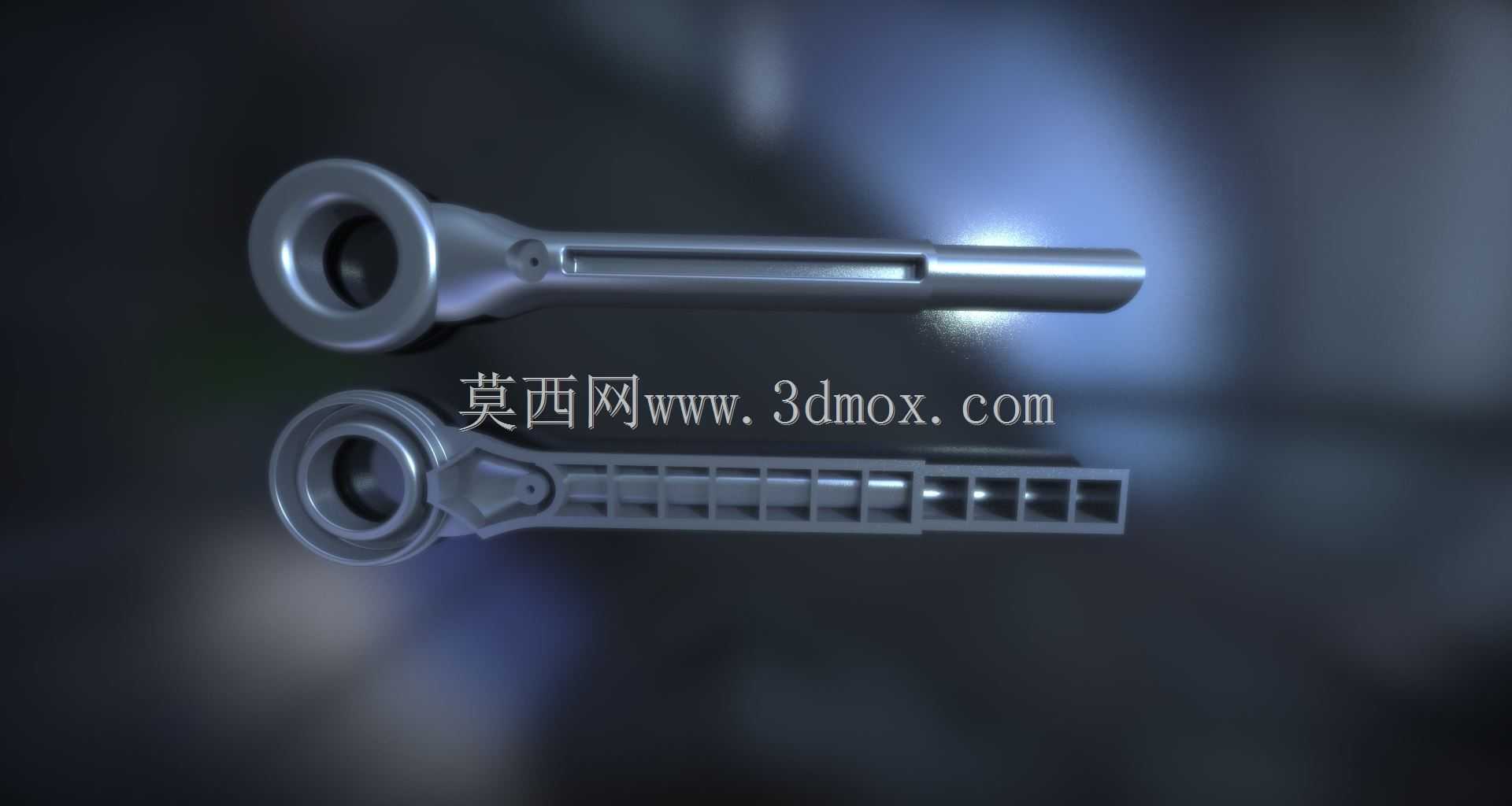

这类带铰接端的杆状支架，常应用在需要小角度摆动补偿的连杆传动场景中，比如轻工设备的门体开合支撑、小型输送线的张紧调节摆臂、户外设施的活动连接点位，核心作用是在两个相对运动的构件之间传递拉力或支撑力，同时通过端部的铰接孔释放转动自由度，避免刚性连接带来的应力集中断裂问题。从结构设计来看，这款支架做了两种不同的结构形态，一种是实心杆身带侧向定位槽的款式，杆身侧面的长槽主要用于安装时的周向定位，防止支架在铰接受力后出现自身转动，保证连接点位的姿态稳定，适合对安装位置精度有要求的固定支撑场景；另一种是镂空加强筋结构的款式，在保证杆身抗弯、抗扭强度的前提下，大幅削减了零件自身重量，降低运动过程中的惯性负载，更适合需要随构件频繁往复摆动的传动场景。端部的铰接孔做了加厚的凸台设计，孔壁厚度经过受力校核，能够承受常规工况下的径向载荷，避免铰接销轴长期挤压造成孔口变形失圆，凸台与杆身的过渡位置做了大圆角处理，减少应力集中系数，提升零件的疲劳寿命。安装边界方面，铰接孔的孔径适配常规的标准圆柱销轴，杆身长度覆盖常见的小行程连杆补偿距离，安装时需要注意铰接孔的同轴度偏差控制在合理范围内，避免销轴承受额外的弯折力，带定位槽的款式安装时要将定位卡块完全嵌入槽内，锁紧后不能出现轴向窜动；镂空加强筋款安装时要注意筋条方向与受力方向保持一致，避免侧向载荷直接作用在筋板的薄弱方向。这类支架在建模过程中，需要重点关注铰接孔与杆身的同轴度、过渡圆角的连续性，加强筋的排布要符合受力路径走向，避免出现多余的结构冗余，同时要预留足够的安装操作空间，保证销轴拆装时工具能够顺利操作，不会和周边构件发生干涉。
