6英寸皮卡汀尼导轨三维结构设计

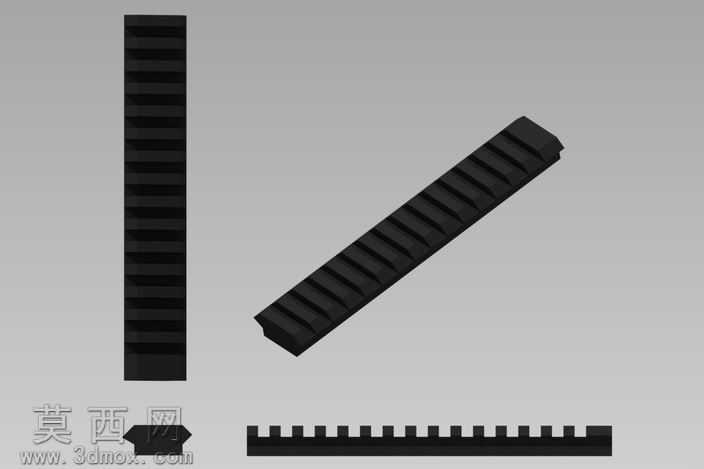

本作品为6英寸规格皮卡汀尼导轨的三维参数化建模成果，建模过程严格遵循皮卡汀尼导轨的通用标准化尺寸规范，在三维建模软件中首先通过草图绘制完成导轨的基准截面轮廓，精准还原导轨主体的矩形基体形态，以及顶面等距分布的横向卡槽结构，每一处卡槽的槽宽、槽深、相邻卡槽的间距都按照标准尺寸进行参数化约束，保证模型尺寸精度符合实际使用要求。建模过程中采用拉伸凸台命令生成导轨的基础长条形基体，随后通过拉伸切除命令逐个完成顶面卡槽的结构切削，同时对导轨的边角位置做了符合工艺要求的倒角处理，避免尖锐棱角带来的应力集中问题，还原真实零件的加工工艺特征。材质设置上选用哑光黑色硬质合金材质，调整材质的粗糙度、反光度参数，模拟真实导轨表面的阳极氧化处理质感，渲染阶段采用三点布光方案，分别布置主光源、补光与轮廓光，清晰展现导轨的立体结构与卡槽的细节特征，同时输出了导轨竖直放置、斜向放置、水平侧视三个不同视角的渲染效果，完整呈现导轨的整体形态与截面特征。设计过程中重点考量导轨的安装适配性，导轨底部预留了标准安装定位结构，可适配对应规格的安装基座，整体结构简洁规整，无多余冗余特征，既还原了皮卡汀尼导轨的标准结构形态，也保证了模型的可编辑性，可直接用于相关机械结构的装配模拟、配件适配验证，也可作为机械设计教学中标准导轨类零件建模的参考案例，帮助学习者掌握长条类带均匀槽位特征零件的建模思路与参数化约束方法。
