镂空锥形蒸汽屏蔽通风管件

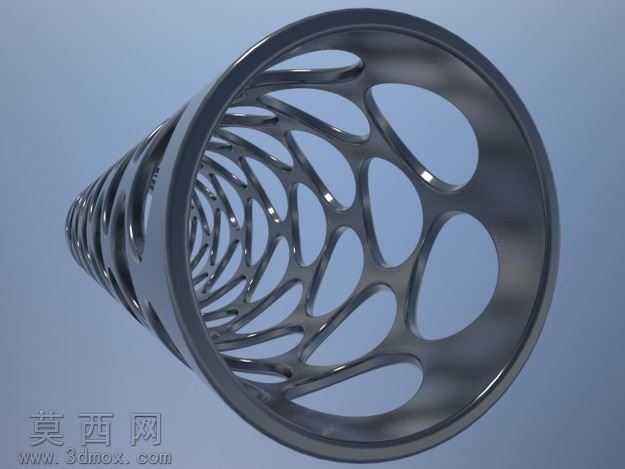

该通风管件采用三维参数化建模方式完成整体设计，建模阶段首先以锥形回转曲面作为基础基体，通过确定两端不同直径参数与整体锥度比例，先构建出等壁厚的锥形管实体基础结构。在镂空结构设计环节，设计人员沿管件轴向进行等距环形阵列排布，同时沿周向均匀划分开孔区域，通过曲面投影、布尔差集运算的方式，在锥形管壁上加工出流线型的椭圆状穿孔，所有穿孔边缘均做了等半径圆角过渡处理，避免应力集中问题，同时保证流体通过时的顺滑度，减少风阻与紊流产生。材质渲染阶段选用哑光金属材质，模拟耐高温合金钢的表面质感，调整材质的粗糙度、反射率参数，还原金属构件在工业环境下的真实视觉效果，同时通过光影渲染突出镂空结构的通透感与管件整体的流线型轮廓。结构设计上，该管件采用渐变式镂空密度排布，从大口径端到小口径端，穿孔的尺寸随管径缩小同步等比例缩小，既保证整体结构的力学强度，避免管壁过薄或开孔过大导致的结构变形，又能最大化通风换热面积，满足屏蔽热蒸汽的使用需求，可在蒸汽输送场景中实现热量散逸、蒸汽导流的作用，同时镂空结构能够有效降低管件整体重量，减少材料消耗。建模过程中对所有特征进行了参数化关联，若需调整锥度、壁厚、开孔尺寸、开孔密度等参数，仅需修改对应参数数值即可快速生成新的结构方案，无需重复建模，大幅提升了设计迭代效率。整体结构经过力学仿真验证，在常规蒸汽输送的压力与温度工况下，镂空结构的强度完全满足使用要求，不会出现结构形变或破损问题，流线型的开孔设计也能够避免杂质在管壁处堆积，降低日常维护的清理难度。
