马蒂奇自行车上部水箱塑料散热器结构

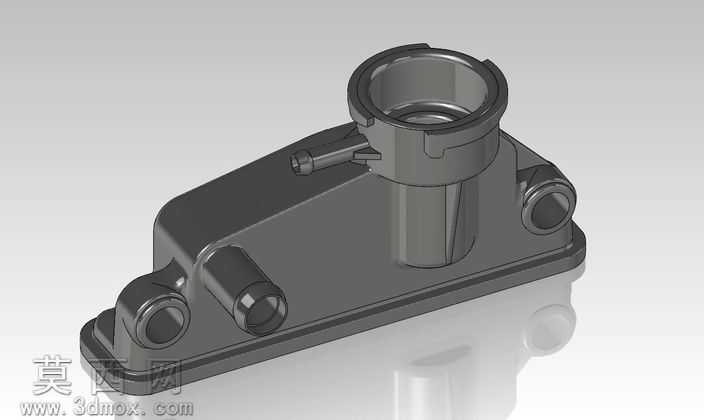

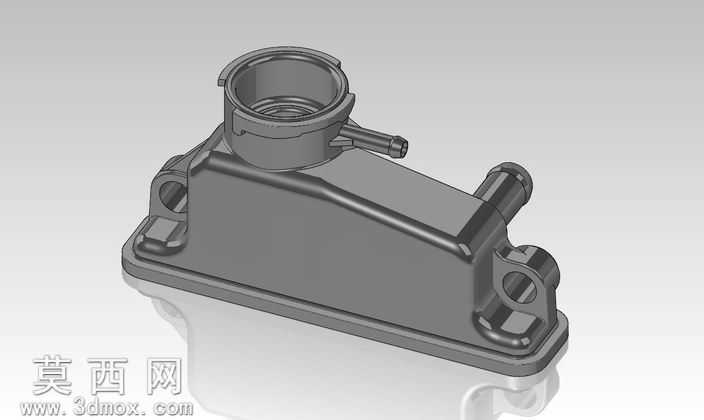

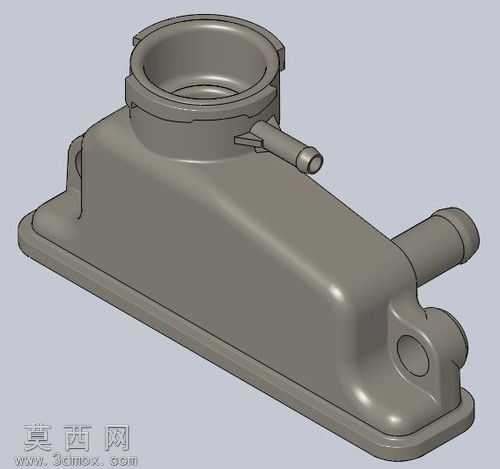

该模型为自行车配套的上部水箱塑料散热器，采用SolidWorks完成全参数化三维建模，建模过程遵循注塑件设计规范，完整还原了产品的实际生产结构特征。模型主体采用一体化基座设计，基座底部为平整安装面，两侧对称设置带通孔的安装凸台，凸台内孔预留了紧固件安装余量，可直接匹配自行车车架对应安装位的装配尺寸，凸台边缘做了圆角过渡处理，避免注塑生产时出现应力集中问题，同时也能减少装配过程中的磕碰损伤。基座上方居中设置大口径竖向连接筒，筒身顶部设计有环形卡扣凹槽与定位缺口，可实现与上部水箱管路的快速卡接装配，无需额外紧固件即可保证连接密封性，筒身侧方延伸出细小的排气接头，接头端部做了锥度设计，方便配套软管的插拔安装，同时保证管路连接后的气密性。基座与竖向连接筒之间设置了多道加强筋结构，筋位厚度均匀，符合塑料件壁厚设计要求，既提升了整体结构的抗形变能力，又能避免注塑过程中出现缩痕、翘曲等成型缺陷。模型渲染阶段采用哑光深灰塑料材质，还原了玻纤增强PP材质的真实质感，表面设置细微的磨砂纹理，模拟实际注塑产品的表面效果，场景中添加了柔和的反射地面，清晰展现产品的轮廓结构与安装面平整度。设计过程中充分考虑了自行车使用场景的振动、温度变化等工况，所有转角位置均设置了合理的脱模斜度与圆角，既满足注塑生产的脱模需求，也提升了产品的抗冲击性能，整体结构紧凑，安装定位精准，可直接用于产品开模验证、装配干涉检查以及自行车散热系统的整体布局模拟，为后续的产品生产与装配调试提供精准的三维数据支撑。
