系列规格螺纹连接耦合接头组件设计

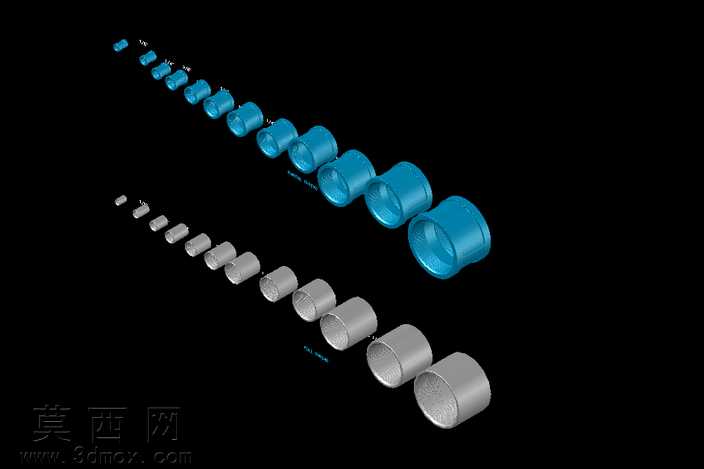

本套模型为系列化规格的螺纹耦合连接接头组件，在三维建模过程中采用参数化设计思路，先完成单款基准规格接头的结构搭建，再通过尺寸驱动的方式快速衍生出全系列不同通径的型号，保证同系列产品结构特征的统一性与尺寸规格的梯度合理性。建模阶段严格遵循机械连接接头的通用设计规范，针对外螺纹连接端与内螺纹耦合端分别做了精准的结构刻画，螺纹牙型按照标准公制连接螺纹的参数进行建模，还原螺纹的牙距、牙高、配合公差特征，确保虚拟模型能够真实反映实物的装配匹配关系。模型分为内外两类连接接头，分别对应不同的连接场景，外接头采用实心柱体加端部外螺纹的结构，内接头采用空心筒体加端部内螺纹的结构，两类接头的耦合端面做了贴合限位设计，保证螺纹旋合到位后端面能够紧密贴合，避免连接错位。材质渲染阶段做了两类效果区分，一类为金属原色质感，还原不锈钢材质接头的哑光金属肌理，表面添加细微的磨砂纹理与金属反光特性，呈现工业五金零件的真实质感；另一类为蓝色工程塑料质感，模拟尼龙或硬质塑料材质接头的半哑光表面，添加均匀的材质色泽与轻微的透光属性，区分不同材质的接头产品。结构设计上兼顾了实用性与工艺性，接头的壁厚根据不同通径规格做了等强度匹配，避免小规格接头壁厚过薄强度不足、大规格接头壁厚过厚造成材料浪费，接头的边角位置均做了合理的圆角过渡，既符合五金零件的加工工艺要求，避免锐边造成的安装划伤，也能够降低应力集中提升接头的结构强度。整套模型排布按照通径从小到大依次排列，直观呈现全系列产品的规格梯度，每款接头的同轴度、螺纹配合间隙都经过虚拟装配校验，能够直接用于产品选型展示、装配模拟演示以及后续的工程图导出工作，为管路连接系统的配件选型、结构设计提供直观的三维参考依据。
