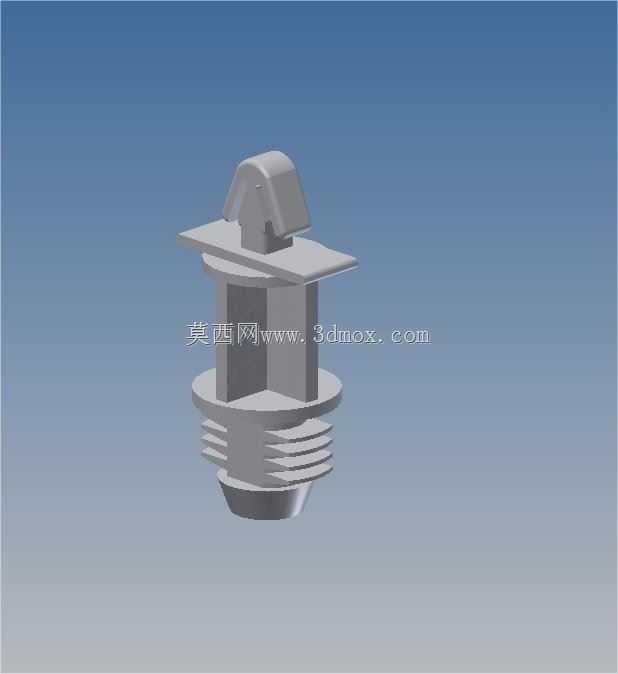

12毫米规格推装式尼龙PCB固定支架

这款推装式PCB固定件，核心适配12毫米安装高度的电路板布设场景，在工控板卡安装、小型电控盒内部板件固定、消费电子主板支撑这类场景里十分常用，相比螺丝锁付的固定方式，它不需要额外配套螺母或者在安装板上攻牙，能大幅缩减装配工位的操作时长，也不会因为金属螺丝的存在带来板件短路的风险。从结构设计来看，整体采用尼龙材质注塑成型，本身具备不错的绝缘性能与韧性，下端的倒齿状卡接结构，适配常规厚度的设备壳体安装孔，推入之后倒齿会自然卡在安装孔背面，不需要额外的固定工序，徒手就能完成装配，后期需要拆卸维护的时候，捏住下端的弹性卡齿就能顺利拔出，不会像一次性卡扣那样拆完就报废。上端的推装卡扣结构，刚好卡在PCB板的安装孔位边缘，卡扣顶部的导向斜面能让板件下压的时候顺利滑入卡接位，卡扣根部的限位法兰面，刚好托住PCB板的下表面，保证板件安装后不会出现上下窜动的情况，中间的立柱部分做了镂空减胶处理，一方面能减少注塑成型时的缩痕问题，另一方面也能在保证结构强度的前提下降低材料用量，同时给板件下方留出足够的走线空间，避免板件焊点和安装面直接接触造成短路。安装边界方面，下端卡接结构适配的安装孔直径有明确的公差范围，只要安装板的开孔在适配区间内，不管是钣金壳体还是塑料机壳都能牢固卡接，不会出现松脱的情况，12毫米的支撑高度，刚好能满足多数低压电控板下方的元器件避让需求，比如板下的贴片电容、接线端子引脚这些部件，都能在这个高度下获得足够的安全间隙，不会和安装面发生干涉。在实际选型的时候，需要注意安装面到PCB板下表面的净空距离要和支架高度匹配，同时安装孔的边缘不能有太大的毛刺，不然会影响卡接的顺畅度，这类支架因为是全塑料结构，本身重量很轻，不会给整机带来额外的负重，也不会像金属支撑柱那样需要额外加绝缘垫片，在批量装配的产线上，能减少不少物料分拣和装配的步骤，对于经常做小型电控设备结构设计的工程师来说，这类标准件的三维模型能直接调入装配体里做干涉检查，不用自己从头绘制卡扣的细节结构，能节省不少结构设计的时间，也能避免自己建模时忽略卡扣的拔模角度、卡齿倒斜角这类工艺细节，导致后续开模或者选型出现偏差。
