便携式手提电缆卷筒三维结构设计

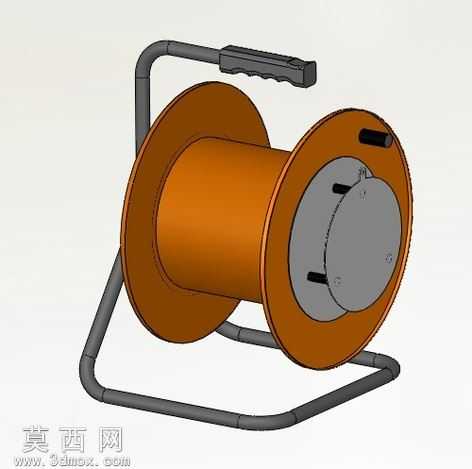

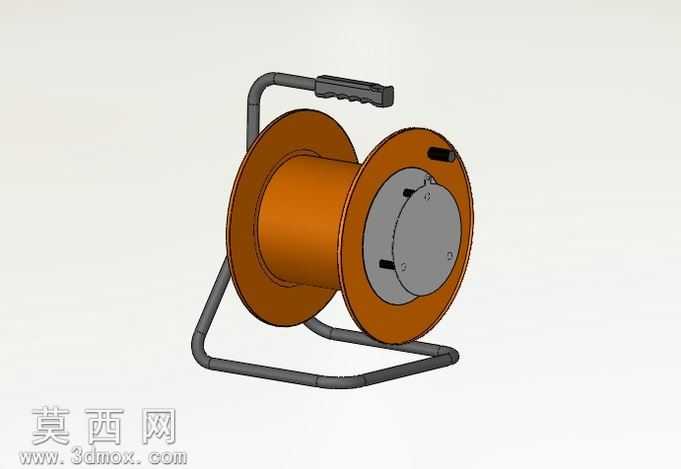

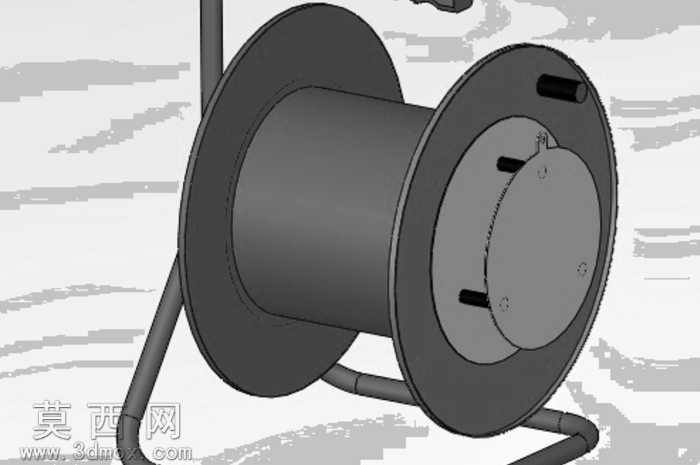

本作品为便携式手提电缆卷筒的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先通过旋转凸台命令生成卷筒核心的绕线筒体，筒体两端的挡边法兰采用对称拉伸特征完成，保证两侧挡边直径一致，可有效约束线缆收放过程中的侧向偏移，避免线缆脱出卷筒。卷筒侧面的线缆固定卡槽采用切除拉伸特征制作，可将线缆端部卡入固定，防止收卷时线缆端头松脱滑动。外部的U型手提支架采用扫描特征完成，以等直径圆钢为截面沿弯折路径扫描生成，支架底部设置平直支撑段，可保证卷筒放置在平面时的稳定性，不会发生侧翻；支架顶部的握持手柄单独建模，表面做防滑纹理处理，贴合人手握持的弧度，提升手提移动时的握持舒适度，手柄与支架之间采用圆角过渡，避免尖锐棱角造成使用划伤。卷筒与支架之间通过同轴心配合完成装配，保证卷筒可绕中心轴顺畅转动，实现线缆的快速收放操作。材质渲染阶段，将绕线筒体及两侧挡边赋予工程塑料材质，设置为醒目的橙色哑光质感，既具备工业产品的辨识度，也符合绝缘防护的使用场景需求；外部金属支架赋予黑色喷塑金属材质，模拟钢制管材表面喷塑的耐磨防锈质感；侧面的端盖赋予灰色金属质感，还原金属端盖的结构细节。整体设计围绕便携移动、快速收放线缆的使用需求展开，结构紧凑无冗余部件，各零件之间的装配间隙经过合理校核，转动部位无干涉卡顿，既满足施工现场临时线缆收纳的实用需求，也兼顾了手提移动的便携性，整体结构强度可满足常规中小直径电缆的收卷承重需求，转动结构顺滑耐用，可有效避免线缆缠绕打结，提升线缆整理收纳的工作效率。
