六角扳手工程设计加工参考图纸

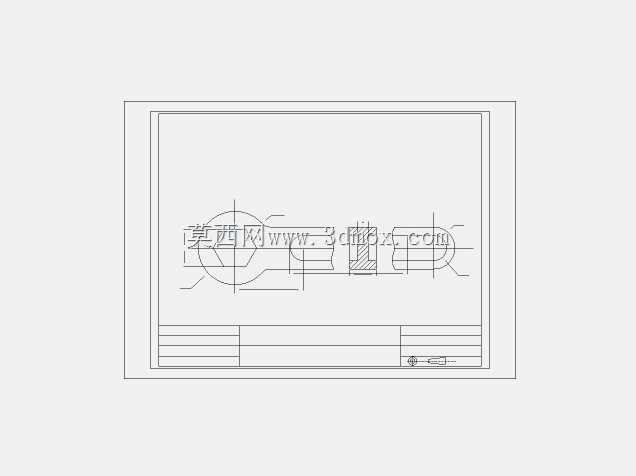

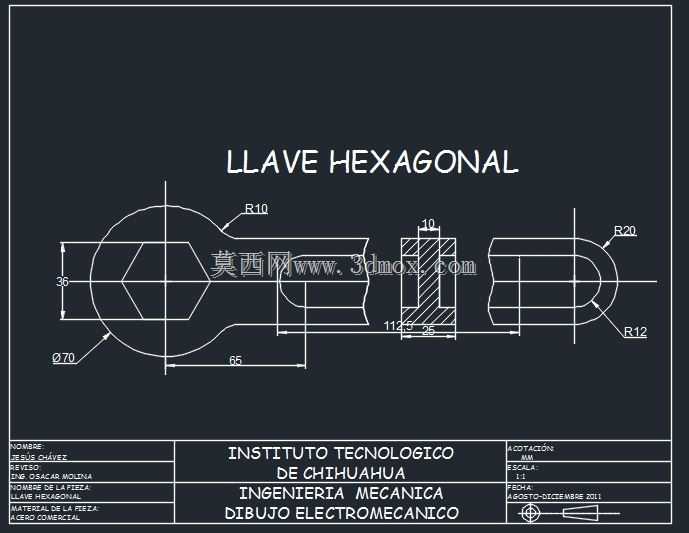

在设备装配、机电维修、五金加工等日常作业场景里，内六角紧固件的拆装都离不开适配的六角扳手，这类手动工具的结构合理性直接决定了作业效率与紧固件的使用寿命，很多新手建模时容易忽略扳手头部与杆身的过渡结构，要么做的直角过渡导致应力集中，使用时容易从根部断裂，要么头部六角轮廓公差把控不当，要么卡不住螺钉头打滑，要么间隙过大拧动时磨圆螺钉内角。从这份图纸的结构设计来看，整体采用了一体化的成型思路，头部的环形轮廓做了R10的圆弧过渡，能有效分散拧动时的应力，避免长期受力出现头部断裂的问题，杆身与头部衔接的位置做了收窄过渡，既可以控制整体重量，也能在伸入深孔作业时避开周边的结构干涉。图纸上标注的关键尺寸覆盖了实际使用的核心边界，头部最大外圆直径为70mm，适配大规格内六角螺钉的拧动需求，六角对边尺寸36mm，对应标准M24规格的内六角圆柱头螺钉，杆身总长度方向的关键定位尺寸55mm，能保证作业时手部握持的力臂长度，不需要额外加接长杆就能输出足够的拧紧力矩，尾部的环形挂孔做了R20与R12的圆弧过渡，既可以穿绳悬挂收纳，也能在需要大扭矩时插入加力杆辅助施力，中间的网纹标注区域是杆身的握持防滑段，10mm的宽度刚好贴合手指捏持的接触范围，表面做滚花处理后能增大摩擦力，手上沾有油污时也不会轻易打滑。做这类工具的三维建模时，要特别注意头部六角形与外圆环的同轴度公差，控制在0.05mm以内才能保证拧动时受力均匀，不会出现偏载磨棱的问题，过渡圆弧的位置不能出现尖角残留，否则热处理时容易产生应力裂纹，缩短工具的使用寿命。实际选型使用时，要注意扳手的六角对边尺寸必须和螺钉内六角的公差匹配，间隙过大会导致接触应力集中在六角棱边，很容易把螺钉的内孔拧圆，造成紧固件报废，杆身的直径也要匹配作业空间的开孔尺寸，比如在设备内部狭窄空间作业时，要提前核对杆身直径与安装孔的间隙，避免扳手伸不进去或者卡滞。这类六角扳手除了常规的设备装配场景，在模具拆装、机床维护、自行车维修、家电拆装等场景都有广泛应用，不同的长度规格对应不同的力矩输出需求，短柄款适合狭小空间操作，长柄款适合需要大扭矩的紧固件拆装，建模时还要考虑热处理后的硬度匹配，头部的硬度要达到HRC48-52，既保证足够的强度不会拧变形，也不会因为硬度过高出现脆断的问题，杆身部分可以适当降低硬度，提升韧性，避免承受侧向力时断裂。
