剪叉伸缩式受电弓爪结构三维设计

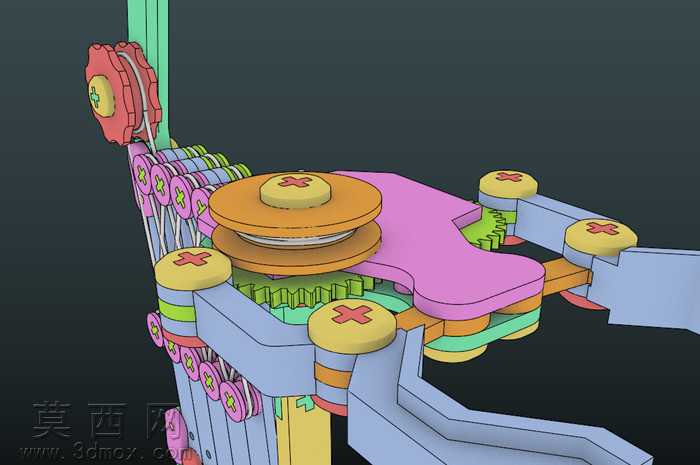

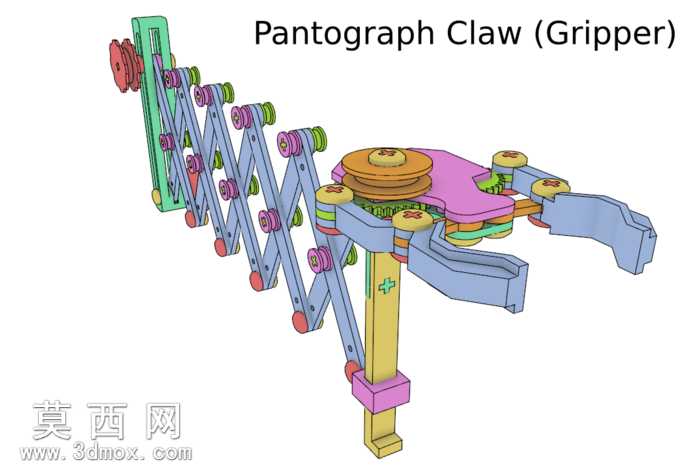

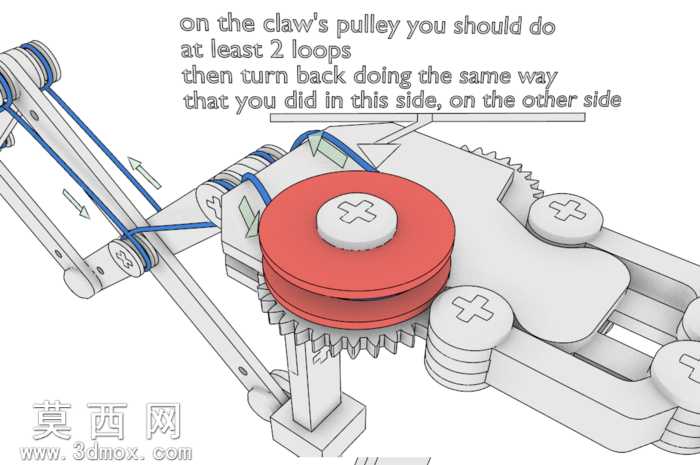

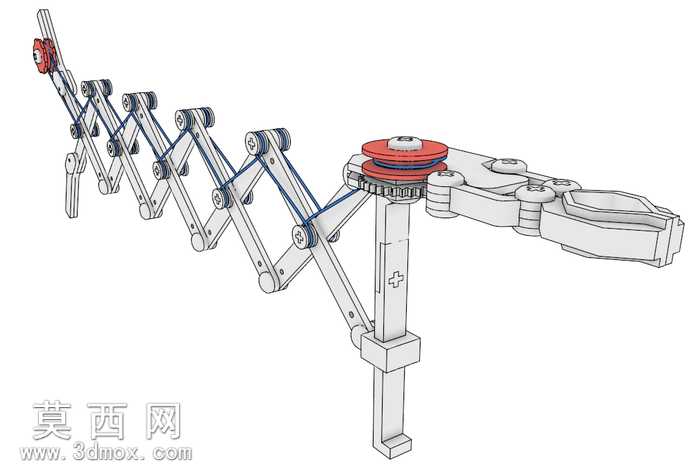

本作品为剪叉伸缩式受电弓爪的三维结构设计，建模阶段采用自底向上的装配思路完成整体搭建，首先对剪叉臂单体、铰接销轴、顶部回转基座、末端受电接触头、底部支撑立柱等单个零件进行参数化建模，严格控制各铰接孔位的同轴度公差、剪叉臂的长度比例参数，保证多组剪叉单元串联后伸缩行程符合设计预期。建模过程中对每处转动副预留合理的装配间隙，还原真实机械结构的运动空间，避免结构干涉问题。材质与渲染层面，对主体金属结构件赋予哑光银灰色金属材质，模拟铝合金构件的表面质感，对顶部绝缘转盘、铰接处的缓冲部件分别赋予红色工程塑料、深蓝色弹性绳材质，通过材质区分清晰呈现不同部件的功能属性，渲染时采用正交视角搭配线稿叠加效果，既保留三维模型的立体结构特征，也能清晰展示内部铰接点的连接逻辑。结构设计上采用多组平行四边形剪叉机构串联的形式，通过弹性拉绳提供剪叉臂展开的复位拉力，顶部设置带轴承的回转支撑结构，可实现末端接触头的水平角度调整，底部立柱设置加强十字筋结构提升整体支撑刚度，末端受电头采用仿形轮廓设计，匹配接触取电的工作面需求。设计过程中同步考虑了3D打印适配性，对所有零件的壁厚、打印支撑角度进行优化，拆分后的独立零件无需复杂支撑即可完成打印，同时预留了标准紧固件的安装位，方便实物装配调试，整体结构运动逻辑清晰，剪叉伸缩过程顺滑无卡滞，可直观展示受电弓爪的伸缩抬升、角度调整的工作原理，各部件的连接关系完全符合机械结构设计规范，可作为机械原理教学、非标伸缩机构设计的参考案例。
