表面贴装电阻器三维结构设计

在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，表面安装电阻器是应用基数最大的无源元件之一，这类元件的三维建模精度直接影响PCB装配干涉检查、SMT贴装路径仿真、整机热分布模拟的最终结果。不同于传统通孔插装电阻，表面贴装电阻采用无引脚扁平封装结构，建模时需要严格还原元件本体的陶瓷基体轮廓、端电极的金属镀层厚度、底部焊接面的平面度公差，确保在EDA软件与机械三维软件的交互导入过程中，安装边界尺寸与实际物料完全匹配。

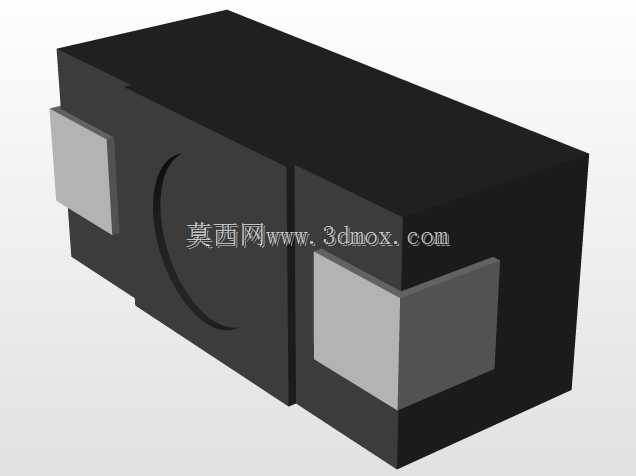

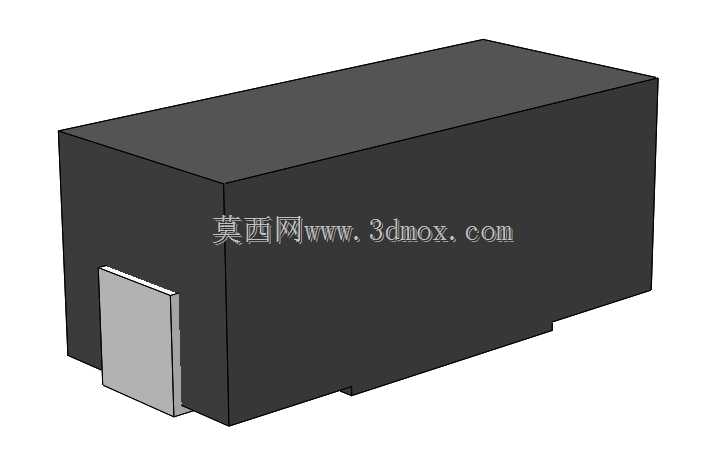

从实际选型应用场景来看，不同功率等级的贴片电阻本体尺寸差异明显，小信号电路常用的0402、0603封装电阻本体高度不足1mm，而功率型贴片电阻的本体厚度会达到3mm以上，建模过程中需要针对端电极的焊接圆角做细节处理，避免在PCB装配仿真时出现元件与焊盘、周边丝印、相邻元件的干涉误判。这类元件的设计思路完全围绕SMT自动化贴装工艺展开，本体侧面的黑色陶瓷基体采用哑光质感建模还原，端电极的金属亮面做区分处理，方便结构工程师在整机装配视图中快速识别元件类型，排查高密度布板区域的元件堆叠风险。

在安装边界的尺寸控制上，模型严格遵循元件 datasheet 中的标称尺寸，本体长度、宽度、高度的公差带控制在±0.05mm范围内，端电极的伸出长度、底部焊接面的高度差完全匹配回流焊工艺的焊膏印刷厚度要求，工程师在进行PCB板的三维装配检查时，可以直接调用该模型验证元件与外壳、散热片、连接器等周边结构件的安全间隙，不需要额外调整模型尺寸。对于需要进行热仿真的设计场景，模型的本体材质属性可以直接关联陶瓷基体的导热系数、端电极的金属导热参数，模拟电阻在额定功率工作状态下的热量传导路径，辅助优化板卡的散热布局。

日常设计工作中，很多工程师容易忽略贴片元件的三维模型精度，在做整机装配时才发现元件高度与外壳结构冲突，或是端电极位置偏移导致焊接仿真失效，这款表面安装电阻的三维结构完全按照量产物料的实际外形构建，没有做过度的简化处理，既保留了元件识别需要的外观特征，又控制了模型的面片数量，不会给大型PCB装配文件带来额外的运行负担，不管是用于Altium Designer的PCB库搭建，还是导入SolidWorks做整机结构验证，都能直接匹配设计流程需求。
