复合翼无人察打飞行器三维设计作品

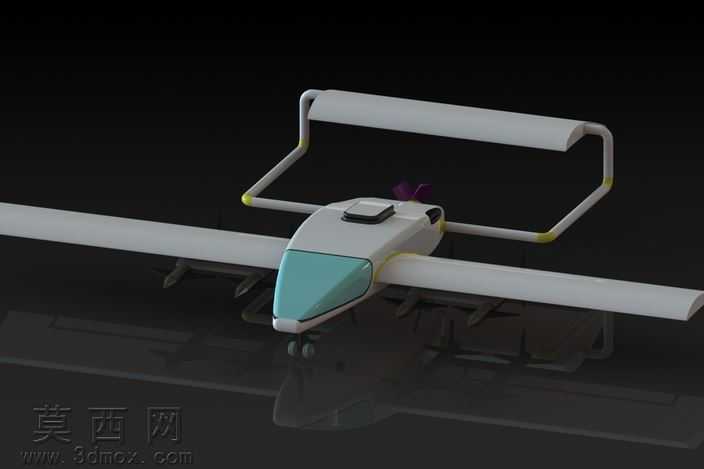

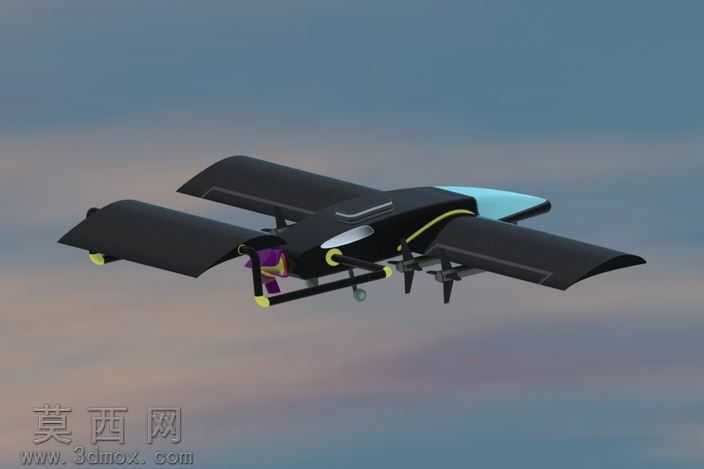

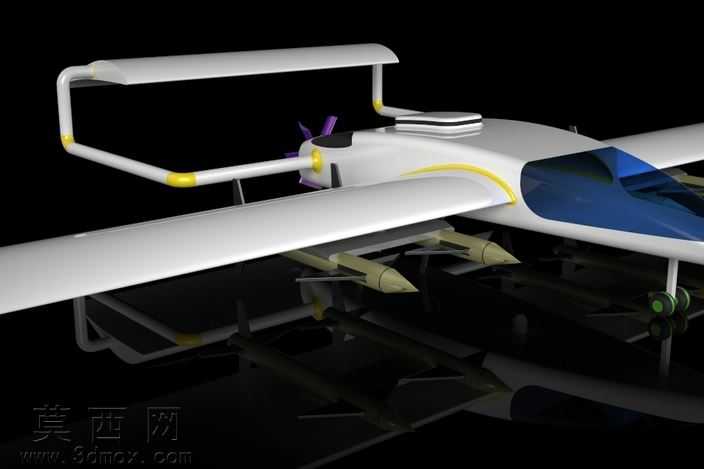

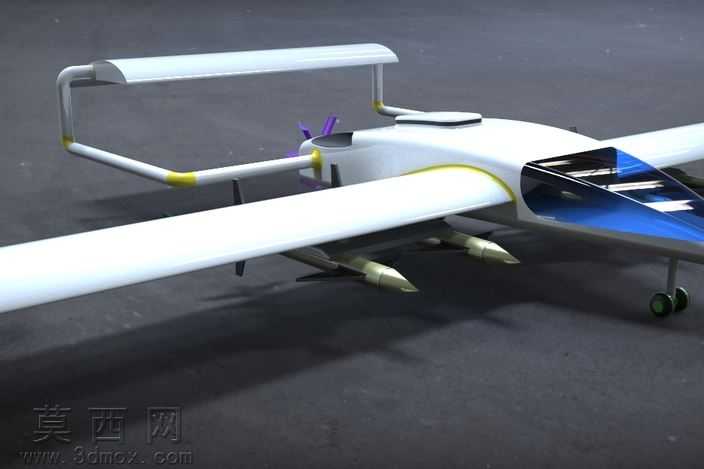

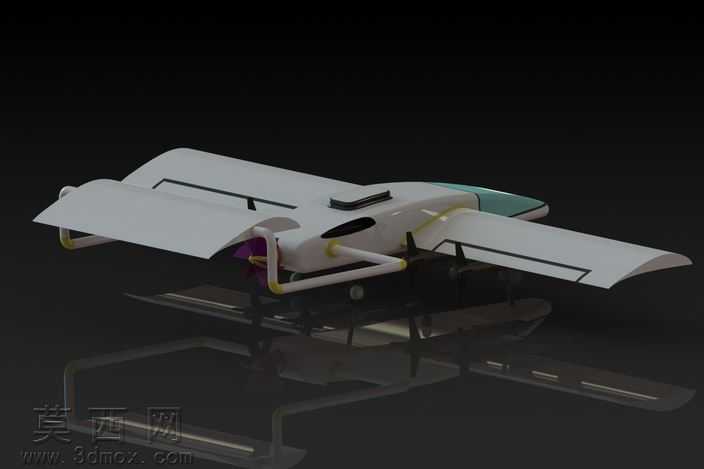

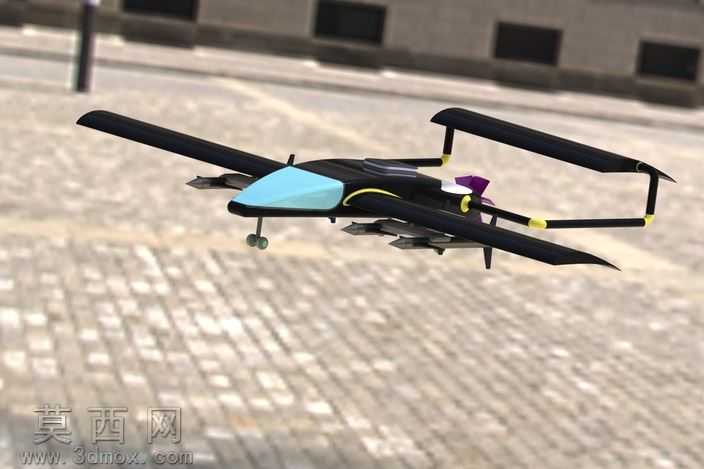

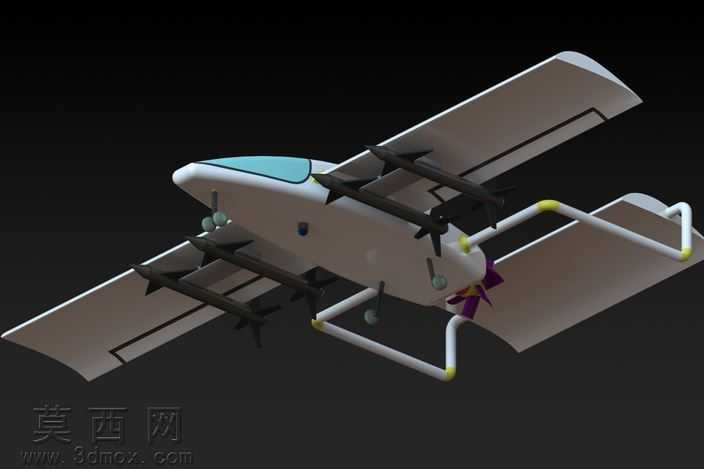

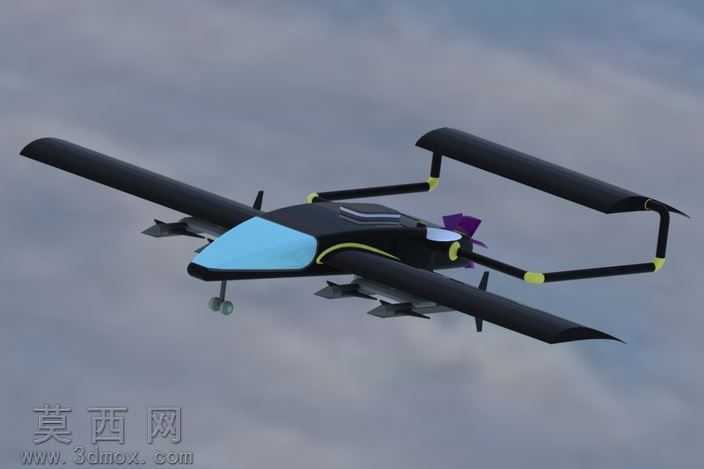

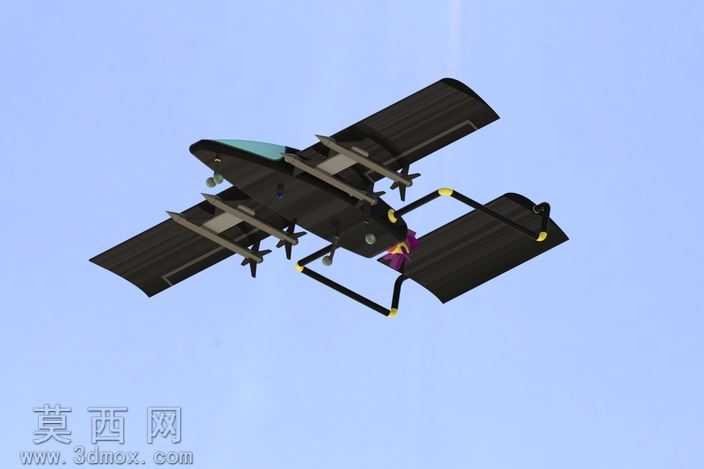

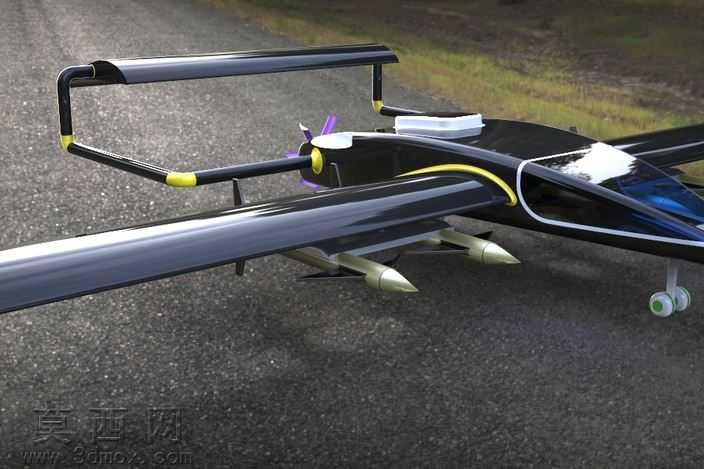

本作品为复合翼构型的无人察打飞行器三维建模设计，整体采用固定翼结合垂直起降支撑臂的布局形式，兼顾固定翼飞行器长航时高速巡航与多旋翼垂直起降、无需跑道的优势。建模过程中首先完成整体气动外形的曲面搭建，机身主体采用流畅的低阻流线型设计，机头位置设置浅蓝色的航电设备舱曲面罩，通过曲面放样、曲率连续调整保证曲面顺滑无折角，降低飞行过程中的空气阻力。机身中部为设备载荷舱，预留了航电系统、动力电池、飞控模块的安装空间，机尾位置布置后置推力螺旋桨，为巡航阶段提供前行动力。两侧主翼采用大展弦比平直翼设计，通过翼型曲线拉伸完成机翼建模，机翼下方设置多组导弹挂载点，配套的小型导弹模型采用旋转特征快速完成弹体、弹翼的结构搭建，还原察打一体无人机的载荷配置特征。垂直起降支撑臂从机身两侧延伸而出，臂端设置水平升力旋翼舱，通过关节处的黄黑配色分色区分结构连接位置，支撑臂与机身、旋翼舱的连接位置做了圆角过渡处理，避免应力集中的同时优化气动表现。起落架采用前三点式小型轮式起落架，通过简单的拉伸、装配约束完成起落架支柱与机轮的建模，保证飞行器起降阶段的支撑稳定性。材质渲染阶段，机身主体采用哑光黑色航空复合材料质感，机头航电舱设置半透明浅蓝色聚碳酸酯材质效果，螺旋桨采用深色哑光塑料材质，挂载导弹采用深灰色金属质感涂装，连接关节位置的亮黄色标识材质与黑色主体形成鲜明视觉对比，背景搭配云层天空环境完成渲染，直观呈现飞行器空中飞行的真实状态。整体建模过程严格遵循航空飞行器的结构逻辑，各部件之间的装配关系清晰，既保证了外观的视觉还原度，也预留了后续结构拆分、运动仿真的操作空间，复合翼的布局设计也体现了对垂直起降固定翼无人机技术特点的准确理解，挂载设计则突出了该型无人机察打一体的功能定位。
