冲压成型工装模具三维结构设计

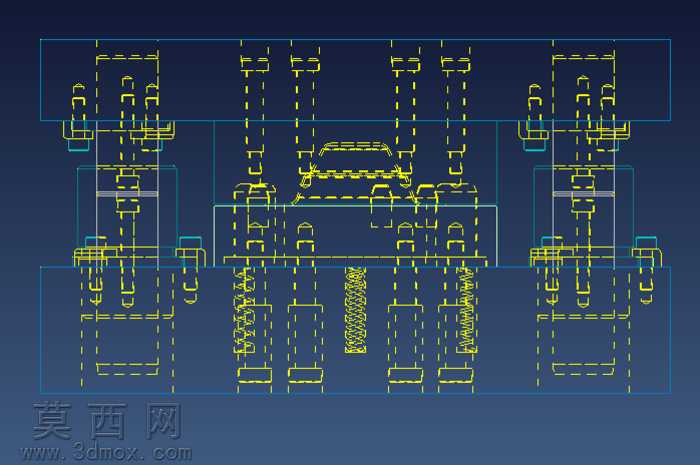

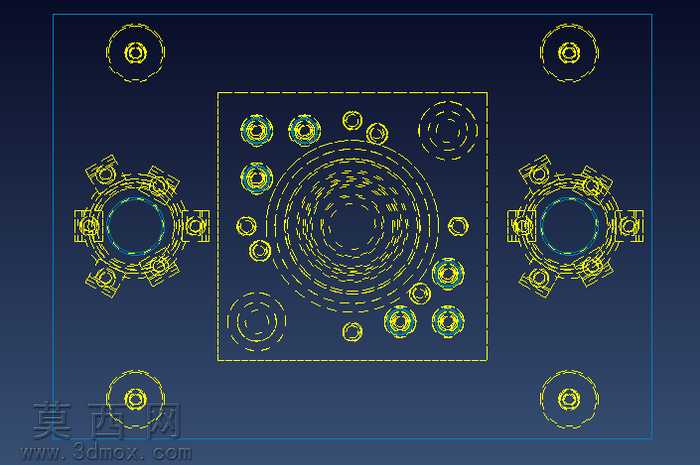

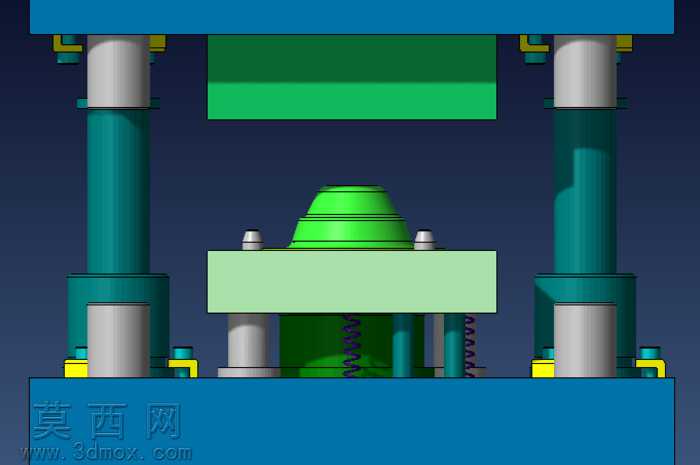

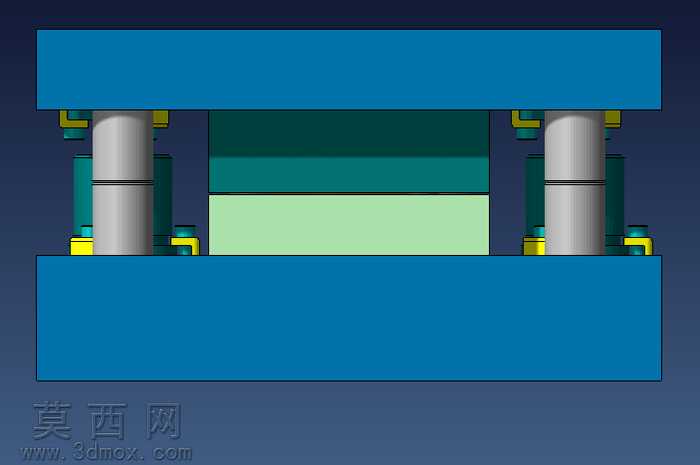

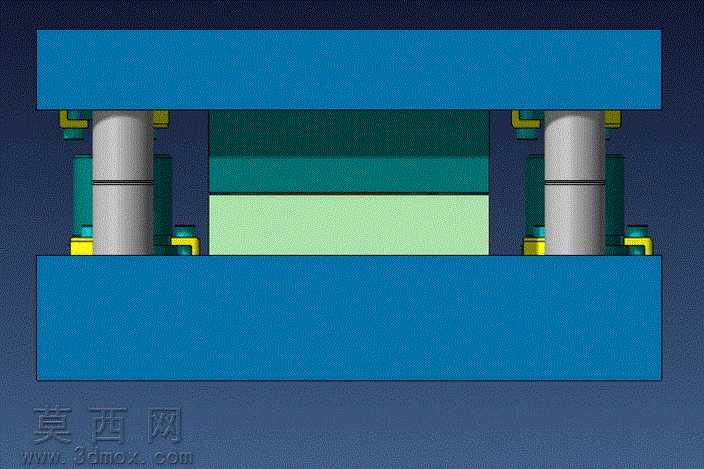

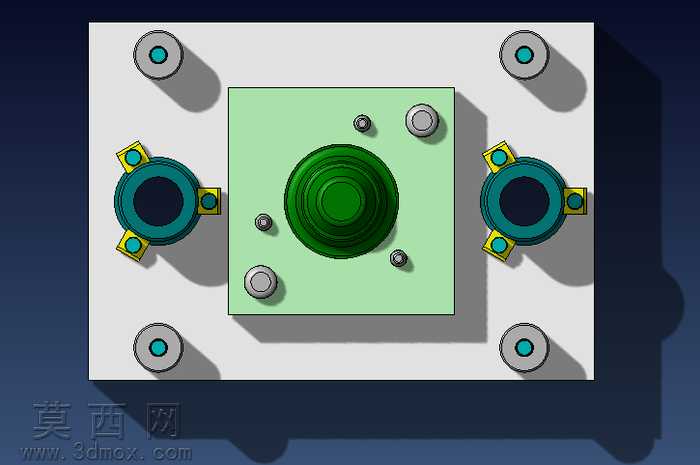

本作品为冲压成型类工装模具的三维设计成果，建模阶段采用自顶向下的设计逻辑，先完成整体模架的基准搭建，依次定位上下模座、导向立柱、弹性复位组件、成型型腔模块的装配位置，确保各部件的同轴度、平行度公差符合冲压加工的精度要求。建模过程中对每一个零件的特征参数进行严谨定义，上下模座采用实体拉伸结合倒角工艺特征构建，还原模座的安装孔位、导向柱配合沉孔的细节结构；导向立柱与导套的配合面做了精细化的曲面处理，模拟实际生产中的滑动配合间隙，避免出现装配干涉问题。中间的成型型腔模块根据给定的加工参数进行适配设计，结合1.5毫米厚度180aCR材料的成型特性，对型腔的圆角、拔模角度做了针对性调整，同时在型腔周边预留了压料、退料的结构空间，搭配两侧的弹性复位元件，完整模拟冲压作业中合模、成型、开模、退料的全流程动作。渲染阶段采用工业级材质表现方案，上下模座赋予深蓝色金属漆材质模拟标准模架的涂装效果，导向立柱赋予抛光金属材质体现加工后的光洁表面，弹性元件采用黄色工程塑料材质区分功能部件，中间的待加工板材采用淡绿色金属板材材质，通过光影调整突出各部件的层次关系，清晰展现模具的内部装配结构。设计过程中同步完成了工艺参数的匹配校验，结合材料密度、成型面积核算冲压力需求为309KN，验证了模架的承载能力能够满足加工要求，空白区域的尺寸参数也对应实际加工的排样需求做了优化，确保该模具结构能够直接对接实际生产的工艺要求，为同类冲压工装的设计提供了可参考的三维结构范本。
