车辆后悬架结构三维设计作品

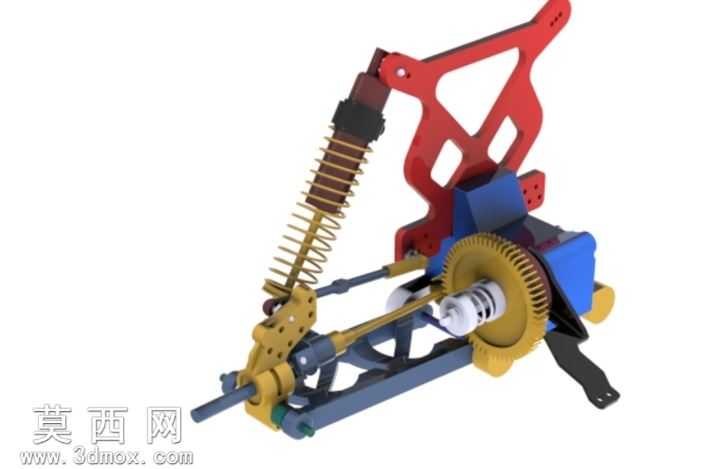

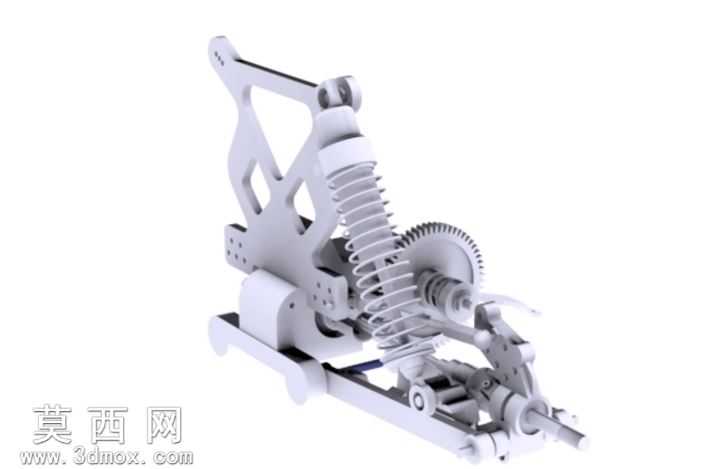

本作品为车辆后悬架系统的三维建模设计成果，建模过程中严格遵循车辆底盘动力学设计逻辑，对悬架各组成部件进行了1:1比例的参数化还原。建模阶段首先搭建整体装配骨架，确定各硬点坐标位置，保证悬架运动行程符合设计要求，依次完成减震器总成、主支撑摆臂、传动齿轮组、连接支架、限位结构等部件的独立建模，每个零件的倒角、安装孔位、配合公差都按照实际机械加工标准进行设置，避免出现干涉问题。材质渲染环节针对不同部件的实际材质属性进行参数调整，减震器螺旋弹簧采用弹簧钢材质，调整金属粗糙度与反光度还原金属质感，阻尼器外筒做哑光黑色硬质塑料与金属结合的材质区分，主支撑红色支架采用高强度工程塑料材质，设置合适的漫反射与高光参数，摆臂结构采用铸钢材质做亚光金属质感处理，传动齿轮组采用黄铜色金属材质，突出传动部件的金属光泽，各连接销轴、紧固件做镀锌亮面金属材质区分，不同材质间的色彩与质感对比清晰，能够直观区分各功能部件。结构设计上，该后悬架集成了减震缓冲与传动输出功能，减震器采用螺旋弹簧配合阻尼筒的结构，能够有效过滤行驶过程中的竖向震动，摆臂连杆结构采用多连杆式布局，可在车轮跳动时保证轮距参数稳定，大直径从动齿轮集成于轮毂侧，可将动力传递至驱动轮，各连接部位均设置了对应的安装固定位，可实现与车身框架、车轮总成的精准装配。设计过程中反复校核了各部件的运动干涉情况，模拟车轮上下跳动、转向动作时的部件运动轨迹，调整摆臂长度与减震器安装角度，保证悬架运动过程中无部件碰撞，同时兼顾结构强度与轻量化需求，对非受力部位的支架做了镂空减重处理，在保证支撑强度的前提下降低整体重量，整体模型装配关系完整，可直接用于运动仿真、结构受力分析以及后续的工程图纸输出。
