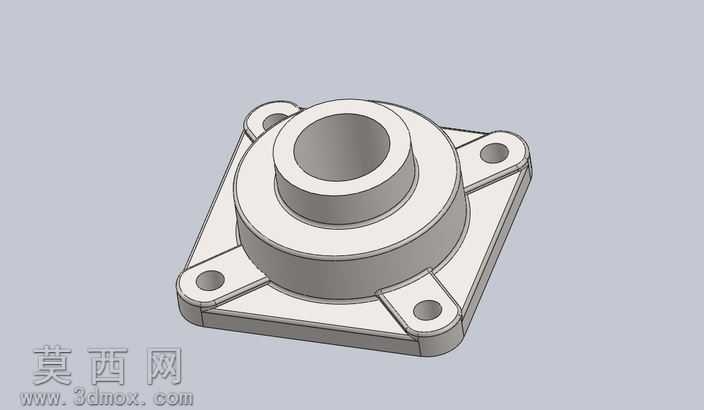

法兰四螺栓轴承座偏心锁定环组件设计

本组件采用三维参数化建模方式完成全系列规格设计，建模过程中依托设计表驱动全尺寸参数，可快速切换不同规格的产品尺寸，无需重复进行基础特征搭建。建模初始阶段先梳理法兰轴承座的核心结构逻辑：底部为方形法兰安装基座，四个角位对称布置螺栓过孔，孔位同轴度、安装面平面度均按照机械安装公差要求做特征约束，保证后续装配时与安装基面的贴合精度；基座向上延伸出阶梯式轴承容纳腔体，腔体同轴度严格匹配轴承外圈配合公差，腔体外侧设置加强过渡圆角，既降低应力集中风险，也优化了铸造或机加工的工艺可行性。偏心锁定环部分采用偏心圆弧特征建模，锁定环内孔与轴的配合面、偏心锁紧面的尺寸关联做参数绑定，保证锁紧时的抱紧力符合传动部件的防松要求，锁定环与轴承内圈的贴合面做平整化处理，避免装配后出现轴向窜动。建模过程中对非核心工艺特征做了合理简化，删除了对结构强度、装配关系无影响的微小边圆角特征，在保证模型结构完整、装配逻辑准确的前提下大幅压缩文件体积，提升模型打开、编辑与渲染的运行效率。材质配置上，轴承座主体采用铸铁材质视觉效果，表面做哑光喷塑质感处理，偏心锁定环采用调质钢材质，表面做氧化发黑的金属质感区分，各配合面的粗糙度差异通过材质纹理参数做区分，清晰展现不同部件的功能分区。渲染阶段采用柔和的工业产品布光方案，多角度打光凸显法兰安装面的平面特征、轴承腔体的同轴特征以及四个安装孔的位置关系，阴影参数做柔化处理，避免硬阴影遮挡结构细节。整个组件的设计思路围绕通用传动部件的安装适配性展开，四螺栓法兰安装结构可适配多种设备的安装基面，偏心锁定环的设计可快速实现轴与轴承的轴向、周向固定，无需额外加工轴肩或定位套，简化现场装配流程，全系列参数化的设计表配置可覆盖常用的轴径安装需求，适配不同功率、不同转速的传动场景使用。
