车载便携多功能转接扩展装置结构设计

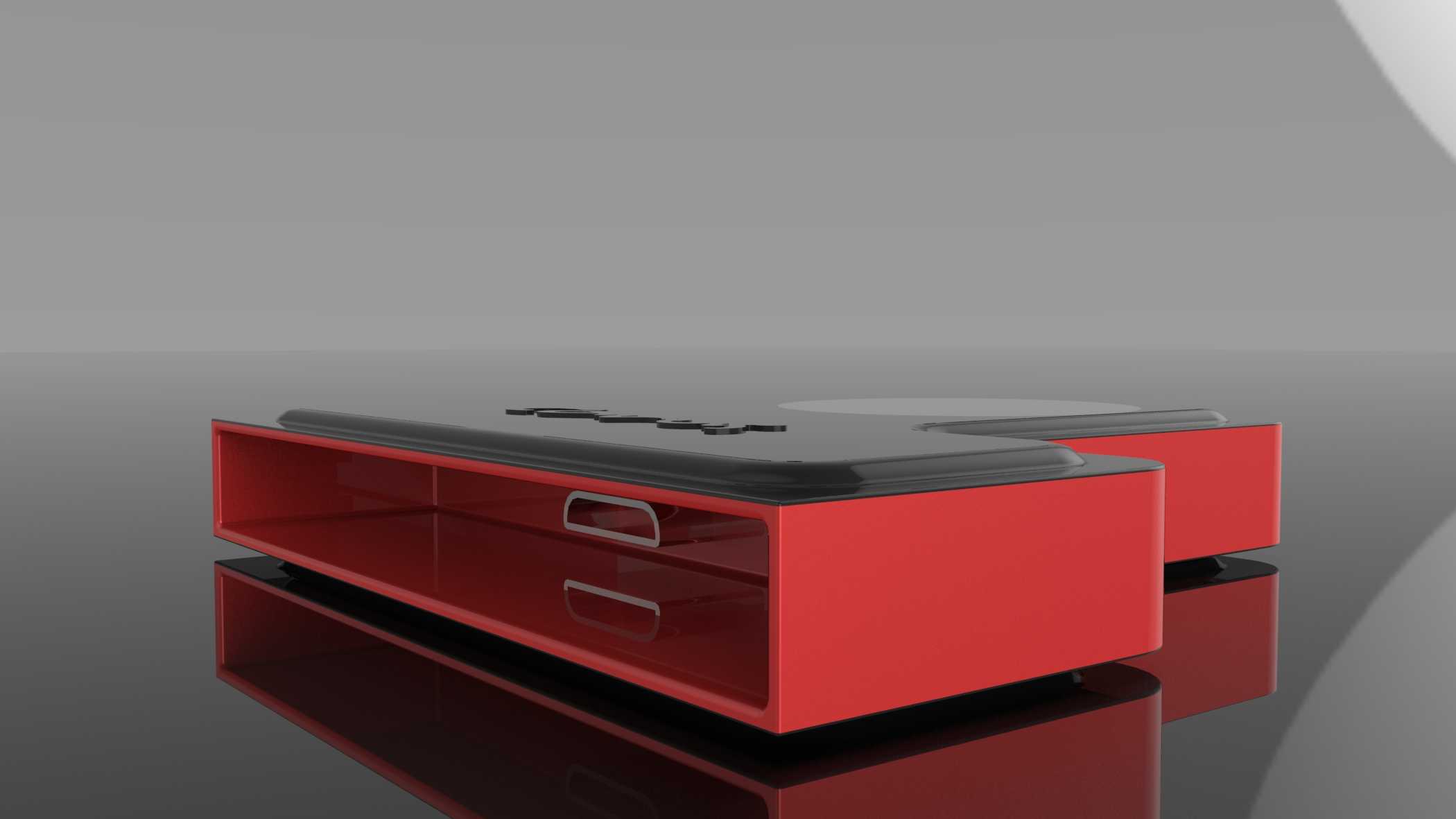

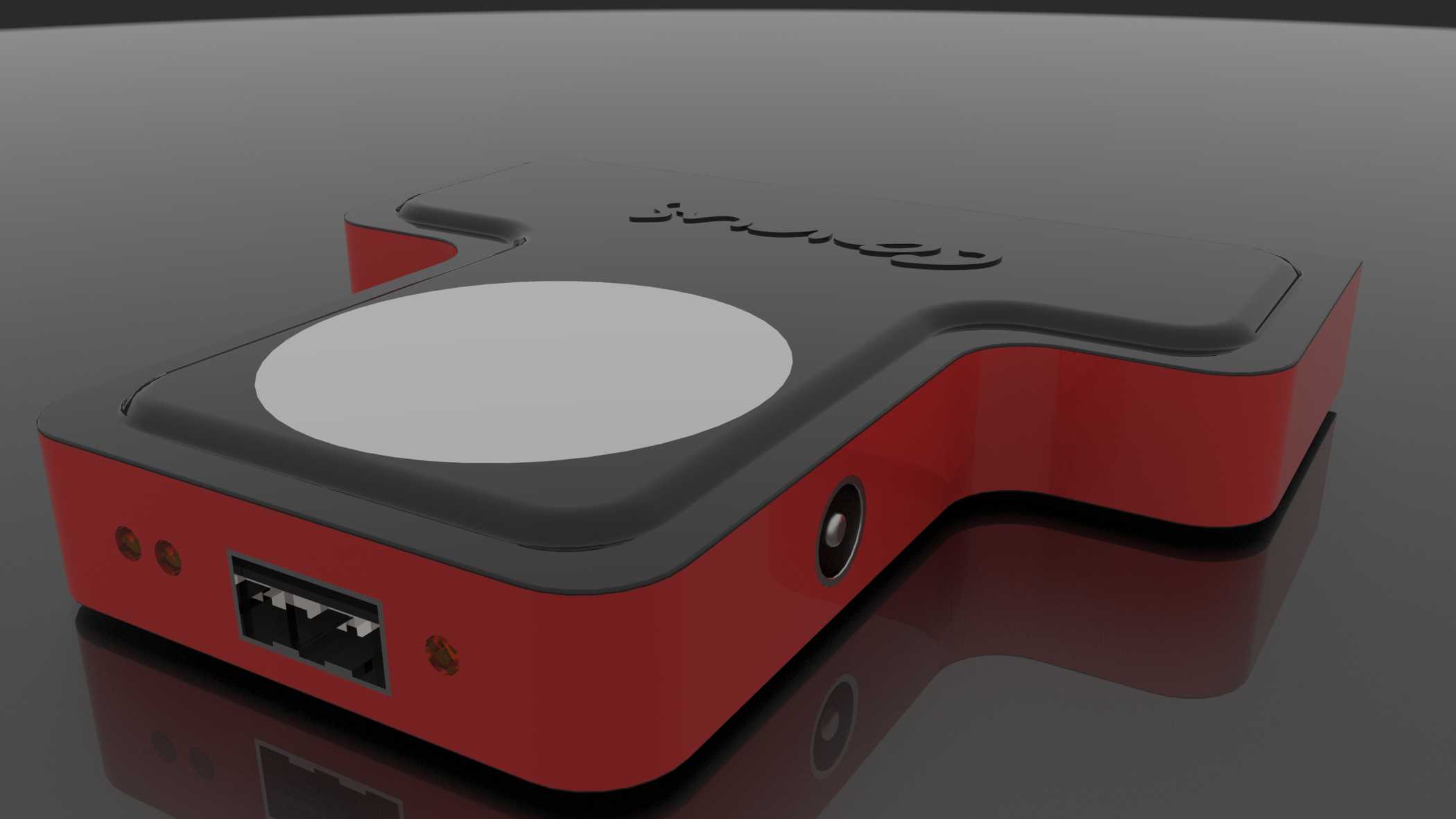

这款车载转接扩展装置的设计，核心围绕车载场景下的接口扩展与便携使用需求展开，在前期方案迭代阶段，设计团队首先梳理了日常车载使用中的常见痛点：多数乘用车辆原车自带的外接接口数量有限，位置多集中在中控台下方或扶手箱内部，外接多设备时走线杂乱，且不同设备的接口类型不统一，临时转接时往往需要搭配多个转接头，既占用车内有限的储物空间，行车过程中插拔操作也存在安全隐患。基于这些实际使用痛点，这款装置在结构布局上做了针对性优化，整体采用异形贴合式的壳体轮廓，能够适配多数车型扶手箱旁、中控台侧边的闲置空间，不会遮挡原车按键与储物格开口，安装后不会对车内原有功能区域造成干涉。壳体采用上下扣合的装配结构，边缘做了R角过渡处理，既避免了尖锐棱角在车辆颠簸时对驾乘人员造成磕碰，也能在装配时减少壳体接缝处的应力集中，提升长期使用后的结构稳定性。装置正面预留了圆形的功能扩展区域，可根据实际使用需求集成无线充电模块、状态指示灯组或者触控按键，侧面布置了多类型的有线外接接口，包含网络接口、电源接口以及数据传输接口，能够同时满足车载网络扩展、外接行车辅助设备、移动设备充电等多场景的使用需求，无需额外搭配多个转接头。在内部结构设计上，将电路板固定位与接口加强筋做了一体化设计，接口位置额外增加了0.8mm厚度的支撑筋，能够承受日常插拔过程中的侧向力，避免长期使用后接口出现松脱、虚接的问题。壳体的壁厚控制在1.8mm，既保证了整体结构强度，也将整机重量控制在合理区间，日常携带或者临时转移到其他车辆使用时不会有累赘感。壳体表面采用双色注塑的工艺方案，上盖为哑光磨砂质感，能够减少车内光线照射下的反光问题，避免反光影响驾驶视线，侧边的红色装饰区域做了细微的防滑纹理，插拔设备时能够提供足够的摩擦力，操作更加顺手。在安装边界的考量上，装置底部预留了双面胶固定位与防滑胶垫安装槽，既可以通过无痕胶固定在车内选定位置，避免车辆急加速、急刹车时装置移位，也可以直接放置在防滑垫上使用，不会在车内内饰表面留下胶痕。装置的走线槽设计在壳体后侧，所有外接线缆都可以从后侧统一引出，顺着中控台缝隙走线，避免线缆杂乱缠绕在换挡杆或者方向盘周边，提升车内整洁度的同时也消除了行车过程中的安全隐患。针对车载场景下的温度波动问题，壳体材料选用耐高低温的工程塑料，能够适应-20℃到60℃的车内环境温度区间，夏季车辆暴晒后不会出现壳体变形、异味的问题，冬季低温环境下也不会出现壳体脆裂的情况。内部电路板的固定位预留了散热间隙，长时间满负载工作时也能保证热量自然散出，不会因为积热导致设备工作不稳定。
