多关节可调式液晶电视壁挂安装支架

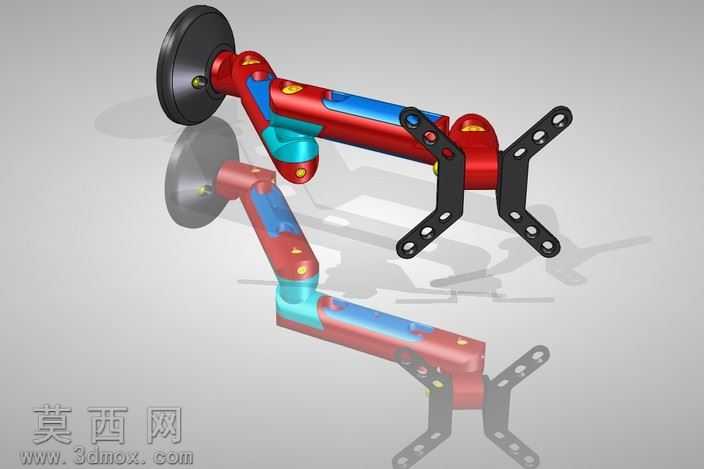

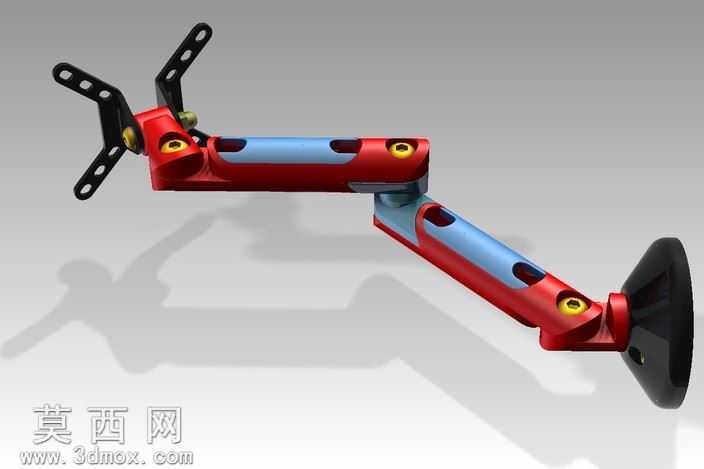

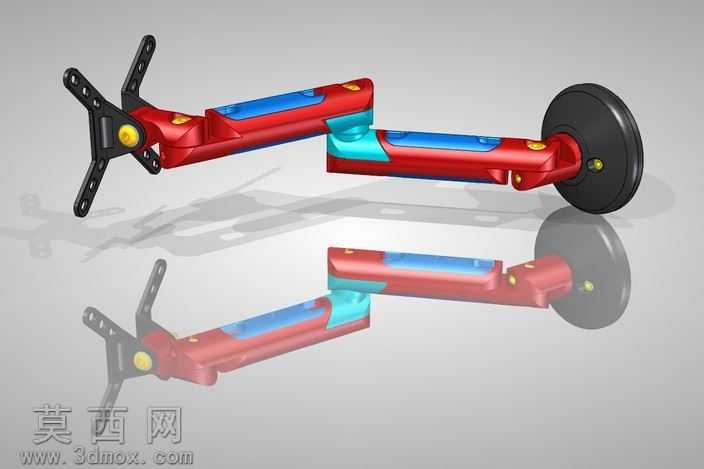

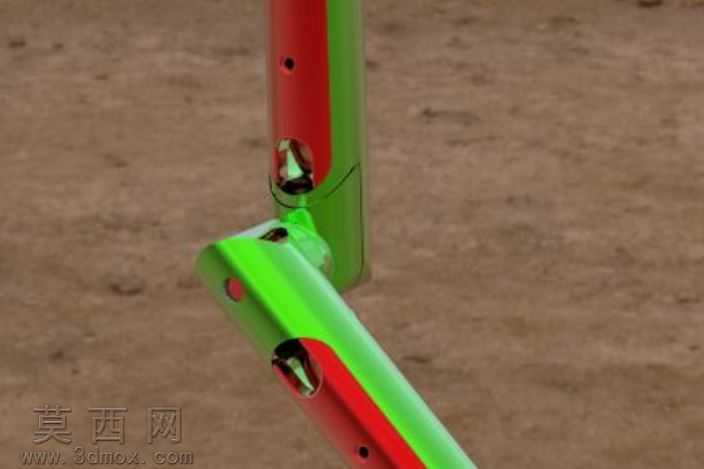

本作品为多关节可调式液晶电视壁挂安装支架三维模型，建模过程严格遵循实际五金支架的生产加工逻辑，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体搭建。首先构建壁挂底座部件，该部件为圆形吸附式壁挂结构，建模时通过旋转凸台命令生成底座基体，预留与墙面连接的安装孔位，同时在底座中心设计旋转轴装配位，保证底座与第一关节臂的转动配合精度。关节臂部分采用三段式铰接结构，每段臂体均通过拉伸凸台命令生成主体轮廓，对臂体内部的走线槽、加强筋结构做精细化处理，既还原真实产品的线缆收纳功能，也通过加强筋结构体现支架的承重设计逻辑；臂体之间的铰接部位采用凸台与凹槽的配合结构，预留阻尼转轴的安装空间，还原真实支架可悬停的阻尼调节特性。屏幕连接端采用四爪式VESA标准安装板，建模时严格按照VESA安装尺寸规范，在安装板上预留75mm×50mm的标准安装孔位，孔位位置、孔径大小均符合通用显示屏安装标准，保证模型可直接对接常规尺寸的液晶电视、LED显示屏安装需求。材质与渲染环节，臂体主体采用高光亮面红色塑料材质，搭配局部青蓝色装饰块做视觉区分，铰接旋钮、安装板、壁挂底座采用磨砂黑色工程塑料与金属质感材质结合，通过添加环境反射、地面倒影效果，还原产品的真实质感，同时通过爆炸视图可清晰展示各部件的装配关系，所有铰接部位均设置合理的转动自由度约束，可模拟支架的拉伸、旋转、俯仰调节动作，完整还原支架的全维度调节功能。设计过程中充分考虑人机交互需求，多关节结构可实现大角度的位置调整，满足不同观看场景下的屏幕角度、距离调节需求，壁挂式设计可充分节省桌面空间，标准VESA孔位设计保证了产品的通用适配性，整体模型结构完整，细节还原度高，可用于产品展示、结构验证、安装演示等多种场景。
