机用虎钳全套零件加工工程图纸设计

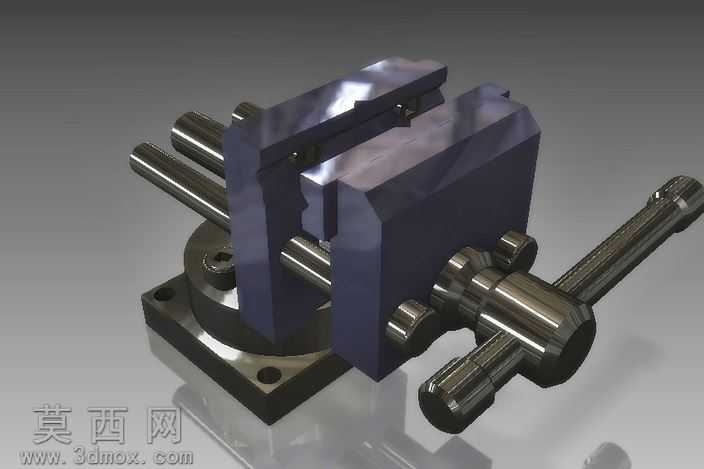

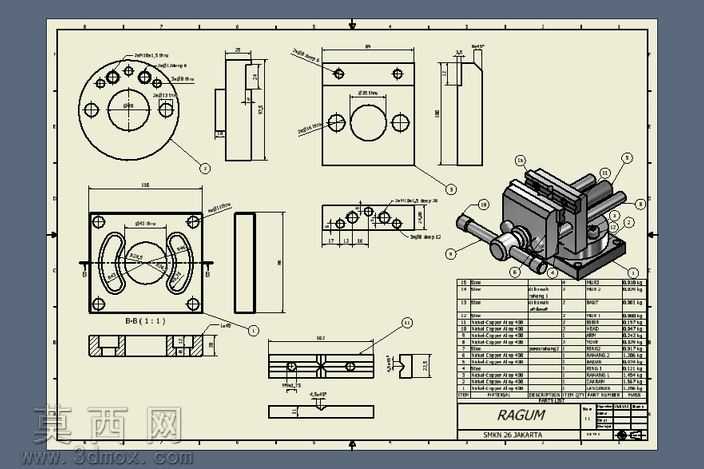

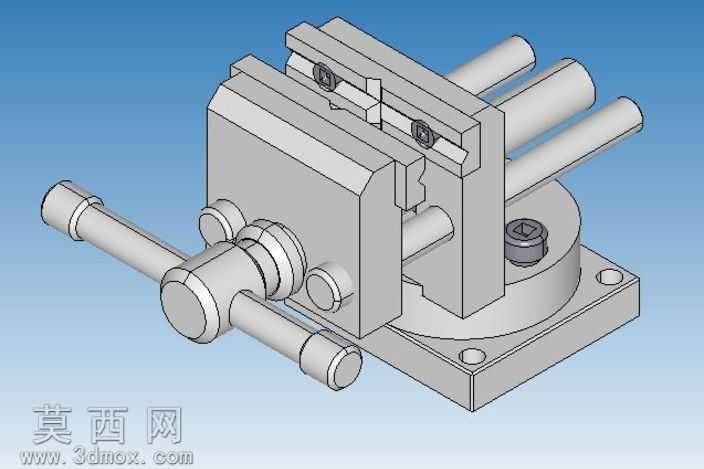

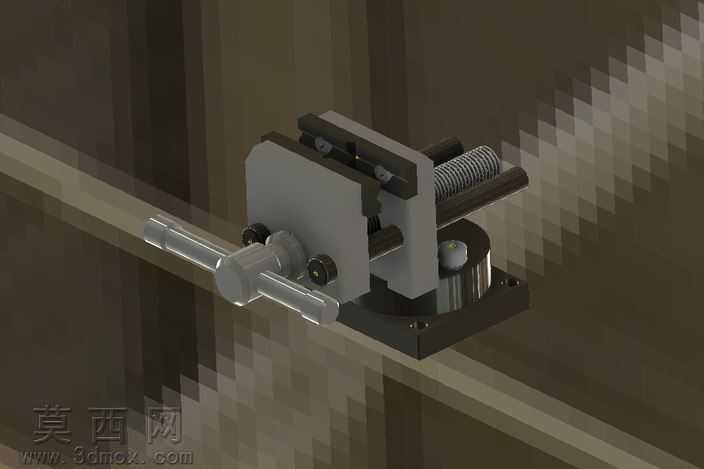

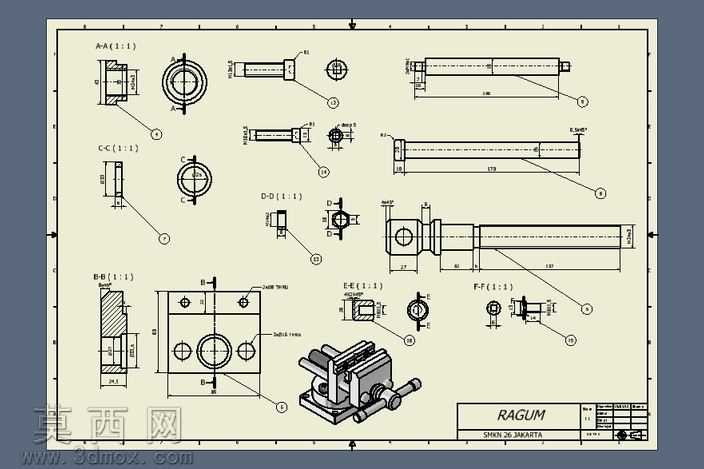

本套设计为机用虎钳的全套三维建模配套工程图纸，建模阶段采用Autodesk Inventor完成全参数化三维构建，首先对虎钳的固定钳身、活动钳身、丝杠、螺母、钳口板、固定螺栓等核心零件进行单独建模，每个零件均严格遵循机械加工公差要求设定尺寸参数，建模过程中对丝杠的梯形螺纹、钳身的导向导轨槽、钳口板的防滑齿纹等细节特征做了精准还原，保证各零件装配时的配合间隙符合工装夹具的使用精度要求。装配阶段通过添加同轴、平行、面贴合等装配约束完成整机虚拟装配，验证丝杠传动带动活动钳身沿导轨做直线往复运动的动作逻辑，排查零件间的干涉问题，确保夹紧行程范围、钳口开合度符合常规机加工装夹的使用需求。图纸输出阶段严格遵循机械制图国家标准，为每个零件配置对应的投影视图、剖视图、局部放大视图，对螺纹规格、形位公差、表面粗糙度、加工基准等技术要求做了清晰标注，总装图配置完整的零件明细栏、技术要求说明，同时配套输出STEP、IGES通用中间格式文件，可兼容多数主流三维CAD软件打开编辑。材质设定方面，固定钳身与活动钳身采用灰铸铁材质模拟，兼顾刚性与减震性能，丝杠与传动螺母采用45号钢与锡青铜的材质搭配，降低传动磨损，钳口板采用合金工具钢并做淬火硬化处理，提升夹紧时的耐磨性与防滑性能，所有材质均在渲染阶段匹配对应的金属纹理、表面粗糙度质感，还原真实虎钳的外观效果。设计过程中充分考虑虎钳的实际使用场景，优化了钳身的受力结构，保证夹紧工件时整体结构无明显形变，导轨导向结构做了防尘间隙设计，适配车间多尘的加工环境，整套图纸可直接用于零件加工、装配调试，也可作为工装夹具设计的教学参考案例。
