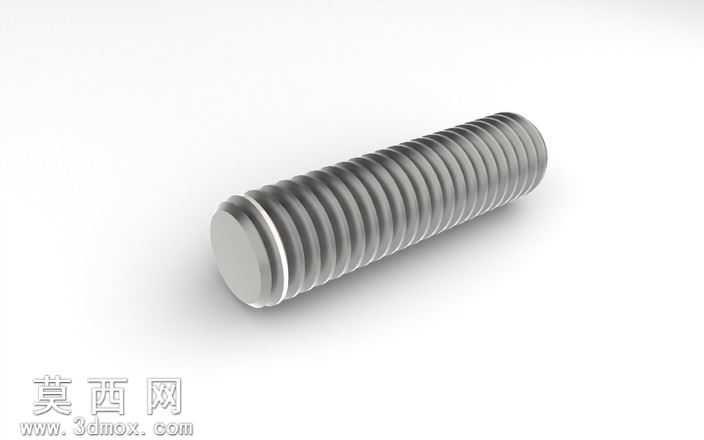

M8×50全螺纹螺柱紧固件三维建模作品

本作品为M8规格公称长度50mm的全螺纹螺柱三维建模成果，建模过程严格遵循普通螺纹的标准参数规范，首先在三维建模环境中绘制螺柱的端面基准草图，以公称直径8mm为基础绘制圆形截面，通过拉伸特征生成螺柱的基础圆柱基体，基体长度严格控制为50mm，保证整体尺寸符合设计要求。针对外螺纹结构的建模，采用螺旋线配合扫描切除的方式实现精准还原：首先以圆柱基体的端面圆心为基准点，匹配M8粗牙螺纹的标准螺距1.25mm生成贯穿整个基体长度的螺旋引导线，引导线的螺旋角度、起始位置完全符合普通外螺纹的成型规范；随后绘制符合螺纹牙型标准的等边三角形牙型截面，将截面沿螺旋引导线进行扫描切除操作，生成连续规整的外螺纹牙型结构，每一圈螺纹的牙顶、牙底过渡平滑，无建模失真、破面、几何重叠等问题，螺纹收尾处做了自然的过渡处理，还原真实紧固件的端部结构特征。螺柱的两个端面均做了符合工艺要求的微小倒角处理，避免锐边结构，还原实际机加工零件的工艺细节。材质渲染阶段选用常见的碳钢紧固件材质，调整金属材质的粗糙度、反射率参数，还原碳钢表面经冷镦、搓丝加工后的哑光金属质感，螺纹牙型处的光影过渡自然，能够清晰展现螺纹的连续螺旋结构特征，整体模型几何拓扑结构规整，所有特征参数可编辑，可直接用于机械装配仿真、紧固件选型演示、工装设计配套等场景，建模过程中对螺纹特征做了优化处理，在保证牙型精度的前提下控制模型文件体积，兼顾显示效果与使用流畅度，模型的所有尺寸参数均与实际M8×50全螺纹螺柱的行业标准保持一致，可直接导入各类三维装配环境中完成与对应螺纹孔、螺母的配合装配，不存在尺寸干涉、配合错位等问题。
