创意异形金属卡接式环扣结构设计

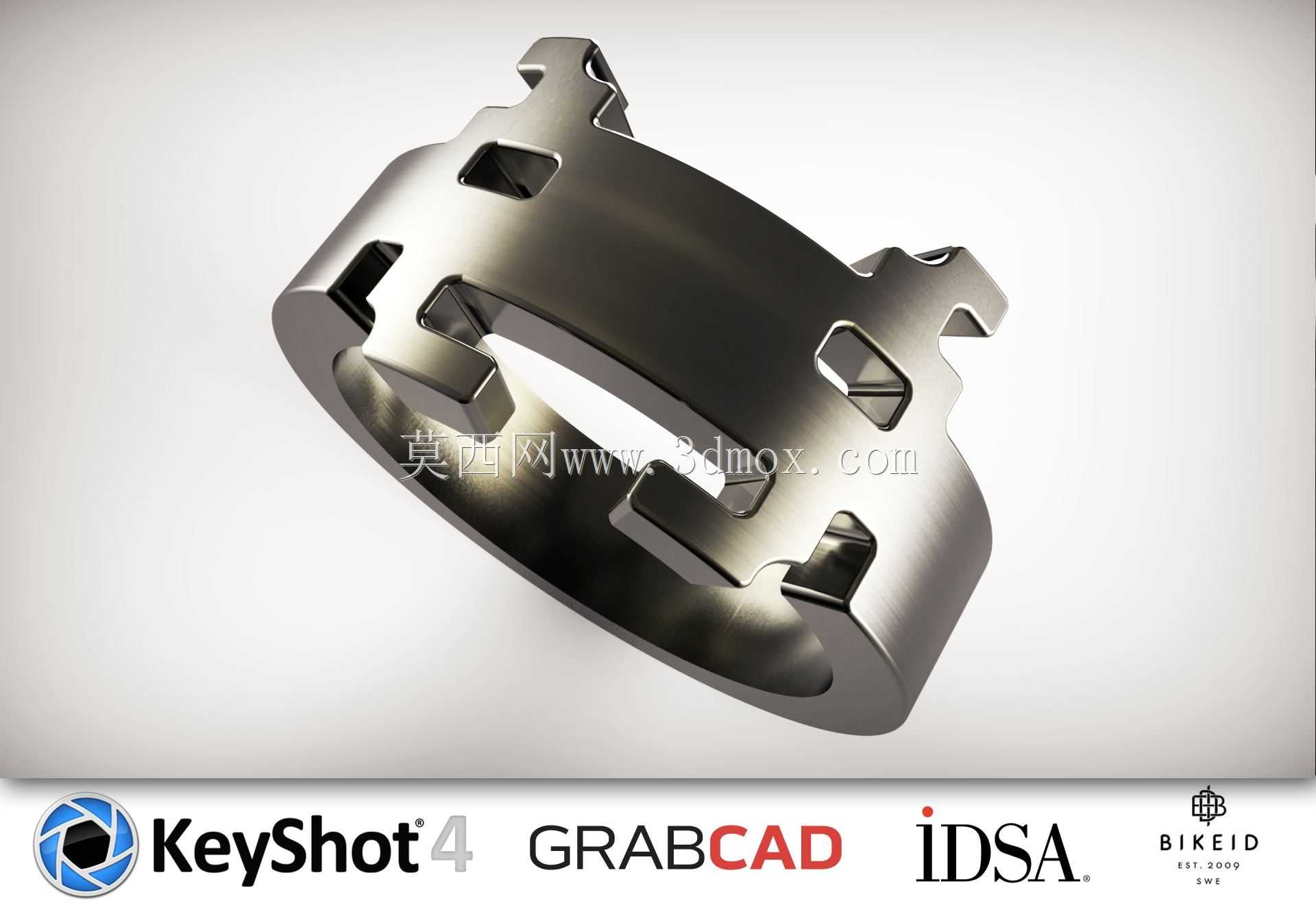

这款环形卡接零件在结构设计上采用了周向均匀分布的多组凸爪与卡槽组合结构，整体为环形薄壁基体，外沿伸出的卡爪带有不同角度的导向斜面与卡位槽，能够在装配时通过弹性形变快速滑入对应安装位，到位后依靠结构回弹实现轴向与周向的双向限位，无需额外紧固件即可完成固定，在需要快速拆装的环形连接场景中能大幅提升装配效率。从实际应用场景来看，这类结构常被用于管状构件的轴向定位、线束集束后的外周固定、薄壁套筒组件的衔接锁止，也可作为装饰性结构件嵌入文创产品、潮流配饰的结构设计中，兼顾连接功能与外观辨识度。设计过程中，环形基体的壁厚经过反复校核，既保证卡爪受压时具备足够的弹性变形量，避免装配过程中出现应力集中导致的断裂，又控制整体重量不会过大，适配轻量化装配需求。卡爪的分布角度经过精准计算，相邻卡爪的间距保持一致，确保受力时周向载荷均匀分布，不会出现单侧受力偏移导致的松脱问题。每个卡爪上的卡位槽深度与导向斜面角度经过匹配设计，导向斜面采用15度倾角，装配时能够顺畅导入对应卡槽，到位后卡位槽的直角边能够牢牢抵住配合件的限位台阶，承受额定轴向拉力时不会出现脱开，同时拆卸时仅需用对应工装同步压下指定卡爪即可顺利取出，不会对配合件表面造成划伤。安装边界方面，该零件的内孔直径为基准配合尺寸，装配时需要保证配合轴径与内孔的间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现径向晃动，也不会因为间隙过小导致装配卡滞。外沿卡爪的最大外圆尺寸需要匹配安装位的内槽直径，预留0.1mm的形变余量，确保卡爪在压入过程中有足够的变形空间。零件表面采用金属质感处理，所有棱边都做了R0.3的圆角过渡，既避免锐边划伤操作人员，也能减少应力集中提升零件疲劳强度，在反复拆装的使用场景下能够保持更长的使用寿命。从结构建模的角度来看，这类异形环件的建模需要重点处理卡爪与基体的过渡曲面，保证曲面连续无尖角，壁厚均匀，避免后续加工或3D打印过程中出现壁厚不均导致的变形问题，同时卡爪的形变仿真需要提前验证，确保弹性变形量在材料许用应力范围内，不会出现塑性变形导致的卡接失效。
