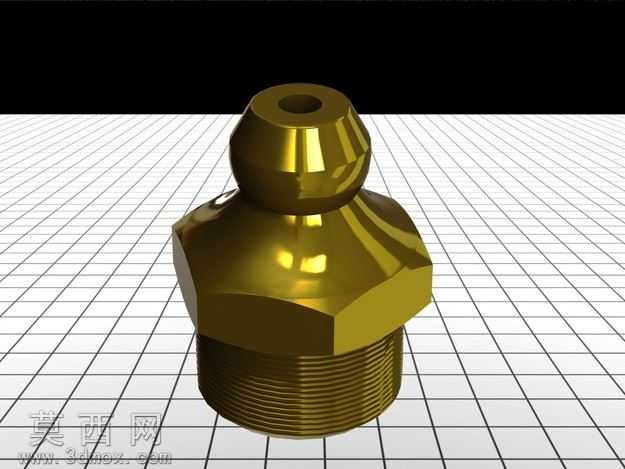

黄铜外螺纹六角油嘴接头三维设计

本作品为润滑系统用黄铜外螺纹六角油嘴接头的三维建模设计，建模过程严格遵循机械加工工艺逻辑，以SolidWorks为核心建模工具，采用参数化建模方式完成全结构构建。建模起始阶段首先确定接头的核心功能尺寸，底部外螺纹段严格参照1/8规格管螺纹标准参数绘制，通过螺旋线扫描切除生成标准牙型，保证螺纹的配合精度满足实际装配需求。中部六角拧动结构采用对称拉伸切除方式构建，六面平面度与对边尺寸严格符合五金紧固件的通用扳手适配标准，确保实际使用时可通过标准扳手完成拧紧操作，六角与上下结构的过渡位置均设置合理的工艺圆角，既避免应力集中问题，也符合五金零件的加工工艺要求。上部的球形过渡段与顶端出油嘴结构采用旋转凸台命令一次成型，顶端的中心出油孔通过同轴心拉伸切除完成，保证油孔与底部螺纹段的同轴度公差控制在合理范围内，避免油路出现偏斜影响润滑介质输送。材质渲染阶段采用黄铜金属材质，调整材质的反射率、粗糙度与金属度参数，还原黄铜件经机加工后的金属光泽质感，表面设置细微的机加工纹理效果，让渲染效果更贴近真实生产的黄铜零件质感。结构设计上充分考虑零件的实际使用场景，底部外螺纹用于与设备本体的螺纹孔连接密封，中部六角结构提供拧动受力位，上部球形结构可适配对应的润滑注油工具，顶端小孔为润滑油脂的输出通道，各段结构之间的过渡均做圆滑处理，无尖锐棱角，既降低加工时的刀具损耗，也避免安装使用过程中出现划伤风险。建模过程中对所有特征做全参数关联，后续若需调整规格尺寸，仅需修改对应参数即可快速生成不同规格的同类型油嘴模型，可直接用于产品设计选型、装配干涉检查以及加工工艺模拟，模型结构完整无破面，特征树逻辑清晰，可编辑性强，能够满足机械设计、产品展示、教学演示等多场景的使用需求。
