可调间隙带滚花旋钮圆头伸缩杆结构

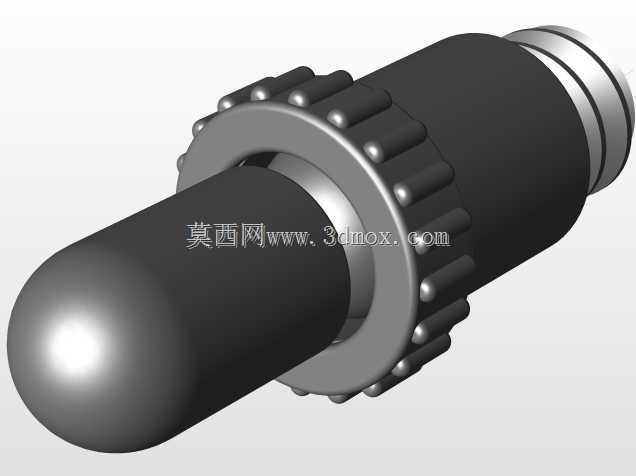

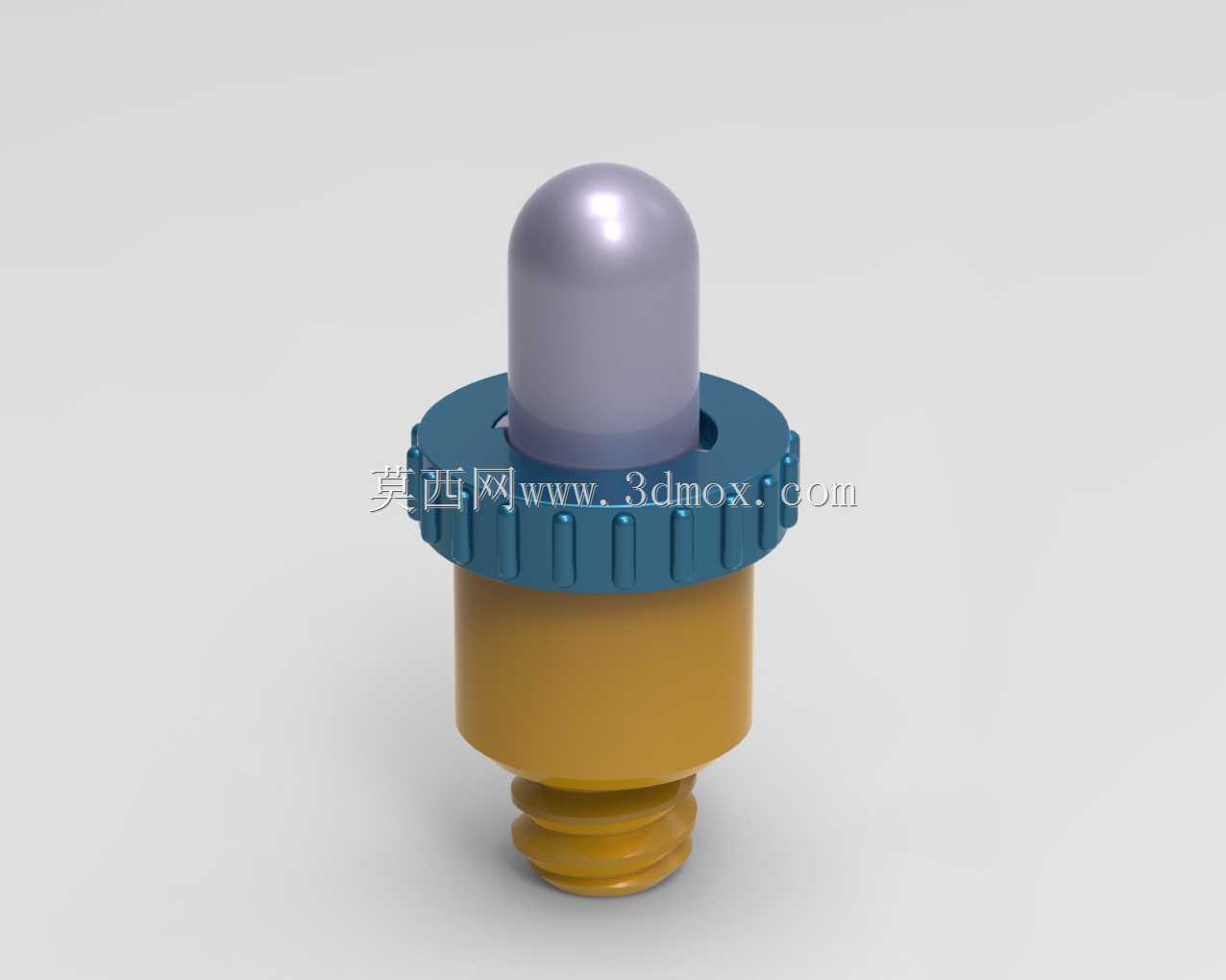

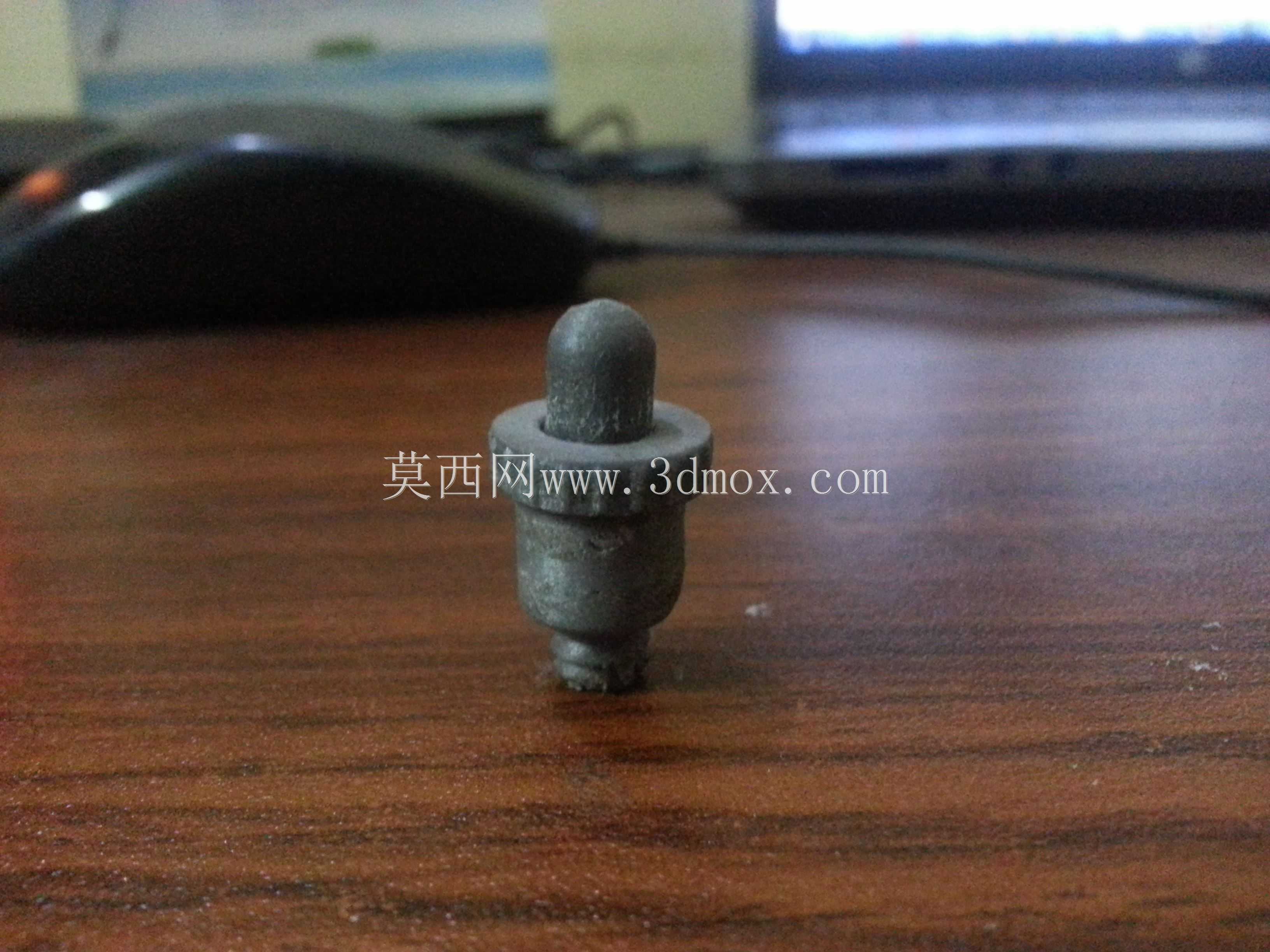

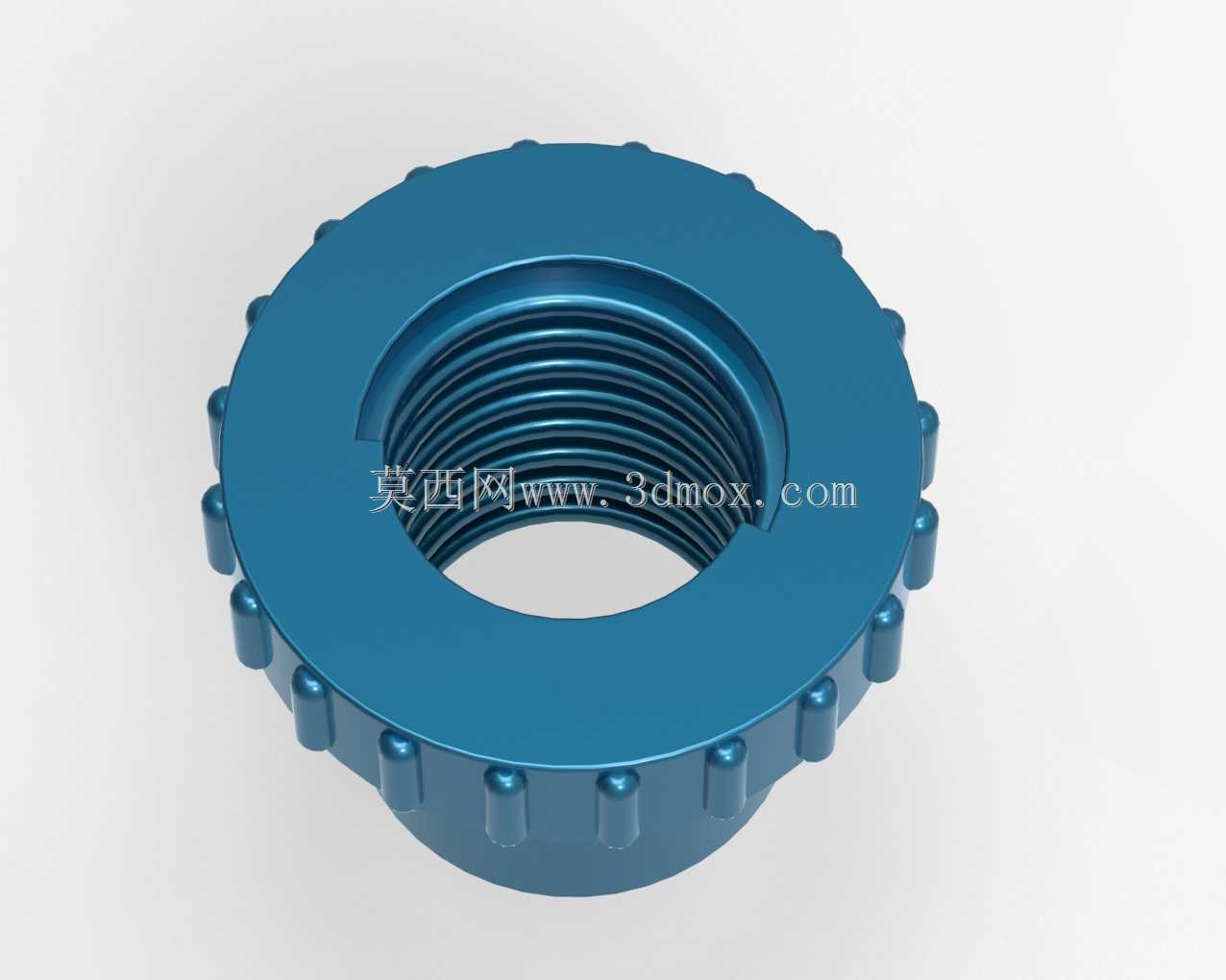

这类可调伸缩杆在工装夹具、自动化输送线定位工位、小型检测治具中应用十分广泛，核心作用是在装配或定位环节中，通过伸缩量的微调填补构件间的安装间隙，避免硬接触造成的工件表面刮伤，同时抵消加工公差带来的装配错位问题。从结构设计来看，顶部采用圆弧球面端头，接触工件时不会产生棱角卡滞，即便工件定位面存在小幅角度偏差，球面接触也能保证受力均匀，不会出现局部应力集中压伤工件的情况。中部的滚花调节旋钮做了周向防滑齿设计，徒手操作时无需额外工具即可转动调节，齿形的深度和间距经过适配，既保证转动时的摩擦力足够，不会出现手打滑的情况，也不会因为齿形过锐划伤操作人员手部。下部的外螺纹安装段是整个构件的安装基准，使用时可直接拧入对应规格的螺纹安装孔，通过螺纹配合的旋入深度还能实现粗调，再配合上部伸缩杆的伸缩量完成精调，整体调节行程覆盖常规工装场景下0到10毫米的间隙补偿需求，完全能满足普通治具的定位精度要求。设计时特意将伸缩段的滑动配合公差选在H7/g6区间，既保证伸缩动作顺滑无卡滞，又不会出现径向晃动量过大导致的定位偏移，内部的复位结构能保证伸缩杆在不受压时保持伸出状态，受压时可平稳回缩，适配不同厚度工件的快速装夹需求。安装边界上，下部螺纹段的公称直径适配常规治具的标准安装孔位，中部滚花旋钮的外径大于安装孔直径，安装后旋钮自然形成限位面，无需额外加装锁紧螺母即可完成轴向定位，外露的旋钮部分也方便日常生产中随时微调间隙。在实际产线应用中，这类伸缩杆常被用在PCB板定位治具、小型塑胶件装配工装、输送线侧边挡停机构上，相比固定高度的定位柱，它不需要针对不同批次工件的公差重新加工定位件，只需要微调伸缩量就能适配，能大幅减少工装改制的时间成本，也能降低因工件公差波动导致的装夹不良率。
