台式电脑CPU散热风扇外壳结构设计

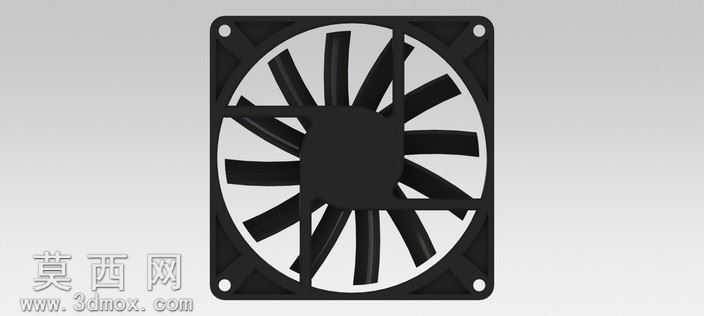

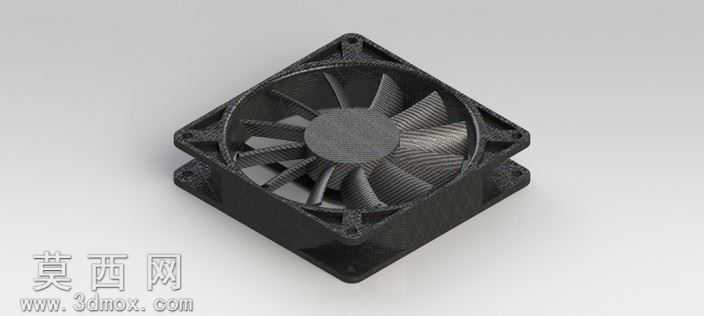

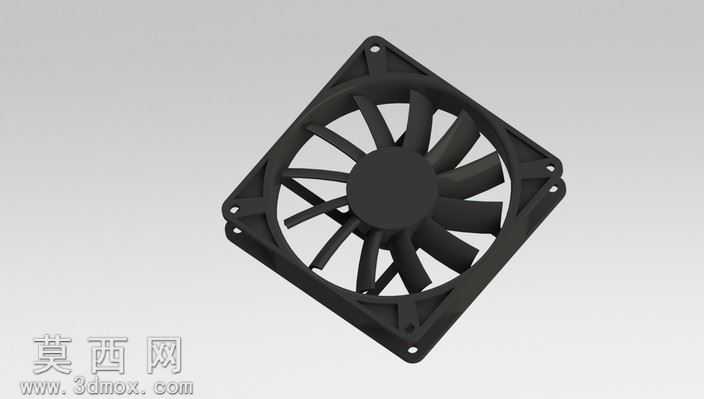

本作品为台式电脑CPU风冷散热所用的风扇外壳三维建模设计，整体采用标准方形外框搭配中心圆形轮毂的经典轴流风扇布局，在三维建模过程中严格遵循电脑机箱散热风扇的通用安装尺寸规范，外框四角预留对称的安装固定孔位，孔位周边做了局部加厚处理，保障螺丝锁附时的结构强度，避免安装过程中出现壳体开裂的问题。建模阶段先绘制二维草图确定外框轮廓、中心轮毂直径、扇叶排布的基准参数，再通过拉伸、切除、圆角等基础特征完成主体结构搭建，外框边缘做了均匀的倒角过渡处理，既去除了尖锐边角提升装配安全性，也能减少风切过程中边角位置的乱流产生。扇叶部分采用等距圆周阵列的方式完成排布，每片扇叶都设计了符合空气动力学的曲面弧度，从轮毂根部到叶尖位置做了平滑的厚度渐变，根部加厚保障扇叶与轮毂连接的结构强度，叶尖做薄处理优化切风效率，减少风扇运转时的风阻与噪音。中心轮毂位置预留了电机装配的空腔结构，空腔内壁做了定位卡筋设计，能够匹配标准直流散热风扇的电机尺寸，实现电机与外壳的精准卡合固定，无需额外粘接即可完成组装。外框与中心轮毂之间通过多根均匀分布的静叶连接，静叶的角度经过优化，能够对扇叶吹出的气流做整流处理，提升风压的同时降低气流紊流带来的振动。材质方面模拟常规散热风扇常用的阻燃ABS工程塑料材质，渲染时赋予壳体哑光黑色的塑料质感，表面做细微的磨砂纹理处理，还原量产散热风扇外壳的真实视觉效果，同时也能避免壳体表面反光带来的视觉廉价感。整个模型的结构设计完全贴合实际量产的散热风扇生产工艺，所有壁厚保持均匀一致，避免注塑生产过程中出现缩痕、缺胶等问题，安装孔位、电机空腔的尺寸都经过参数校验，能够直接匹配标准的120mm规格电脑散热风扇的组装需求，既可以作为电脑散热配件设计的参考模型，也可用于散热结构教学演示、风冷散热方案模拟的基础载体，模型的结构拆分清晰，各个特征参数可编辑调整，能够根据不同的散热需求修改扇叶数量、弧度、外框尺寸等参数，适配不同功率、不同安装场景的散热风扇设计需求。
