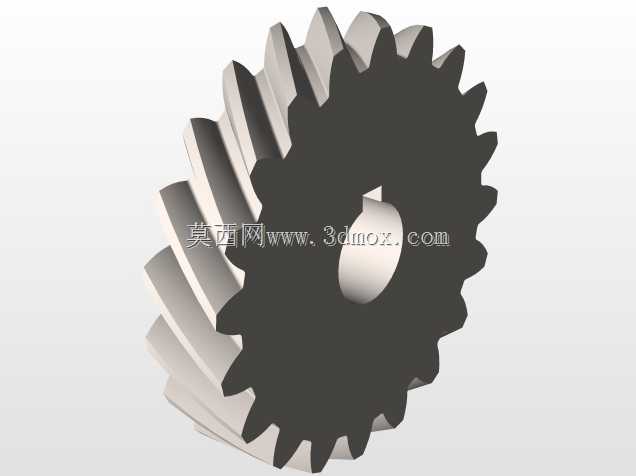

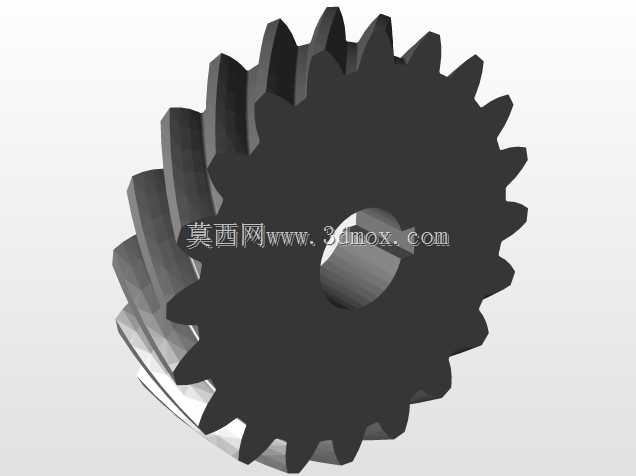

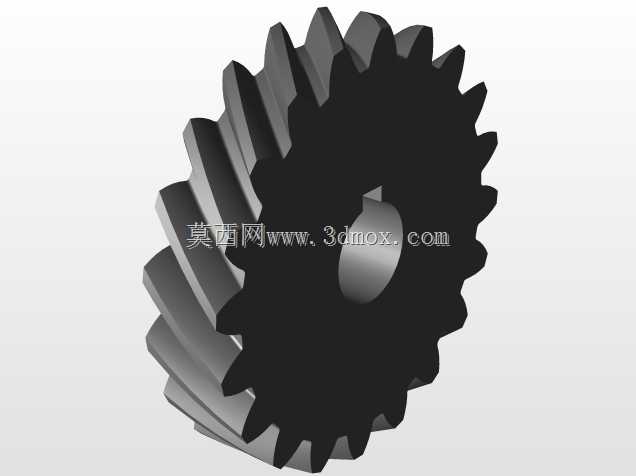

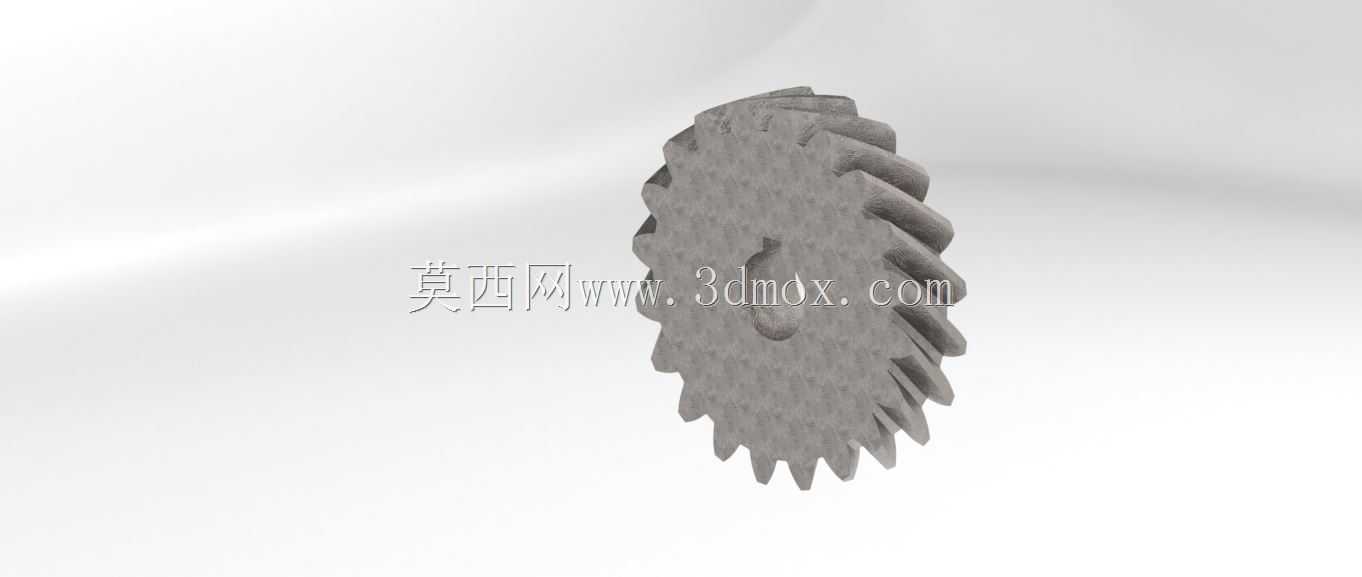

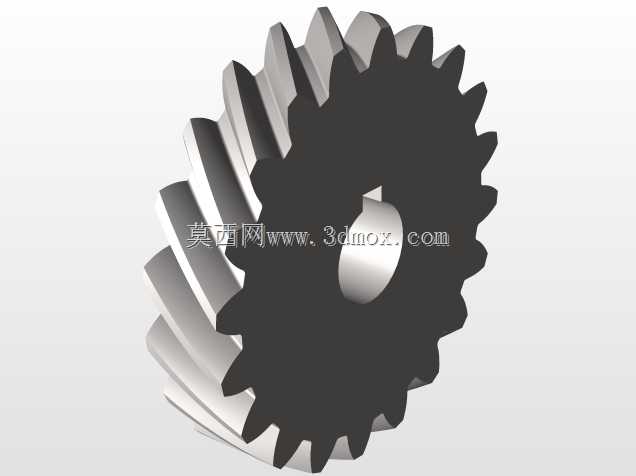

高精度斜齿排挡传动齿轮结构

这类斜齿结构的排挡齿轮，常应用在手动变速器的换挡啮合机构中，核心作用是在换挡过程中实现不同转速挡位的平顺啮合，传递发动机输出的扭矩，同时降低换挡时的齿轮冲击，避免打齿故障。从结构设计来看，该齿轮采用斜齿齿形设计，相比直齿齿轮，斜齿的啮合重合度更高，啮合过程是逐步进入、逐步退出的，传动过程更平稳，承载能力也更强，能适配乘用车、轻型商用车手动变速箱的中低速挡位传动需求。齿轮中心设置有带键槽的安装孔，可通过平键与传动轴实现周向固定，传递扭矩，安装孔的尺寸公差需要严格匹配对应轴径的配合要求，通常采用过渡配合保证安装同轴度，避免运转过程中出现偏心振动。齿部的参数设计需要匹配对应挡位的传动比，齿顶圆、齿根圆的尺寸边界要严格控制，保证与相邻挡位齿轮、同步器齿套的啮合间隙在合理范围内，避免出现换挡卡滞、脱挡的问题。齿轮的轮毂部分做了加厚处理，能提升齿轮整体的结构强度，承受换挡瞬间的冲击载荷，齿端做了倒角修形处理，方便换挡时同步器齿套能顺利滑入啮合，减少换挡阻力。在实际设备运行中，这类齿轮长期处于带载荷运转状态，齿面需要做硬化处理，提升耐磨性能，延长使用寿命，齿形的加工精度会直接影响传动的噪音水平和换挡手感，建模过程中需要准确还原齿向的螺旋角度、齿距、齿厚等关键参数，保证后续加工或仿真分析的准确性。设计时还要考虑齿轮的动平衡特性，尤其是高转速工况下使用的排挡齿轮，轮毂与齿圈的同轴度公差需要严格控制，避免高速运转时产生额外的径向力，加剧轴承磨损。这类齿轮除了应用在汽车变速器中，也可适配部分小型工程机械的换挡传动机构，不同应用场景下可以根据载荷需求调整齿宽、模数等参数，适配不同的扭矩传递要求。建模过程中需要重点还原齿面的螺旋升角、键槽的位置尺寸、轮毂的台阶结构，保证模型的装配兼容性，能直接导入装配体中完成干涉检查、运动仿真等工作，帮助设计人员提前验证换挡过程中的啮合轨迹，排查结构干涉问题，缩短产品开发周期。
