离合器从动盘总成三维结构设计

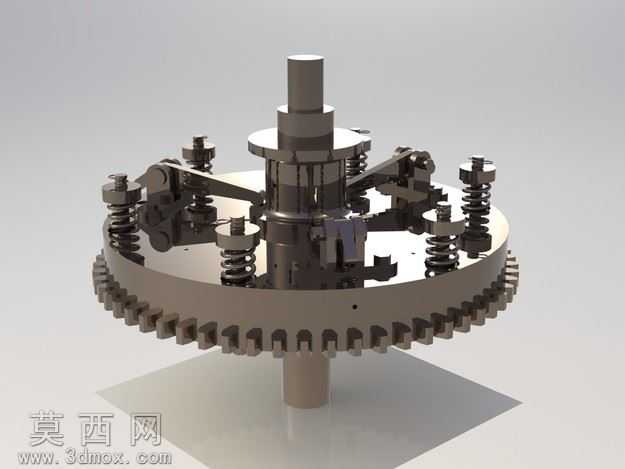

本模型为离合器从动盘总成，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械传动部件的实际装配逻辑，对每一处零件的配合公差、装配层级都做了对应还原，可直接用于结构验证、装配教学或方案演示。整体模型以中心主轴为装配基准，底部设置带周向轮齿的盘状基座，轮齿沿盘体下边缘均匀排布，齿形参数符合传动啮合的标准设计要求，可与对应主动齿件实现稳定啮合传动。盘体上方周向均匀布置多组螺旋压缩弹簧组件，每组弹簧配套设置定位柱与压装支座，弹簧的预压行程、线径参数均参考实际从动盘的减震缓冲需求设定，能够在传动过程中吸收扭矩波动带来的冲击，避免刚性传动造成的零件损伤。弹簧组件之间设置多组杠杆式压爪结构，压爪通过铰接销轴与盘体支座连接，可绕铰接点实现小角度摆动，压爪的工作面做了贴合摩擦接触的平面处理，能够在压紧状态下均匀传递轴向压力，实现动力的接合传递，在分离状态下随压盘抬起快速切断动力传输。中心轴部位设置多层轴套与定位台阶，既保证了主轴与盘体的同轴度，也为周边的压爪、弹簧组件提供了稳定的安装基准，轴体上下端的伸出段分别对应输入、输出端的装配接口，尺寸符合通用传动系统的安装匹配要求。渲染阶段采用金属材质为主的材质方案，盘体、轴类零件赋予磨砂合金钢材质，还原金属零件的哑光金属质感与细微加工纹理，弹簧零件赋予高弹性弹簧钢材质，突出弹簧表面的光洁金属特性，铰接销轴、紧固件等小零件做了镀锌防锈的材质处理，区分不同零件的表面处理工艺。场景采用柔和的影棚布光，主光源从斜上方投射，突出零件的结构层次与装配关系，阴影做了柔化处理，避免硬阴影遮挡结构细节，整体渲染效果清晰展现从动盘总成的内部构造与零件配合关系，能够直观呈现该部件接触传动、脱离断连的工作原理。设计过程中优先保证结构的可装配性与运动合理性，所有活动零件均预留了合理的运动间隙，压爪的摆动行程、弹簧的压缩量都经过运动仿真验证，确保模型能够完整模拟从动盘接合、分离的完整动作过程，不存在结构干涉或运动卡滞的问题。
