六旋翼无人机机架结构设计方案

这套六旋翼无人机的机架结构，在设计之初就瞄准了中小载荷航拍、农林植保小样测试、低空巡检类作业场景，没有盲目追求大载重冗余，而是把结构稳定性、拆装便捷性、振动抑制作为核心设计目标。从整体布局来看，六根机臂采用中心对称放射式排布，相邻机臂夹角保持60度均匀分布，这种布局相比四旋翼能在相同单旋翼拉力下提供更平稳的升力输出，单电机出现动力衰减时的容错阈值更高，不会像四旋翼那样单桨失效就快速失稳，更适合在楼宇间、林带上方这类气流紊乱的作业环境使用。

机臂部分选用矩形截面的中空杆件作为主体，截面尺寸经过受力校核，在保证抗弯刚度的前提下尽可能降低自重，杆件与中心安装板的连接位置设计了快拆式卡位结构，日常转场运输时可以快速将机臂拆下收纳，不需要反复拧动紧固螺丝，也能避免多次拆装后螺纹滑牙导致的连接松动。中心安装板采用分层式设计，上层预留了飞控、GPS模块、数传天线的安装孔位，孔位按照主流商用飞控的安装间距做了通用化设计，不需要额外打孔就能适配市面上多数成熟飞控硬件；下层板预留了电池挂载位、任务载荷挂点，挂点位置刚好落在整机重心的竖直轴线上，避免挂载设备后出现重心偏移影响飞行姿态。

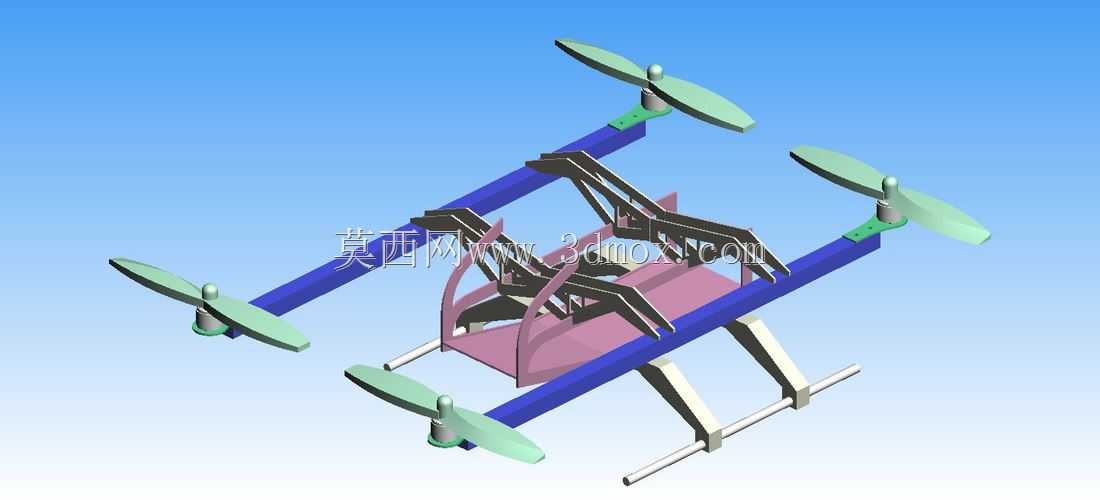

机架中部的夹持结构是设计的重点，这部分主要用来固定任务载荷，比如小型航拍云台、植保喷雾模组、巡检用的高清摄像头，夹持结构采用多段式镂空设计，在保证夹持力的前提下尽可能减少结构重量，同时镂空结构能给挂载的电子设备留出足够的散热空间，避免长时间飞行时设备积热。夹持结构与中心板之间设置了缓冲连接位，可以加装硅胶减震球，过滤旋翼转动带来的高频振动，避免振动传递到云台或者摄像设备上，导致拍摄画面出现果冻效应。

起落架部分采用斜撑式支腿设计，两根横向支撑杆作为落地支撑，支腿与中心板的连接角度经过反复调整，既保证降落时的支撑跨度，避免侧翻，又不会遮挡下方任务设备的作业视野，起落架的高度预留了足够的空间，能够容纳常见的三轴云台、小型喷雾泵等挂载设备，不会在起飞降落时磕碰地面。起落架支腿选用轻质高强度的工程塑料材质，在发生轻微硬着陆时能通过微小形变吸收冲击能量，不会直接将冲击力传递到中心板的飞控和电池部件上，降低硬着陆带来的硬件损坏风险。

从安装边界来看，整机展开后旋翼转动的外接圆直径控制在合理范围内，机臂长度经过匹配计算，相邻旋翼转动时不会出现桨叶打碰的情况，单根机臂末端的电机安装座按照标准22系列、28系列无刷电机的安装孔位设计，能够适配多数常用的航拍级、轻载荷作业级无刷电机，电机座的倾斜角度做了微小的内倾设计，能够提升飞行时的姿态响应速度，减少偏航动作时的动力损耗。中心板的层间距预留了足够的走线空间，电调、电源线、信号线可以顺着机臂内部的中空通道走线，避免线材外露缠绕桨叶，也能减少飞行时的风阻。

在实际使用场景中，这套机架结构适配的起飞重量覆盖1.2kg到2.5kg区间，既可以搭载高清航拍设备完成小范围的航测、活动拍摄任务，也可以挂载小型药箱完成庭院、小块农田的植保喷洒作业，还能搭载热成像模块完成电力线路、光伏板的低空巡检作业。设计时特意规避了复杂的异形曲面结构，所有结构件都可以通过常见的3D打印、型材切割方式加工制作，不需要开模就能完成小批量制作，对于无人机爱好者、小型作业团队来说，后期维护更换配件的成本很低，单个机臂或者起落架支腿损坏时，不需要更换整个机架，只需要替换对应损坏的部件即可。结构上没有多余的装饰性设计，所有的镂空、切角都是为了减重或者提升结构强度，比如机臂与中心板连接位置的加强筋，就是针对飞行时机臂根部受力最大的问题做的补强设计，能够减少长时间飞行后机臂根部出现的疲劳形变，保证机臂角度始终保持设计值，避免因为机臂形变导致的升力中心偏移，提升飞行的安全性和稳定性。
