医用胆石钳精细结构三维设计

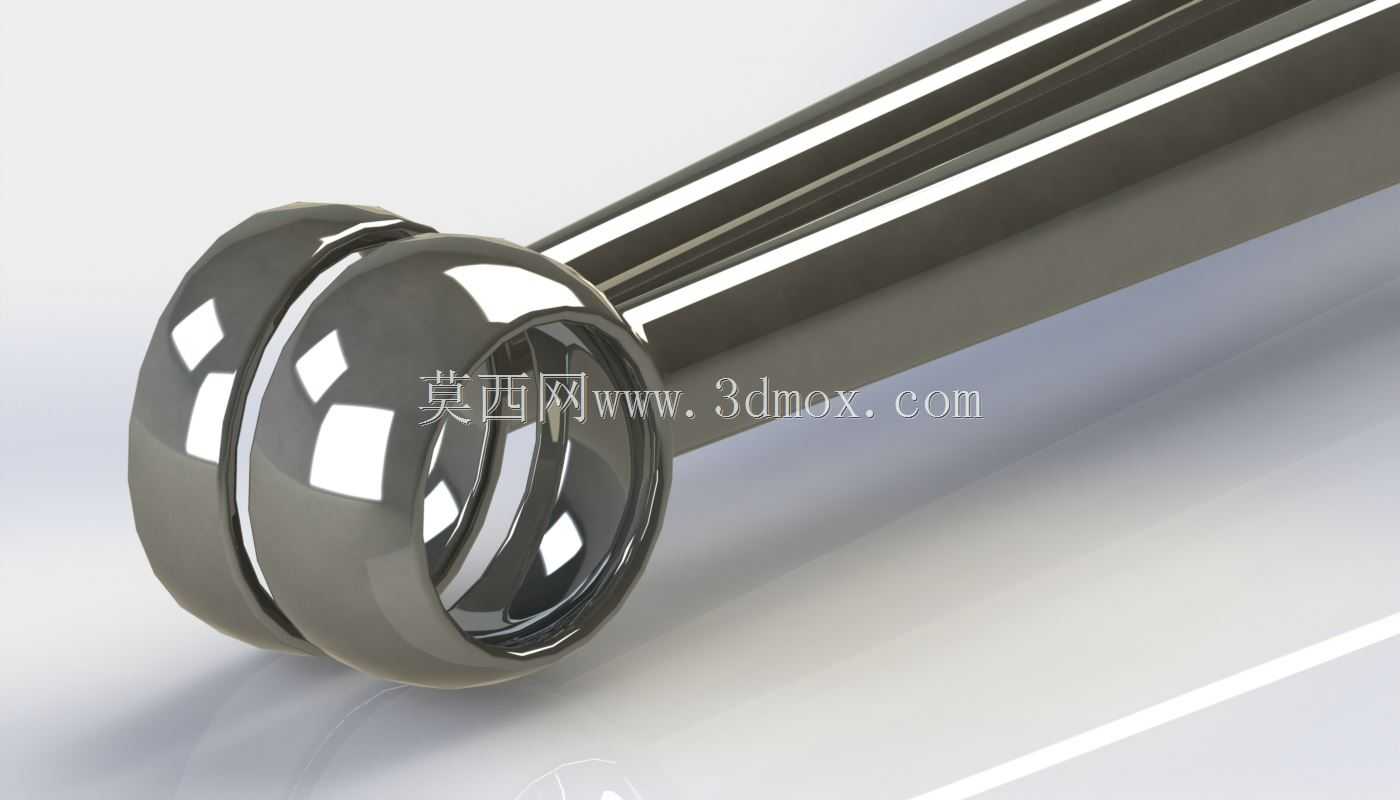

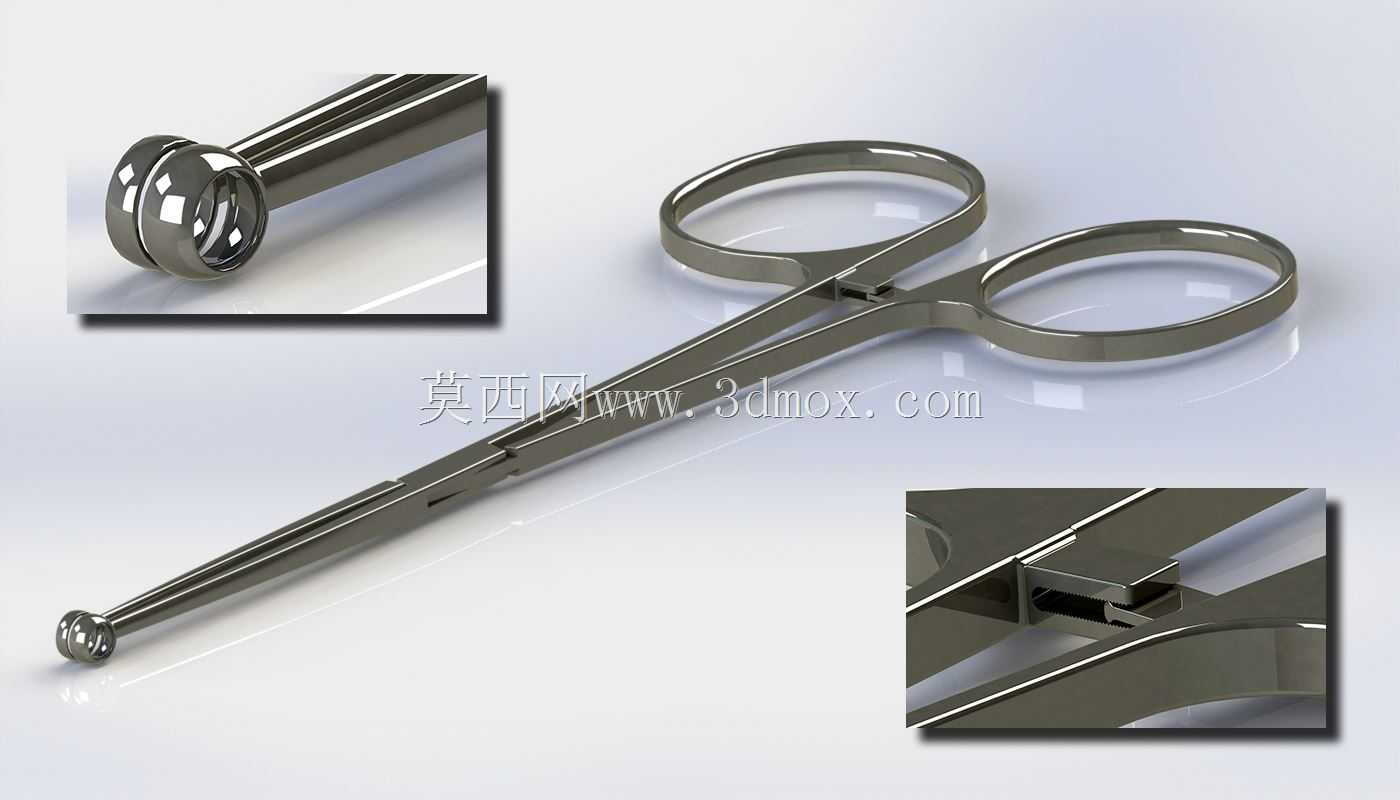

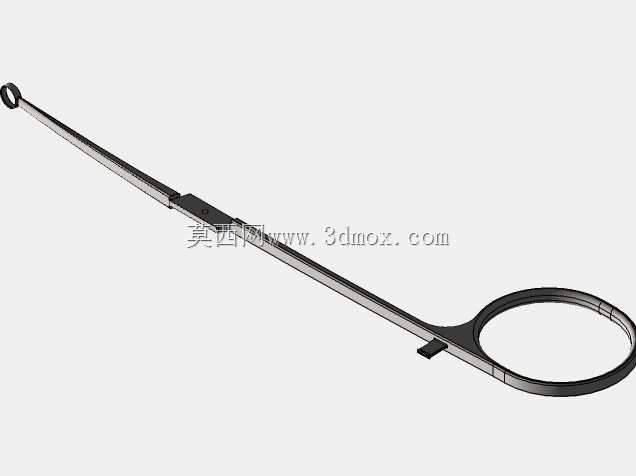

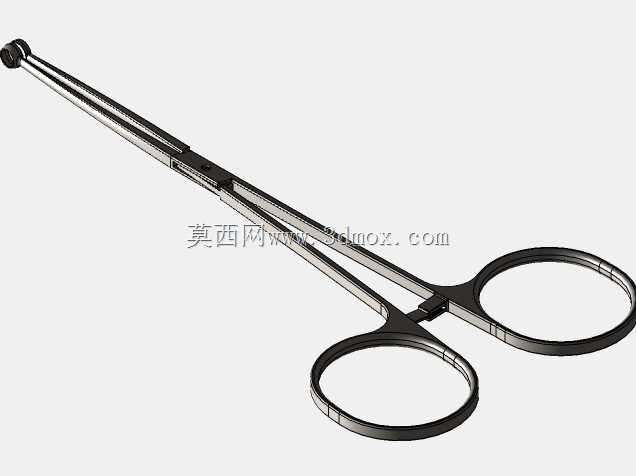

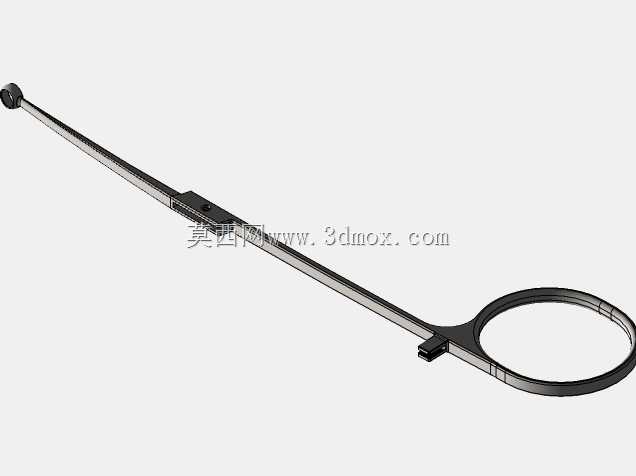

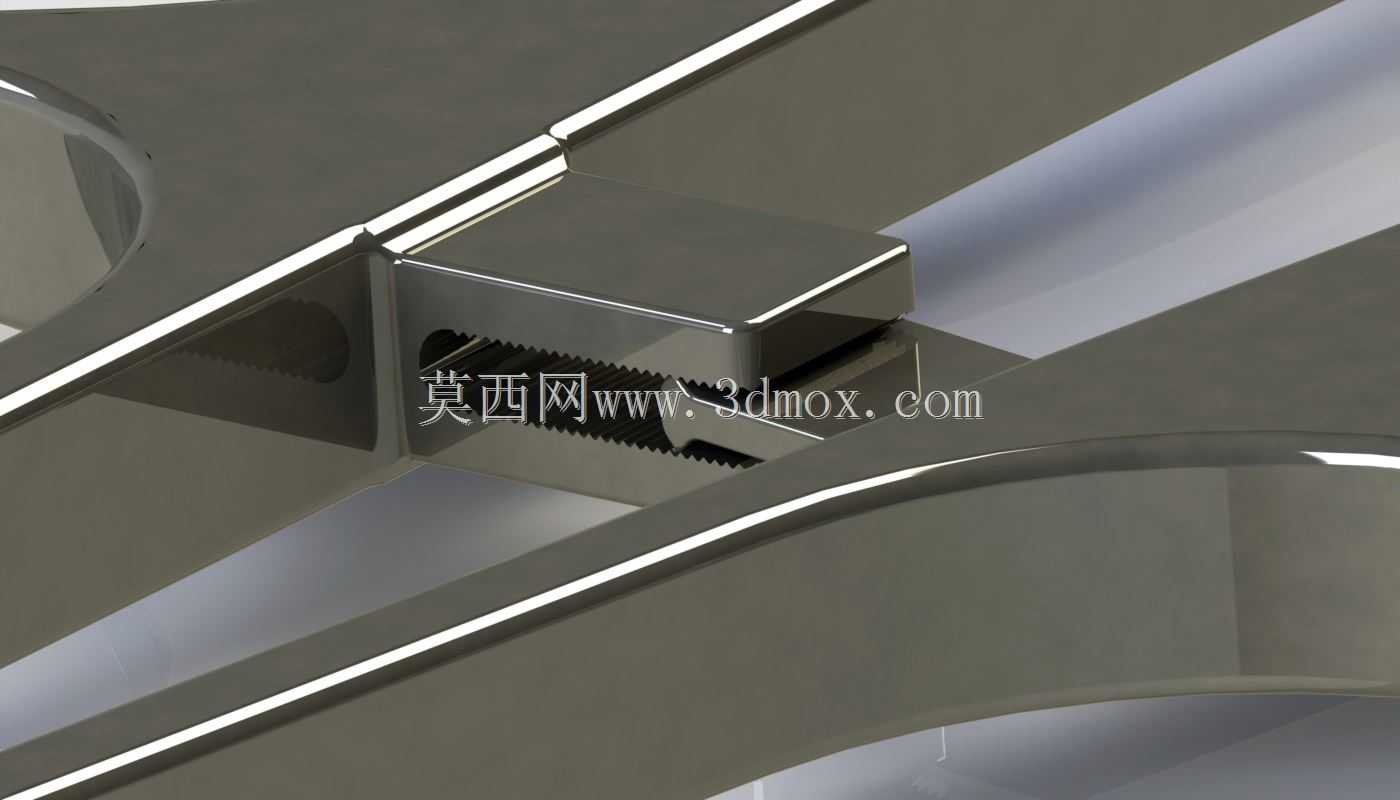

这款胆石钳的结构设计完全围绕胆道外科手术的实际操作需求展开，首先从钳头端的结构来看，采用了圆钝的球形端头设计，区别于普通组织钳的尖锐端头，核心目的是在进入胆道探查、夹取结石的过程中，避免划伤娇嫩的胆道内壁，降低术后胆道出血、胆瘘的发生风险，端头的球面弧度经过反复调整，既保证足够的接触面积来稳固夹持不同大小、形状的胆石，又不会因为夹持力过大夹碎结石导致碎石残留，增加术后复发的概率。钳身的杆部采用细长直型结构，长度设计匹配常规胆道手术的操作深度，杆身截面做了圆弧过渡处理，没有尖锐棱角，在经过腹壁穿刺通道或者手术切口置入时，不会对切口周围的软组织造成额外的牵拉损伤，杆身的刚性经过结构校核，在夹持较大结石施加握持力时，杆身不会出现明显的挠曲变形，保证钳头端的夹持力能够稳定传递，不会出现力值损耗导致结石滑脱。铰接部位采用了嵌入式的销轴连接结构，不同于普通剪刀类工具的外露销轴，这种结构能够避免销轴处的缝隙残留组织碎屑或者体液，降低术后清洗消毒的难度，同时铰接的阻尼经过调校，钳体开合的阻力均匀，术者操作时能够通过手指的力度精准控制钳头的开合幅度，在狭小的胆道操作空间内实现毫米级的动作控制，不会因为开合幅度过大误伤周围组织。指环部分的尺寸按照国人手指的平均周径设计，指环内侧做了圆弧卷边处理，长时间握持操作时不会硌伤术者手指，减少长时间手术带来的手部疲劳，两个指环的对称度经过严格控制，开合过程中不会出现偏摆，保证力的传递始终沿钳身轴线方向。从实际临床应用场景来看，这款胆石钳主要用于开腹或者腹腔镜辅助下的胆道切开取石手术，既可以用于胆总管内的结石取出，也可以用于肝内胆管浅表位置的结石探查夹取，设计过程中充分考虑了手术操作的视野限制，钳身表面做了哑光处理，避免手术无影灯照射时产生反光干扰术者的操作视野。在结构设计的细节上，钳头的咬合面做了细密的防滑齿纹，齿纹的深度控制在0.15mm左右，既能够提供足够的摩擦力防止结石滑脱，又不会因为齿纹过深嵌入结石内部导致结石破碎，同时齿纹的边缘全部做了钝化处理，不会在夹持过程中损伤周围的正常组织。钳身的整体重量控制在合理区间，采用医用不锈钢材质的等比例结构设计，重心落在铰接位置附近，术者握持时能够轻松调整器械角度，不需要额外施加力量来平衡器械重量。安装边界方面，这款器械属于手持操作器械，不需要额外的设备连接，整体的最大开合角度控制在30度以内，在狭小的术野空间内操作时不会占用过多的操作空间，能够和胆道拉钩、胆道镜等其他手术器械配合使用，不会出现器械之间的干涉。设计过程中还参考了大量临床手术的操作反馈，针对传统胆石钳容易出现的夹持力不足、端头易划伤组织、铰接部位易藏污纳垢等问题做了针对性的结构优化，比如将铰接部位的配合间隙控制在0.02mm以内，既保证开合顺畅，又不会让组织碎屑进入配合缝隙，钳头端的球形端头直径做了不同规格的适配，对应不同直径的胆管使用场景，杆身的直线度公差控制在0.1mm/100mm以内，保证器械置入过程中能够顺畅沿胆道走行方向推进，不会出现卡顿或者戳伤管壁的情况。指环的位置和钳身的夹角经过人体工程学校核，术者手部保持自然握持姿势时，钳头端能够自然对准手术操作区域，减少手腕部的扭转角度，降低长时间操作的疲劳感。
