FCI56引脚ECU防护盖板结构设计

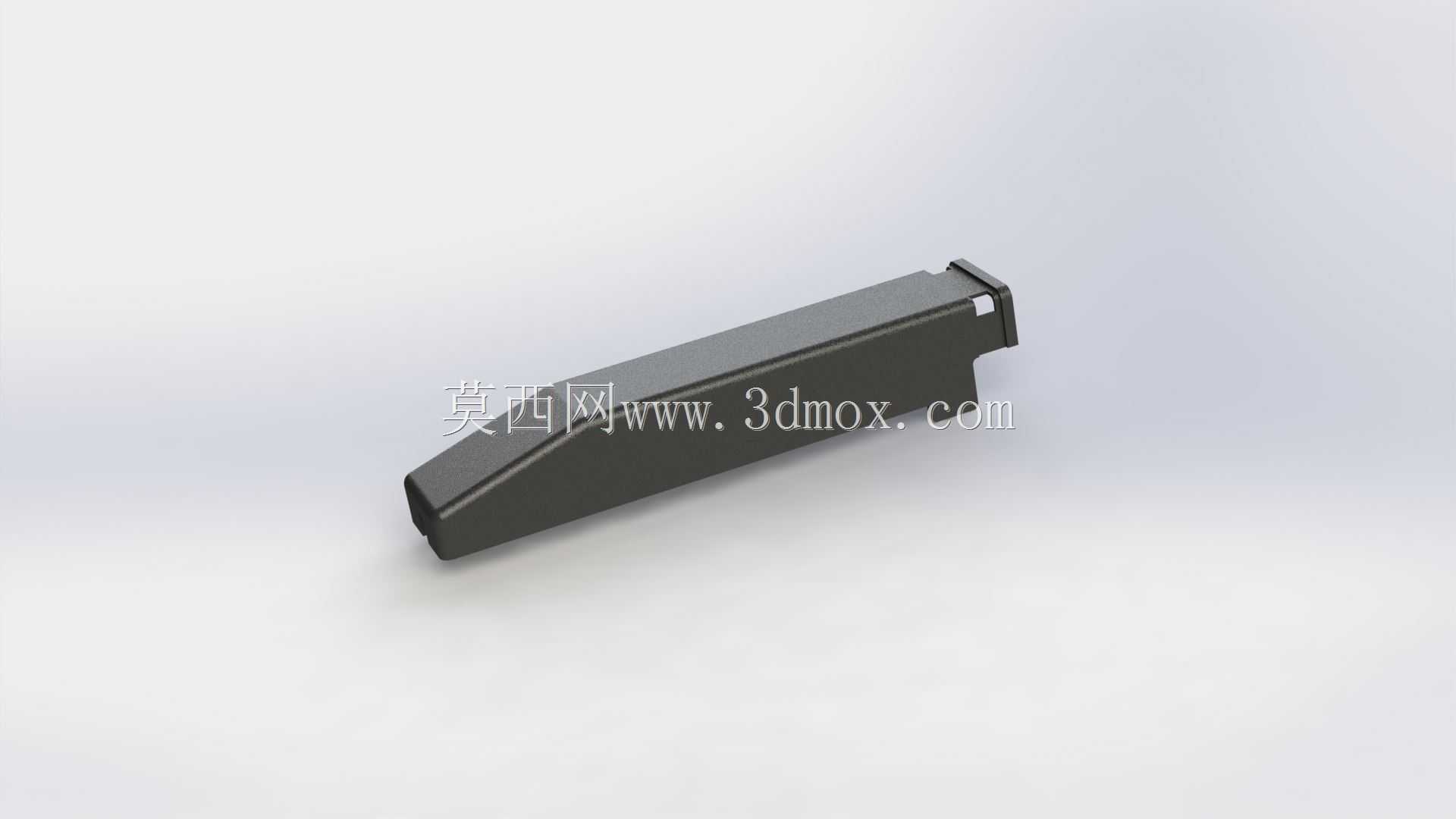

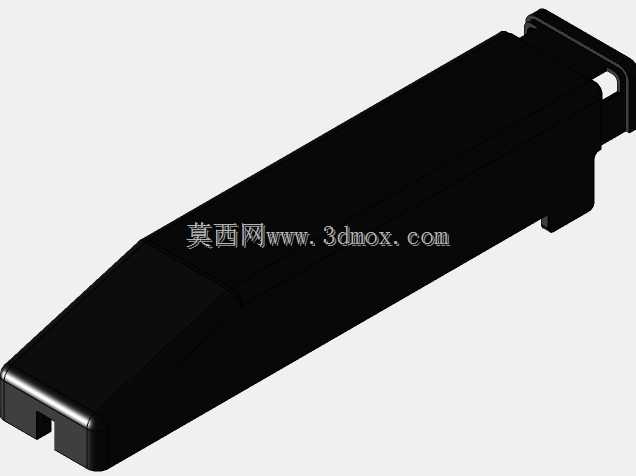

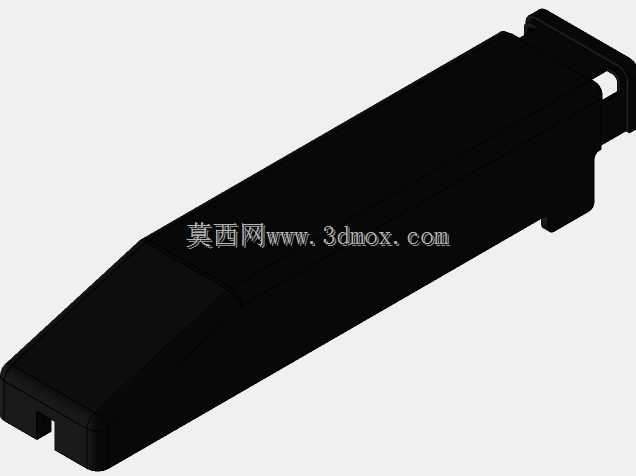

车载电控单元的接插端防护，一直是汽车电子装配环节容易被忽略却直接影响整车电控可靠性的细节，这款适配FCI56针脚连接器的防护盖板，正是针对车载自动ECU的接插端防护需求开发的结构件。在整车电控系统的装配场景中，ECU作为车辆自动控制逻辑的核心载体，其外接连接器的针脚裸露风险直接关联信号传输稳定性，尤其是在底盘、发动机舱周边布置的ECU单元，日常面临泥水飞溅、灰尘侵入、线束拉扯剐蹭的复杂工况，没有适配的盖板防护，很容易出现针脚氧化、异物短路、接插松脱的故障，这类故障排查起来往往需要拆解大量周边饰件与线束，售后维护成本极高。从实际使用功能来看，这款盖板的核心作用是在ECU连接器完成线束接插后，扣合在连接器尾端，一方面形成物理防护层，阻挡外界的灰尘、水汽、油污接触针脚接插部位，避免金属接插件出现氧化腐蚀导致的接触电阻增大、信号传输中断问题；另一方面，盖板的卡扣结构可以和连接器本体形成锁止配合，抵消车辆行驶过程中持续振动带来的接插件松脱力，避免车辆在颠簸路面行驶时出现线束接插端退针、接触不良的问题。在设计思路上，这款盖板没有采用冗余的复杂结构，整体顺着连接器的楔形外形做随形设计，主体为长条楔形结构，一端做斜切收边，刚好匹配连接器尾端的出线角度，不会和线束的弯折走向产生干涉，盖板靠近端部的位置设计了方形挂耳结构，这个挂耳并非装饰结构，在实际装配中可以和连接器本体的凸台形成卡扣配合，同时也能作为装配时的受力点位，方便工人徒手完成扣合操作，不需要额外的工装辅助，适配整车流水线的快装节拍。从安装边界来看，这款盖板的内腔尺寸完全贴合FCI 56引脚211PL562L0011型号连接器的尾端外形，扣合后不会突出连接器本体的安装轮廓，不会占用ECU安装位周边的预留间隙，在ECU整体装入安装支架时，不会出现盖板和支架、周边线束、车身钣金的干涉问题；盖板的壁厚设计兼顾了防护强度和装配韧性，常温下扣合时不会因为卡扣形变出现脆裂，低温环境下也能保持足够的结构强度，不会因为车辆行驶振动出现开裂脱落。在实际选型适配时，需要注意这款盖板是专属适配对应型号的56针FCI连接器，不能通用在其他针脚数、其他品牌的ECU连接器上，装配前需要确认连接器的针脚排布、尾端外形尺寸和盖板内腔完全匹配，扣合时要听到卡扣锁止的脆响才算装配到位，避免虚扣导致的防护失效。这类防护盖板虽然是ECU总成上的小型结构件，但直接决定了电控接插部位的长期可靠性，在三维建模过程中，需要严格匹配连接器的外形公差，尤其是卡扣的配合尺寸、内腔的避让尺寸，要预留足够的装配公差，避免出现扣合过紧装配困难、或者扣合过松容易脱落的问题，建模时还要考虑注塑成型的工艺特性，壁厚保持均匀，避免出现注塑缩痕、翘曲导致的装配尺寸超差。
