标准直齿圆柱传动齿轮三维建模作品

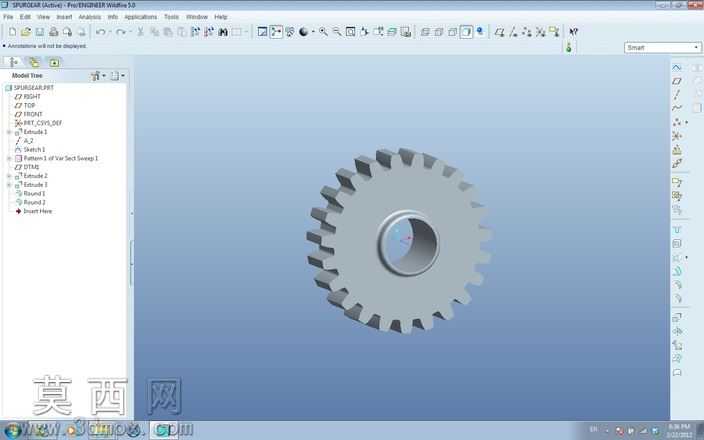

本作品为标准参数直齿圆柱齿轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计手册中直齿圆柱齿轮的齿廓规范，以渐开线齿形为核心构建逻辑，保证齿形参数符合通用传动设计的公差要求。建模初期先梳理齿轮的核心结构组成，将整体拆分为轮齿、轮缘、轮毂、中心轴孔四个核心结构模块，先绘制齿轮的分度圆、齿顶圆、齿根圆基准参考线，通过渐开线方程生成单齿的精准齿廓曲线，对齿廓曲线进行平滑校验后，通过圆周阵列操作生成整圈均匀分布的轮齿，阵列过程严格保证齿距的均匀度，避免出现齿距偏差影响后续啮合仿真的准确性。完成轮齿部分构建后，进行轮体部分的建模，按照齿轮的传动受力需求设计轮缘与轮毂的连接厚度，中心轴孔采用通孔设计，孔壁预留了键槽安装的对应结构，方便后续与传动轴进行装配定位，轴孔与轮毂的过渡位置添加了标准圆角结构，减少应力集中风险，提升齿轮长期传动的结构强度。材质设置上模拟常用的45号调质钢材质效果，赋予轮体均匀的金属哑光质感，对齿面部分做了细微的粗糙度区分，还原实际机加工齿轮的表面质感，渲染过程采用柔和的均匀漫反射光源，清晰展现轮齿的齿形轮廓、轮毂的结构细节以及各部分的过渡衔接，避免光影过重遮挡结构特征。设计过程中充分考虑齿轮的实际应用场景，所有结构尺寸均按照通用传动的常用参数设定，齿顶高系数、顶隙系数均采用标准值，既可以用于机械原理课程的教学演示，也可以作为通用传动机构设计的基础零件，直接导入装配体中完成啮合传动的装配验证，建模过程中对所有特征做了参数化关联，后续可通过修改模数、齿数、齿宽等核心参数快速生成不同规格的同类型齿轮，大幅提升同类零件的设计效率。
