多轴啮合齿轮传动组件结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:314544
  • 多轴啮合齿轮传动组件结构设计

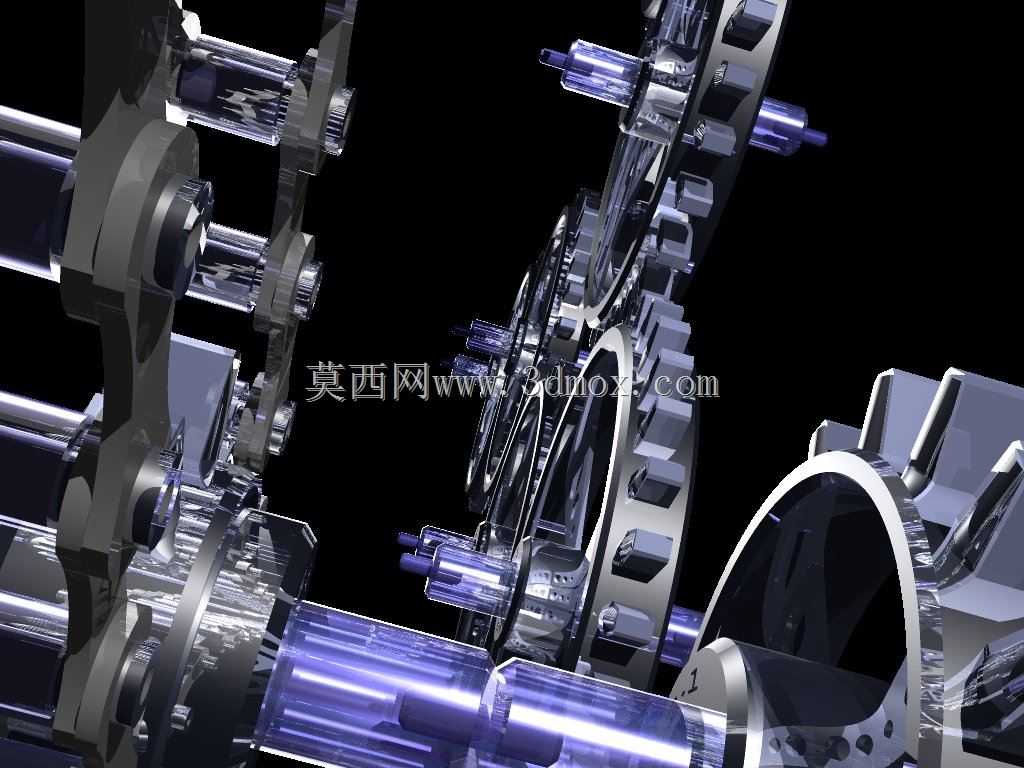

在各类需要动力传递、转速转矩匹配的工业设备场景中,齿轮传动组件始终是核心的动力传递单元,从重型冶金设备的主传动链路,到轻工包装设备的进给机构,再到精密机床的主轴传动系统,这类多轴啮合的齿轮传动结构都承担着将原动机输出的动力按照工况需求调整转速、改变转矩传递方向的核心作用。不同于单对齿轮的简单传动,这套多轴排布的齿轮传动结构在设计阶段首先要匹配安装空间的边界约束,所有轴系的中心距需要严格按照传动比分配结果计算确定,相邻啮合齿轮的齿侧间隙要控制在合理区间,既要避免间隙过大导致传动反向冲击、传动精度下降,也要防止间隙过小造成运转卡滞、齿面异常磨损。从结构布局来看,这套传动组件采用平行轴与交错轴结合的排布方式,能够在有限的安装空间内实现多级减速,同时完成动力传递方向的转换,适配设备内部紧凑的布局要求,轴系上配套的轴肩、定位台阶结构,能够为齿轮、支撑轴承提供精准的轴向定位,避免运转过程中出现轴向窜动影响传动平稳性。在实际应用场景中,这类传动组件可以直接集成到各类专用设备的动力舱内,输入端连接驱动电机输出轴,输出端连接工作执行机构,根据不同的负载工况,设计阶段会对齿面接触强度、齿根弯曲强度进行校核,确保在额定负载下长期运转不会出现齿面点蚀、断齿等失效问题。齿形设计上采用渐开线齿形,能够保证传动过程中瞬时传动比恒定,降低运转过程中的振动与噪声,齿轮与轴的连接采用平键周向定位的方式,既能够保证转矩的可靠传递,也方便后期维护过程中的拆装更换。安装边界方面,整套组件的外围轮廓尺寸适配常规设备的传动舱安装位,各轴端的伸出长度按照标准密封件、联轴器的安装尺寸预留,支撑位的轴颈尺寸匹配常用标准滚动轴承的内径规格,不需要额外定制非标轴承即可完成装配,降低了整套结构的生产与维护成本。在功能特性上,这套传动结构能够实现大传动比的动力传递,相比带传动、链传动,齿轮传动的传动效率更高,传动比精度更稳定,适合对转速匹配精度要求较高的工作场景,比如自动化生产线的分度进给机构、精密输送设备的驱动单元,都可以采用这类结构作为核心传动单元。设计过程中还充分考虑了润滑路径的预留,齿轮啮合区域的下方空间可以容纳润滑介质,运转过程中齿轮带起的润滑油能够持续覆盖啮合齿面与轴承位置,不需要额外设计复杂的强制润滑回路,就能够满足中低速运转工况下的润滑需求,减少了附属结构的设计复杂度。轴系的支撑位置采用跨距合理的双支撑结构,能够抵消齿轮啮合过程中产生的径向力,避免轴系出现挠曲变形影响齿轮啮合精度,各齿轮的宽度按照传递转矩的大小匹配设计,在保证承载能力的前提下尽可能控制组件的整体重量,减少不必要的材料消耗。对于设备选型与结构设计从业者来说,这类多轴齿轮传动结构的设计逻辑具备很强的参考价值,从中心距的分配、齿形参数的确定,到轴系定位结构、安装边界的预留,都遵循了通用机械传动设计的规范,既能够满足常规工业场景的使用需求,也可以根据特定的工况参数调整齿轮模数、齿数、轴系排布方式,衍生出适配不同负载、不同安装空间的传动方案。在实际装配过程中,只需要按照轴系的装配顺序依次将轴承、齿轮、定位套安装到对应轴段,调整好齿侧间隙后将轴组件固定到传动箱体内,就可以完成整套传动单元的装配,装配过程不需要特殊的专用工装,常规的机械装配工具即可完成操作,适合批量生产与现场维护作业。
