曲面垂直螺钉安装螺丝刀辅助定位工具

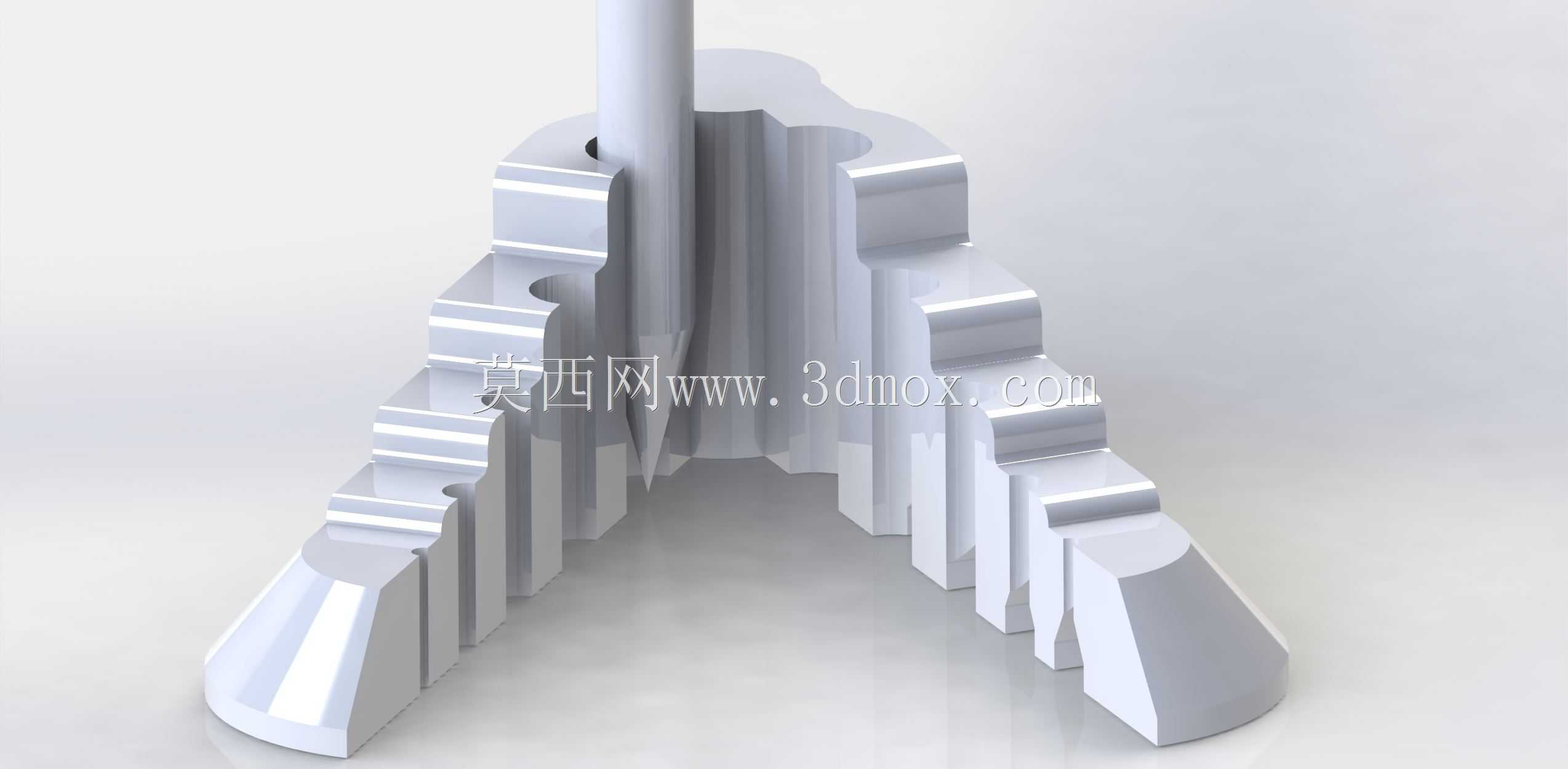

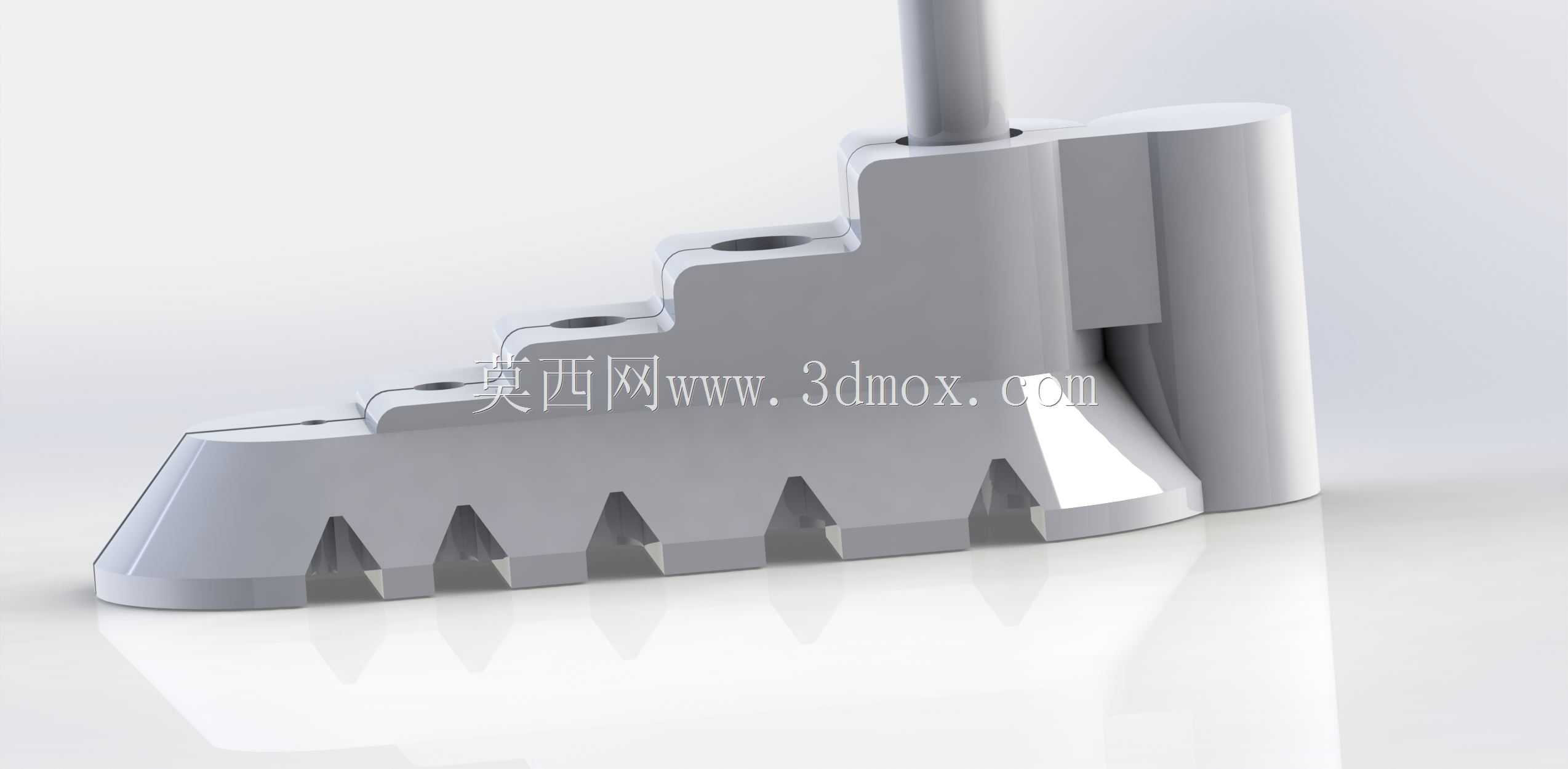

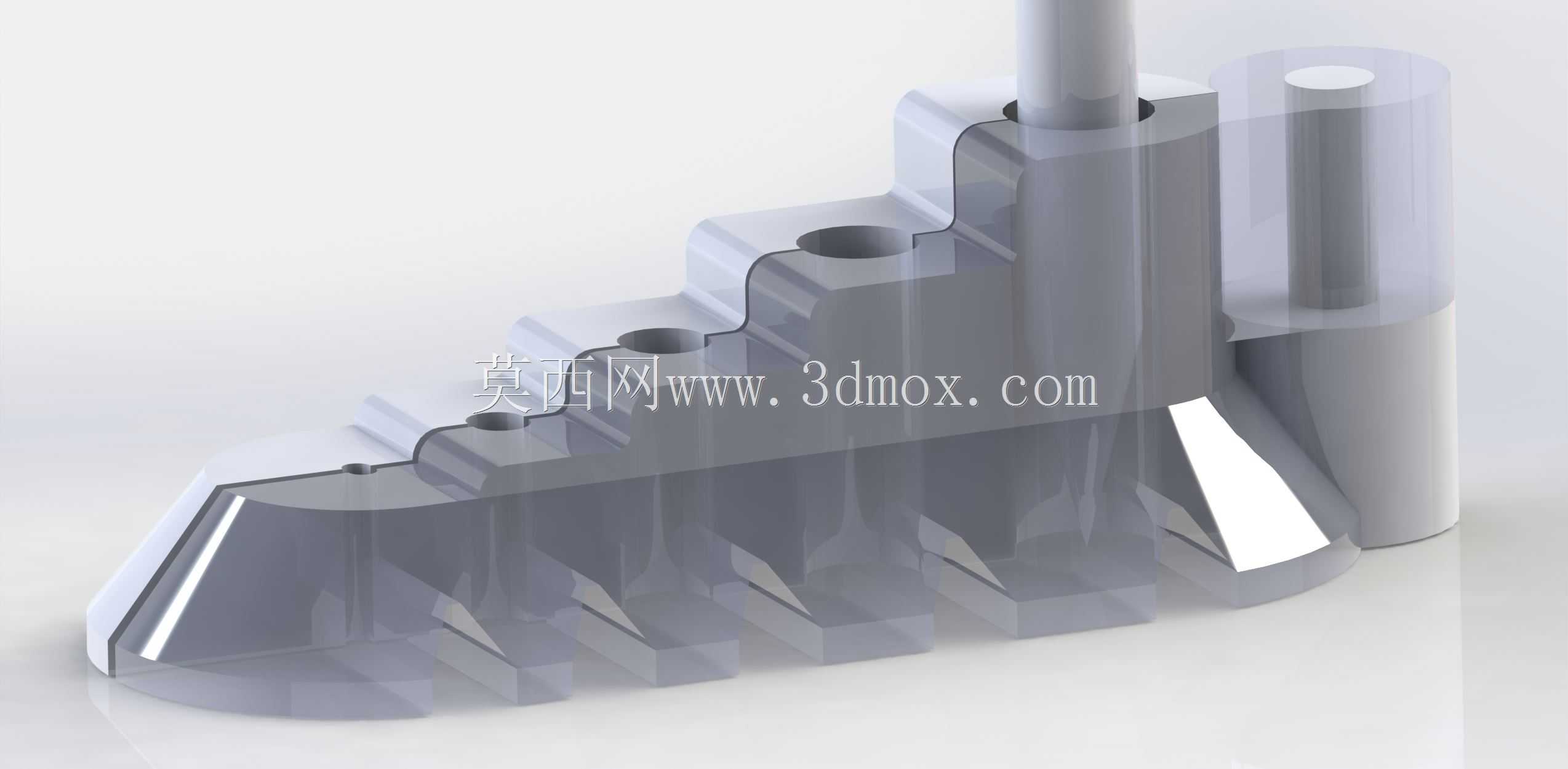

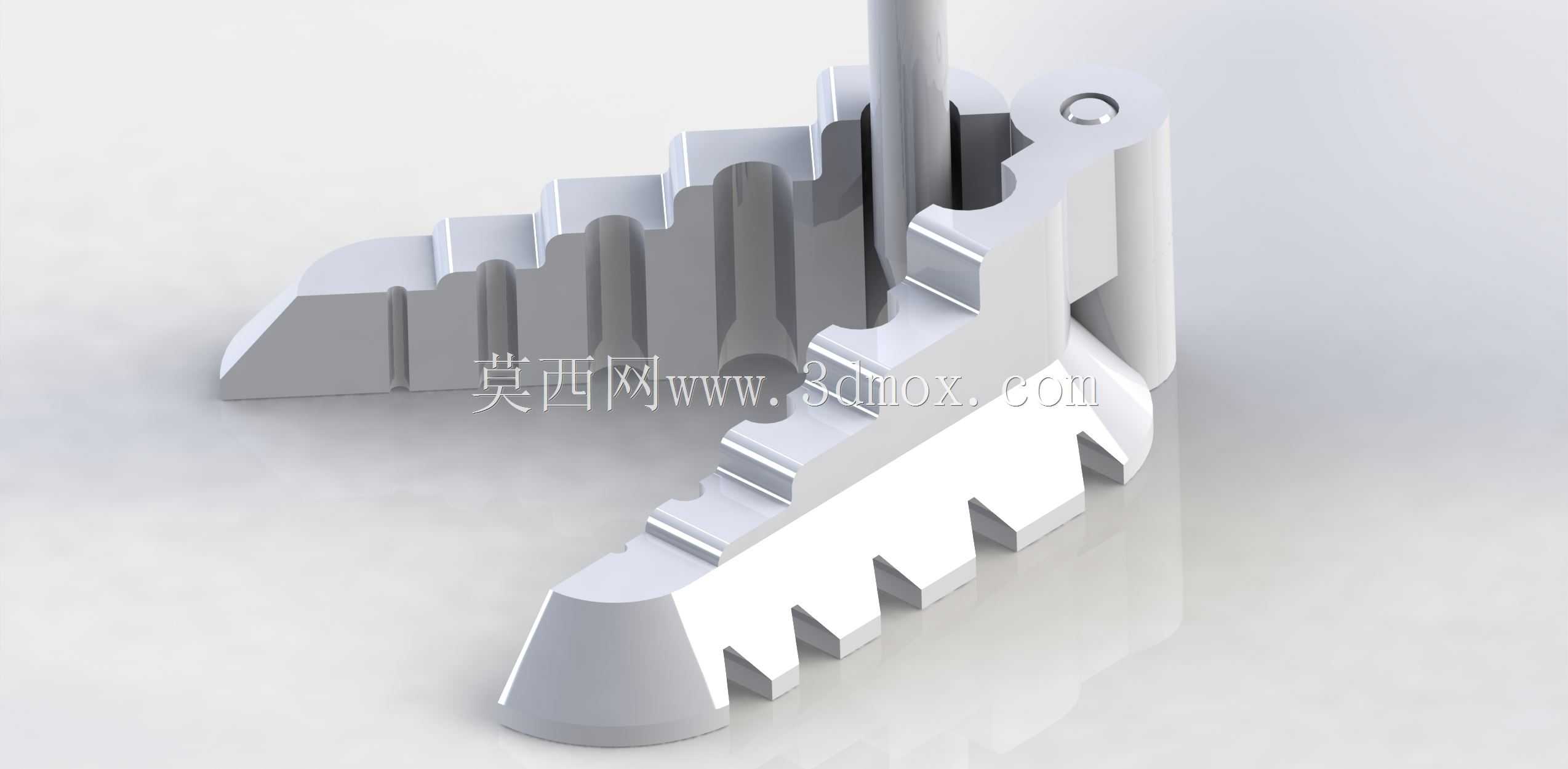

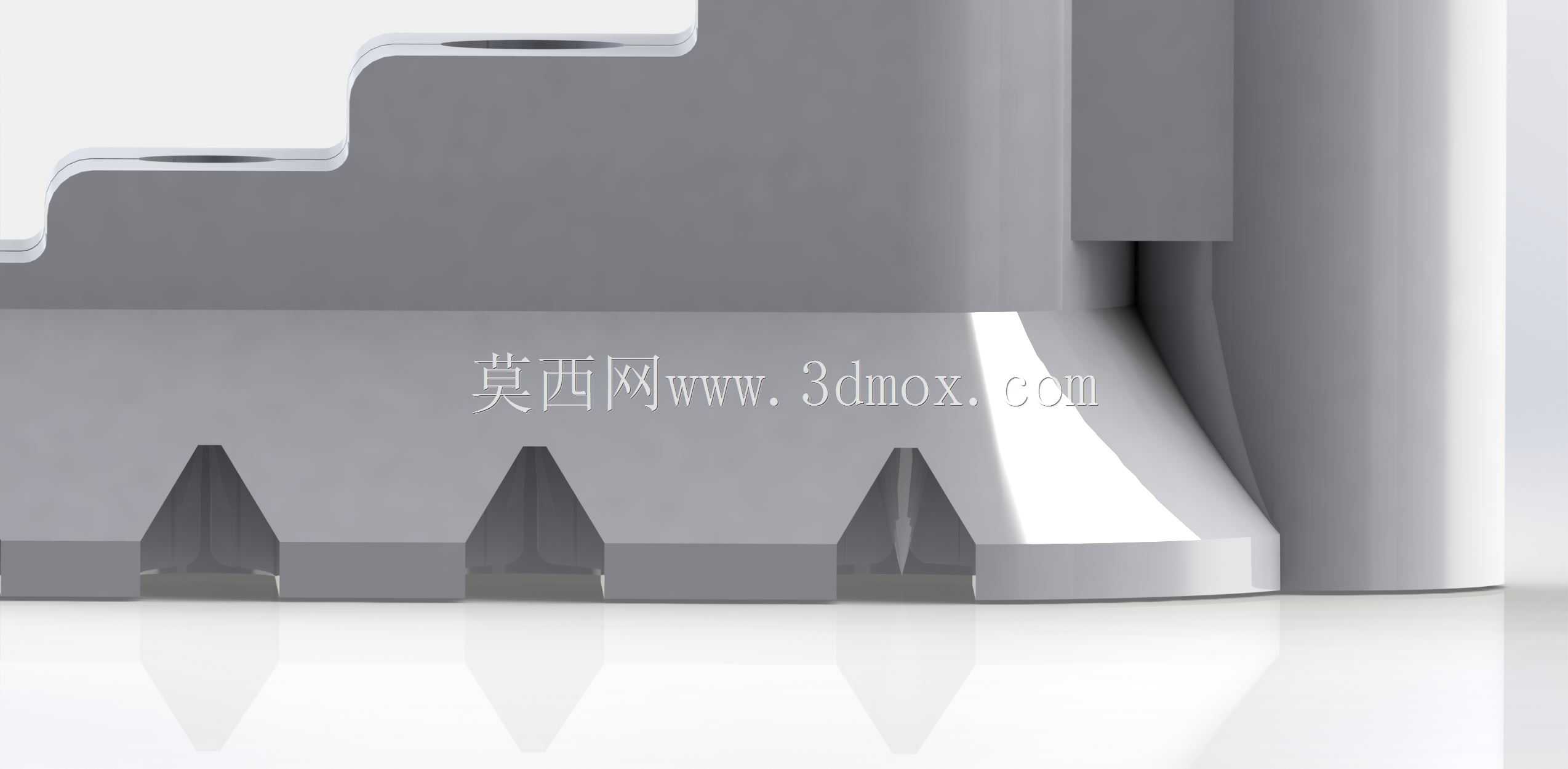

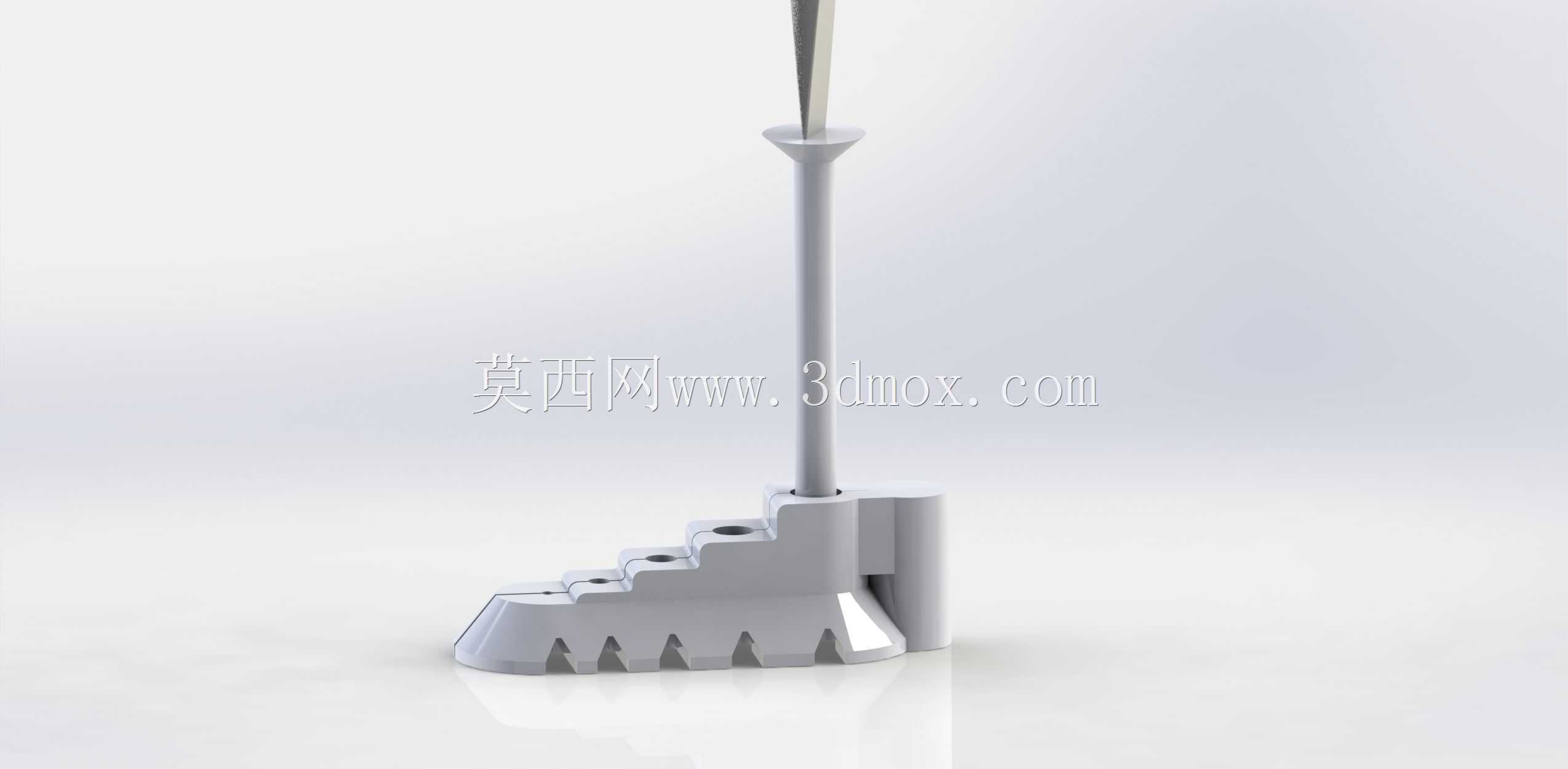

在设备装配、钣金加工、异形构件维修等场景中，曲面基材上的螺钉垂直安装一直是一线装配人员的常见痛点——常规手持螺丝刀作业时，很难精准控制刀杆与曲面安装点法线方向重合，极易出现螺钉偏斜、螺纹乱牙、安装孔位崩边、螺钉锁附后受力不均断裂等问题，尤其是在弧面钣金、注塑曲面壳体、异型管道外壁这类非平面基材上作业时，单靠人手把控垂直度的误差往往超过5度，不仅影响装配效率，还会直接降低连接结构的长期可靠性。这款螺丝刀辅助定位工具，正是针对这类非平面螺钉安装场景开发的手动作业辅具，核心作用是在螺丝刀作业过程中提供稳定的垂直导向基准，让操作人员无需反复调整手腕角度，就能保证螺钉始终沿安装点曲面法线方向垂直旋入基材。从结构设计来看，该工具主体采用一体化成型的阶梯式支撑基座，基座底部设置了多组不同曲率的锯齿形贴合齿面，作业时可根据安装位置的曲面弧度选择对应贴合面，让基座能够稳定贴合在不同曲率的凸面、凹面甚至小半径弧面上，不会出现打滑、偏移的情况；基座中部开有同轴导向通孔，孔内径与常用规格螺丝刀杆的外径做小间隙配合，间隙控制在0.1mm以内，既保证螺丝刀杆可以在孔内顺畅上下滑动完成旋拧动作，又能限制刀杆的径向摆动量，从结构上保证刀杆始终与基座贴合面的垂直基准保持一致。基座上部设置了阶梯式限位台阶，可适配不同长度的螺丝刀头作业需求，当螺丝刀下压旋拧时，台阶面可限制刀杆的过度下压行程，避免螺钉锁附过深破坏基材表面。导向孔入口处做了喇叭口倒角设计，方便操作人员快速将螺丝刀杆插入导向孔，减少对位辅助时间。基座侧面设置了加厚的握持挡边，作业时可用拇指和食指捏住挡边将基座按压固定在安装位置，挡边表面做了防滑纹理处理，即使手上沾有少量油污也能稳定施力，不会出现基座移位的情况。从安装边界尺寸来看，该工具的基座最大宽度控制在40mm以内，可深入到狭窄的设备内腔、构件间隙等常规垂直定位工具无法到达的位置作业；基座底部的贴合齿面覆盖了R5到R50的常用曲面曲率范围，可适配绝大多数工业场景中遇到的曲面安装面，不管是小型电子设备的弧形外壳，还是工业管道、弧形钣金构件的外壁安装，都能找到合适的贴合面保证定位基准稳定。导向孔的适配范围覆盖了直径3mm到8mm的常用螺丝刀杆，对应M2到M6的常用机螺钉、自攻螺钉安装需求，基本覆盖了日常装配、维修作业中的常用螺钉规格。不同于电动螺丝批的垂直定位附件，这款手动辅具不需要额外的动力配套，也没有复杂的调节机构，整体结构简单可靠，没有易损活动部件，可适应车间、户外维修等复杂作业环境，即使沾染金属碎屑、油污也能正常使用，日常维护仅需定期清理导向孔内的杂物即可。在实际作业流程中，操作人员只需先将螺钉预放在安装孔位上，再将该工具的基座贴合面压在安装点周围的曲面上，调整位置让导向孔对准螺钉头部的刀槽，随后将螺丝刀穿过导向孔卡入刀槽，即可直接进行旋拧作业，整个过程中不需要刻意把控螺丝刀的垂直角度，导向孔会自动限制刀杆的倾斜角度，最终锁附完成的螺钉垂直度误差可控制在0.5度以内，完全满足精密装配的垂直度要求。这种设计也大幅降低了新入职装配人员的作业门槛，不需要长期的手感积累就能完成高垂直度要求的曲面螺钉安装，可有效减少因螺钉安装偏斜导致的返修、零件报废问题，提升整体装配作业的一致性。在结构强度设计上，该工具的基座采用高刚性工程塑料材质一体成型，既保证了支撑结构的刚性，不会在按压施力时出现形变影响定位精度，又避免了金属材质工具容易刮伤工件表面涂层的问题，适合对表面外观要求较高的装饰面、喷涂面安装作业。基座底部的锯齿形贴合齿做了圆角钝化处理，不会在工件表面留下压痕，对于薄壁钣金、软质塑料基材的安装场景也十分友好。
