Locost轻量化钢管赛车车架结构设计

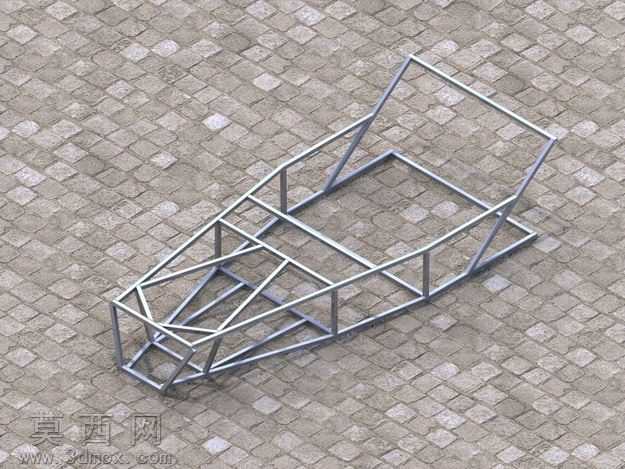

本作品为Locost风格轻量化钢管赛车车架的三维建模设计成果，整体采用空间桁架式管架结构方案，建模过程严格遵循轻量化赛车的结构力学设计逻辑，以等直径金属管材作为核心承载构件，通过精准的空间点位定位搭建出完整的车架承载框架。建模阶段首先完成整车硬点坐标的标定，依次确定前舱安装位、驾驶舱乘员空间、后动力总成安装区域的边界尺寸，所有管材的连接节点均做共线对齐处理，避免出现应力集中的突兀衔接，每一段管材的走向都经过受力路径优化，让车架在承受加速、制动、过弯侧倾等不同工况载荷时，作用力可以顺着管材轴向顺畅传递，充分发挥金属管材的轴向承载优势，在降低整体自重的同时保障结构刚性。渲染环节采用哑光金属材质模拟真实钢管的表面质感，搭配砖石地面的写实环境贴图，通过柔和的漫反射光照清晰呈现车架的空间层次，每一处管材的交叉衔接位置都做了精细的倒角处理，还原真实焊接车架的节点细节，没有出现构件穿模、错位的问题。从结构布局来看，车头部分采用收敛式三角桁架结构，用于承接前悬挂安装点与碰撞吸能需求，驾驶舱区域设计了环绕式防滚管架，预留出符合人机工程的驾乘空间，侧边防撞杆采用双层斜向支撑布局提升侧向抗冲击能力，后段框架预留了动力总成与后悬挂的安装接口，所有安装点位都做了平面基准预留，方便后续其他系统的装配匹配。整个建模过程完全围绕自制轻量化跑车的搭建需求展开，既还原了Locost车架经典的开放式管架设计特征，也对局部支撑结构做了优化调整，让整体结构的受力分布更加合理，可作为自制钢管赛车、业余赛道用车车架设计的参考模型，清晰展现了空间桁架式车架从点位规划到构件搭建、材质表现的完整建模流程。
