变切角端铣刀切削结构三维设计

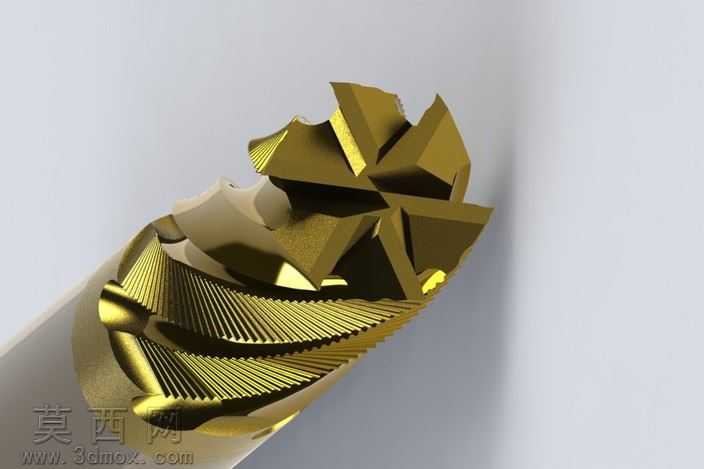

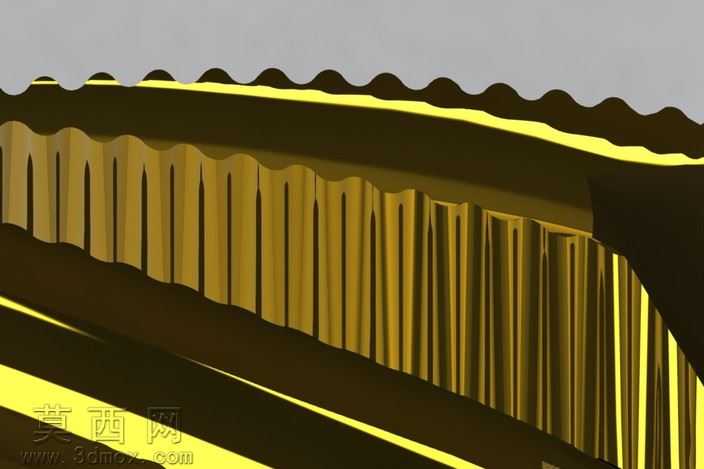

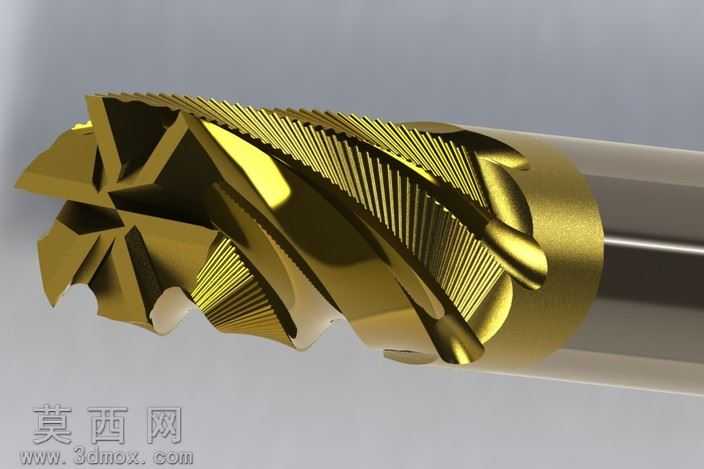

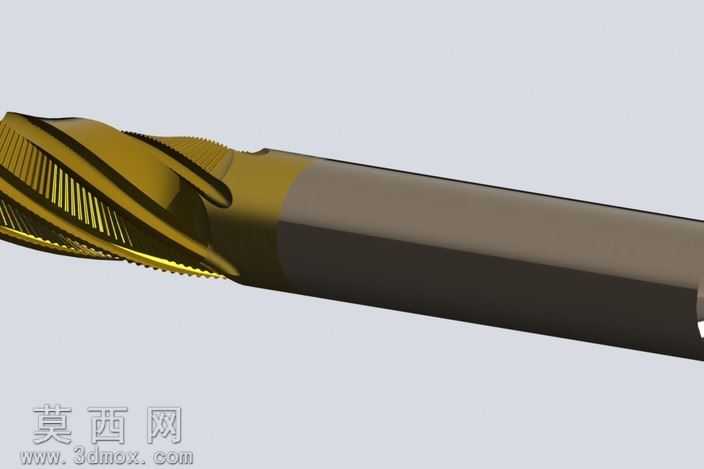

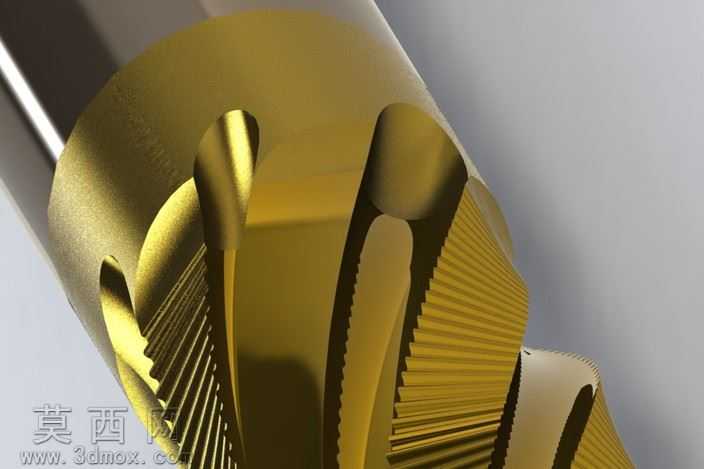

本作品为变切角端铣刀的三维建模设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对端铣刀的核心切削部分进行参数定义，区分不同刃段的切角变量，摒弃传统等切角端铣刀的固定角度设计逻辑，将切削刃划分为端刃、周刃过渡段、周刃排屑段三个核心区域，分别匹配差异化的切角参数，让刀具在不同切削深度下都能获得适配的切削角度，降低切削过程中的阻力突变。建模过程中对刃口的螺旋排屑槽进行了精细化的曲面构建，通过螺旋线引导扫掠特征生成连续顺滑的槽体曲面，精准控制槽体的深度、宽度随刃段位置的渐变关系，保证排屑通道的流畅性，避免金属切削加工过程中出现切屑卡滞、刮伤已加工表面的问题。刃口部分做了微小的钝化处理特征建模，还原实际硬质合金铣刀的刃口强化工艺结构，避免建模刃口过于锋利导致的实际加工中崩刃问题。刀体部分采用阶梯式的柄部结构设计，匹配标准数控刀柄的装夹尺寸，保证装夹定位的同轴度精度。渲染阶段采用硬质合金类金属材质，还原涂层硬质合金刀具的金属质感，对刃口高光部分做了精细化的光影调整，清晰展现不同刃段的切角变化细节，通过柔和的环境光影突出排屑槽的曲面走向与刃口的分布逻辑。整体设计围绕变切角的核心特性展开，在保证刀具整体刚性的前提下，通过切角的变量设计优化不同切削工况下的受力状态，既满足端面铣削的轴向切削需求，也兼顾周向侧铣的进给稳定性，排屑槽的曲面走向经过反复参数调整，确保切屑能够顺着螺旋槽顺畅排出，减少切削热在刃口区域的堆积，提升刀具的连续切削寿命，刀体的过渡圆角设计也充分考虑了应力集中问题，在刃段与柄部的衔接位置做了平滑过渡处理，避免高速切削过程中出现应力断裂的风险。
