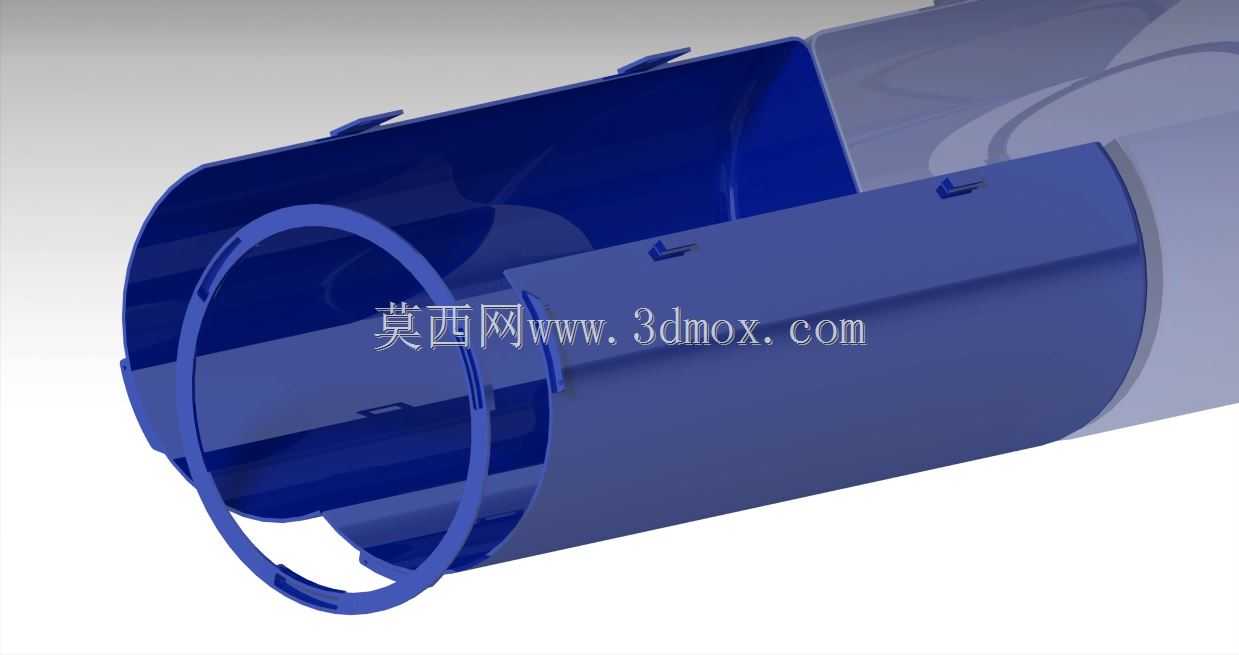

分体式家用净水设备滤水器端盖结构

在民用净水设备、小型商用饮水处理装置的结构设计中，滤水器端盖是决定滤筒密封可靠性、滤芯更换便捷性的核心零部件，很多初次接触净水设备结构开发的工程师容易忽略端盖的安装适配性，往往在整机装配阶段才发现滤筒与机身预留空间干涉，或是端盖卡扣强度不足导致水压下渗漏的问题。这款分体式滤水器盖的设计，正是针对小空间安装场景做的结构优化，区别于传统整体式端盖需要沿滤筒轴向预留足够拆装行程的要求，将端盖拆分为两个独立装配的部分，在安装空间局促的厨下、台式净水机内部，不需要为端盖拆装预留整段轴向操作空间，仅需在滤筒径向预留少量操作余量即可完成拆装更换，大幅降低了整机内部的布局难度。从实际功能来看，该端盖承担三重核心作用：一是实现滤筒端部的密封承压，端盖内侧设置的环形卡槽与滤筒端部的凸缘配合，装配后可承受家用净水系统常规的0.1-0.3MPa工作水压，不会出现渗漏问题；二是提供滤芯的轴向定位，端盖内侧的环形限位筋可抵住滤芯端部的密封圈，保证滤芯在滤筒内不会因水流冲击出现窜动，避免过滤旁通的问题；三是集成水路导向结构，端盖内壁的导流槽可引导原水沿滤筒内壁流入，经过滤芯过滤后再从中心通道流出，避免水流直接冲击滤芯表面导致的过滤效率下降。设计过程中，首先考虑的是安装边界的适配性，端盖整体外径与常规10寸通用滤筒匹配，总轴向长度控制在85mm以内，分体后单一部件的最大拆装行程不超过40mm，可适配内部净空高度不足100mm的紧凑机型安装需求。端盖外侧设置的三个弹性卡扣，沿圆周方向均匀分布，卡扣的倾斜角度做了15度的导向设计，装配时不需要额外工具，手动按压即可卡入滤筒对应的卡槽，拆卸时仅需依次拨开卡扣即可拆分端盖，相比螺纹旋合式端盖，不需要预留扳手操作空间，也不会出现长期使用后螺纹结垢无法拧开的问题。端盖的壁厚设计做了差异化处理，卡扣位置的壁厚加厚至3mm，保证反复拆装500次以上不会出现卡扣断裂的疲劳问题，而筒身配合位置的壁厚控制在2mm，在满足承压强度要求的前提下尽可能减少材料用量，降低零部件成本。内壁的密封槽宽度设计为2.5mm，可适配直径2mm的丁腈橡胶密封圈，装配后密封圈的压缩量控制在25%左右，既保证密封性能，又不会因为压缩量过大导致拆装阻力过高。在实际应用场景中，这类分体式端盖不仅适用于家用RO反渗透净水机的前置滤筒，也可用于小型商用开水器的进水过滤装置、全屋入户净水的前置过滤器滤筒，尤其是在嵌入式净水设备、台下式直饮机这类安装空间受限的产品中，分体结构的优势更为明显。很多工程师在做滤筒端盖设计时，容易照搬传统整体式端盖的结构，导致整机需要为端盖拆装预留过多无效空间，或是为了压缩空间缩小滤筒尺寸，进而影响滤芯的过滤流量和使用寿命，而这款分体式端盖的设计思路，是在不改变滤筒通用尺寸、不影响滤芯过滤容量的前提下，通过结构拆分降低拆装所需的空间余量，在保证结构强度和密封性能的同时，提升了整机布局的灵活性。端盖表面做了圆弧过渡处理，没有尖锐的棱角，避免装配和更换滤芯时划伤操作人员，内壁的导流槽深度设计为1.5mm，既可以起到水流导向的作用，也不会因为槽深过大导致端盖整体强度下降。在安装配合上，端盖与滤筒的配合间隙控制在0.2mm以内，卡扣卡入后轴向窜动量不超过0.1mm，保证滤芯端部的密封圈始终处于有效压缩状态，不会因为水压波动出现密封失效。针对不同的使用场景，端盖的材质可选用食品级PP材质，满足饮用水接触的卫生要求，若用于工业循环水过滤场景，也可更换为ABS材质提升结构强度，适配更高的工作水压。需要注意的是，这类分体式端盖在装配时需要注意两个部件的对位，端盖上设置的对位标识可帮助操作人员快速对齐卡扣位置，避免错装导致的密封问题，相比螺纹端盖需要对准螺纹旋合，卡扣式分体端盖的对位容错率更高，即使是没有装配经验的用户，也可以快速完成滤芯更换操作，降低售后上门维护的成本。在结构验证阶段，这类端盖需要通过1.2MPa的水压保压测试，持续30分钟无渗漏、无塑性变形才算合格，同时卡扣需要经过反复拆装疲劳测试，保证长期使用后的卡接力不会出现明显衰减。很多小型净水设备厂商在开发紧凑机型时，往往会因为端盖的空间问题被迫调整整机尺寸，或是牺牲滤芯容量，而这款分体式滤水器盖的结构设计，为小空间净水设备的滤筒端盖选型提供了成熟的参考方案，不需要重新开模开发端盖结构，直接适配通用尺寸的滤筒即可完成紧凑机型的结构设计，大幅缩短产品开发周期，降低开模成本。
