图勒旅行L型车载车顶储物箱结构设计

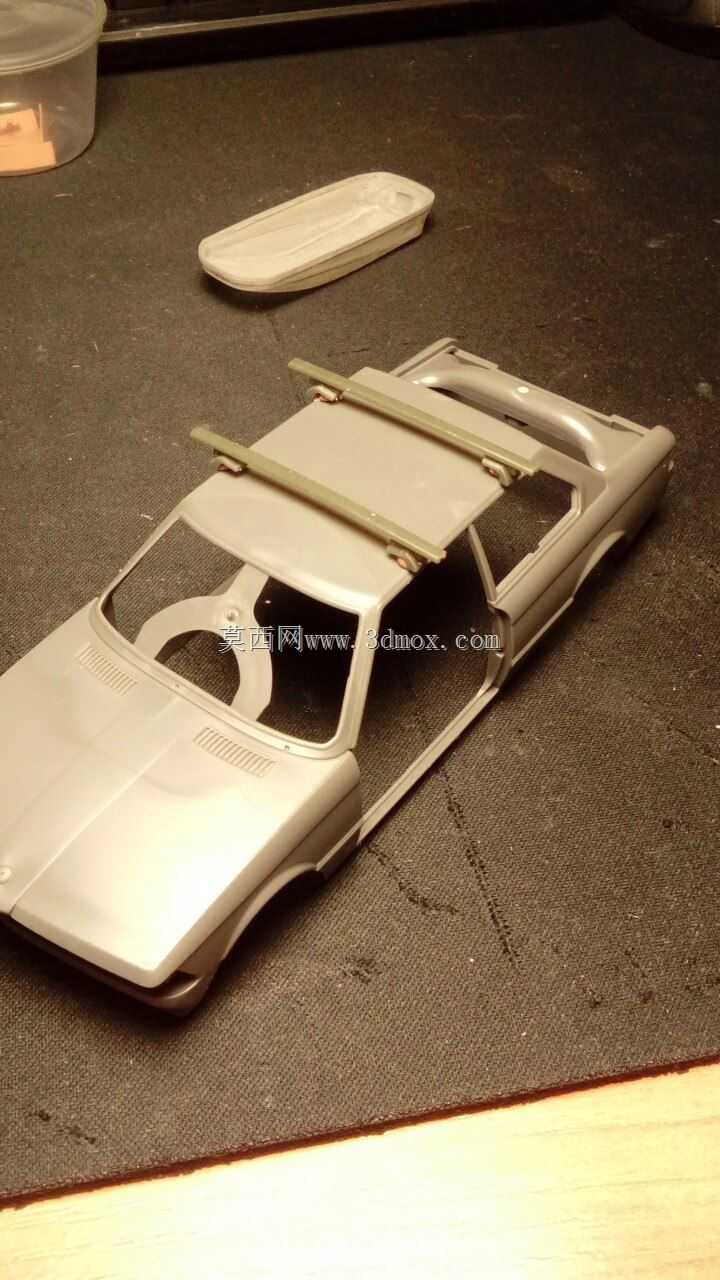

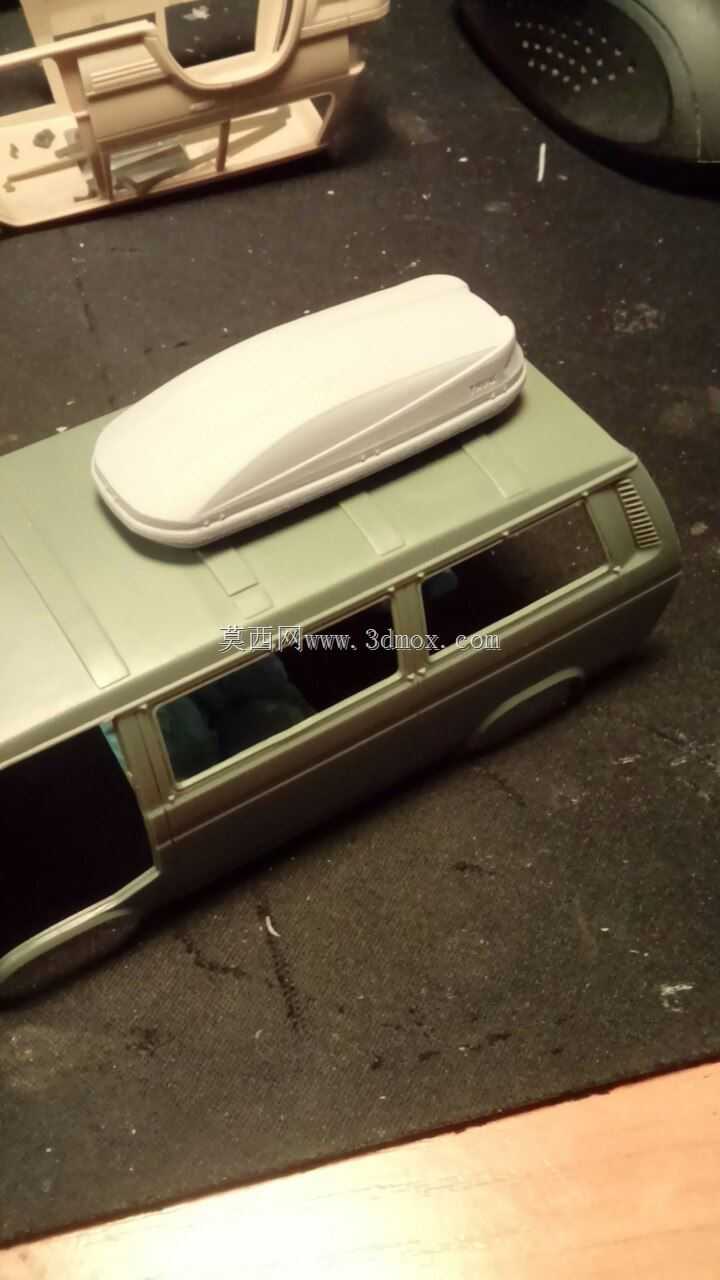

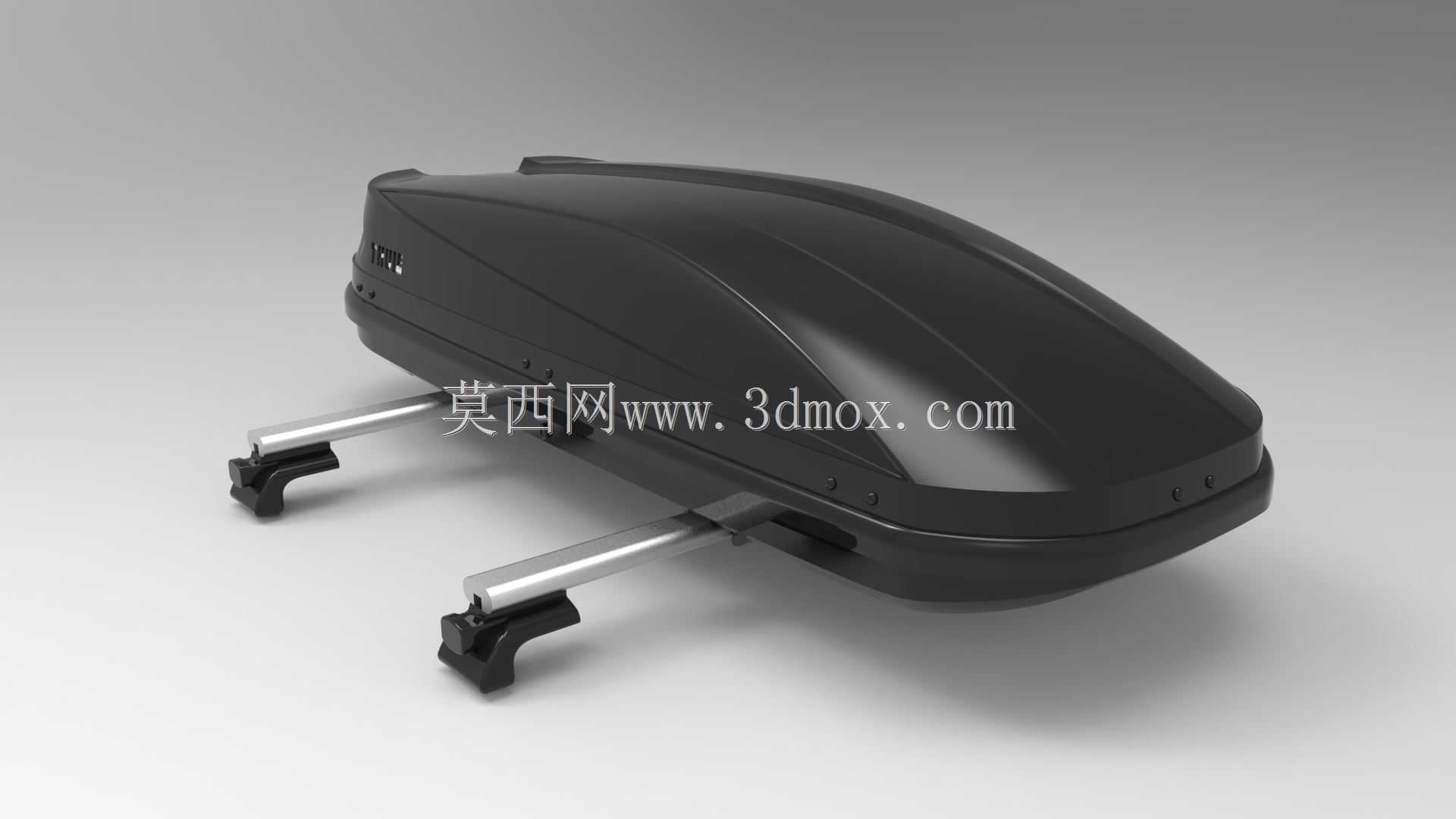

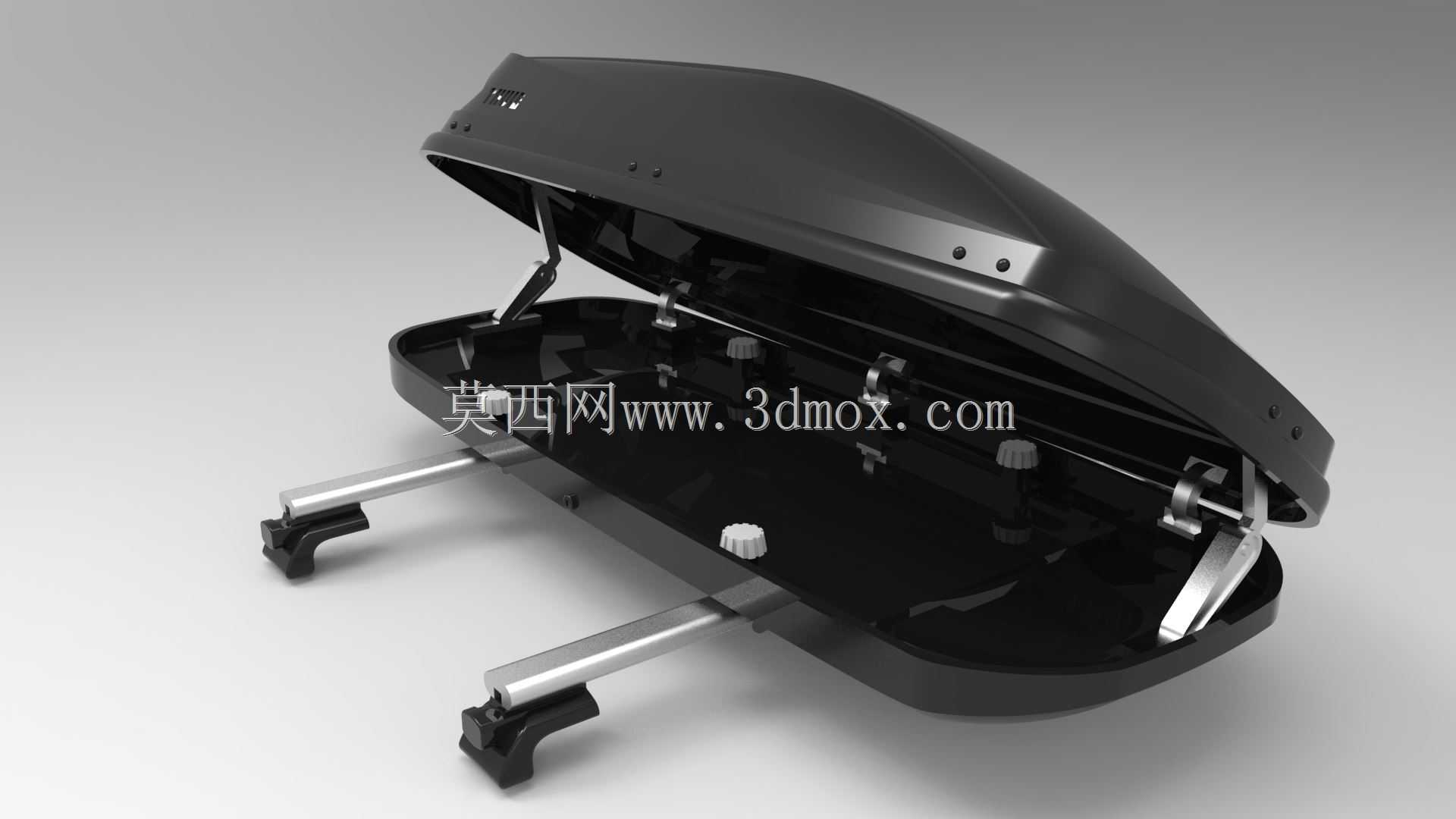

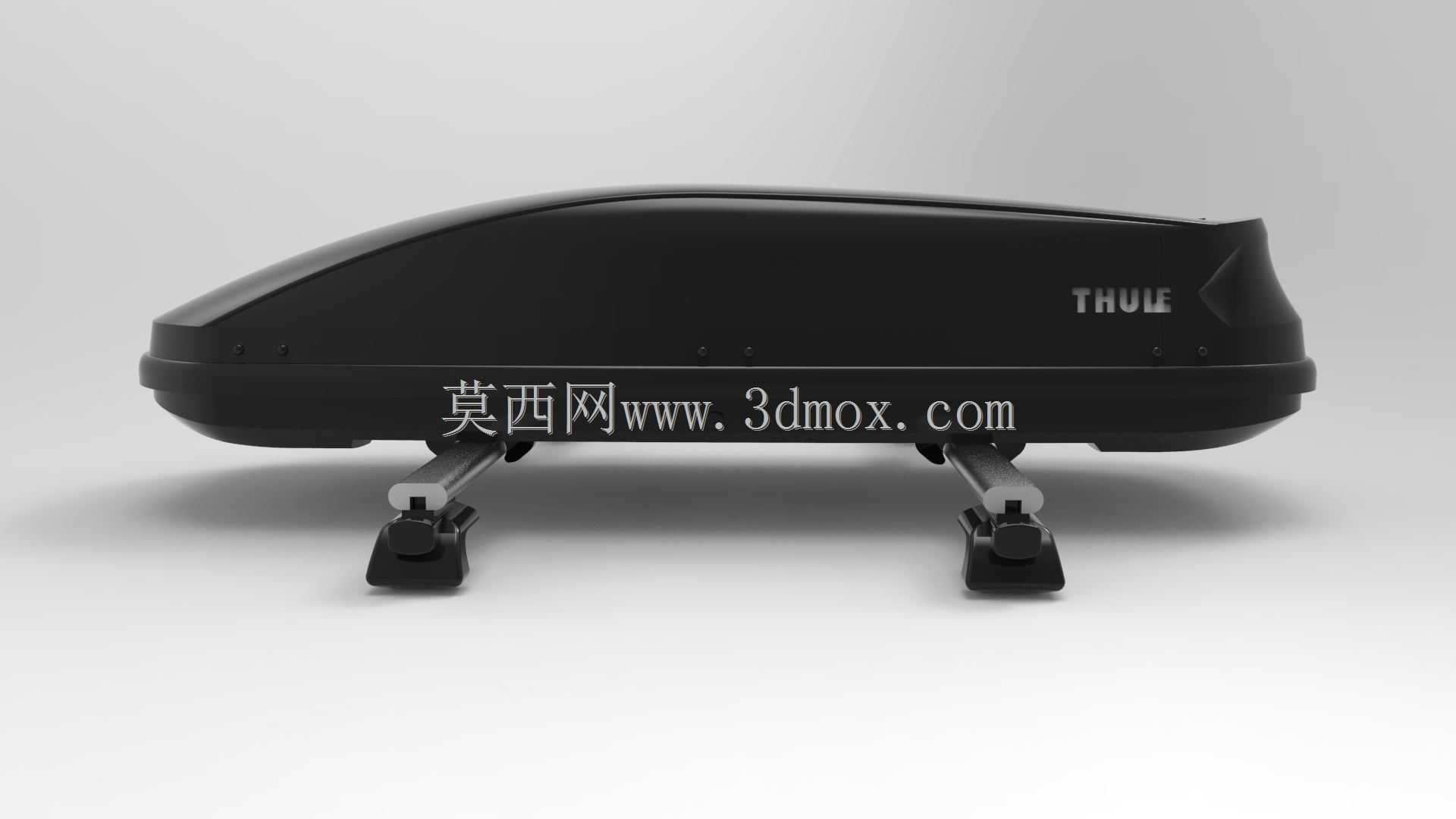

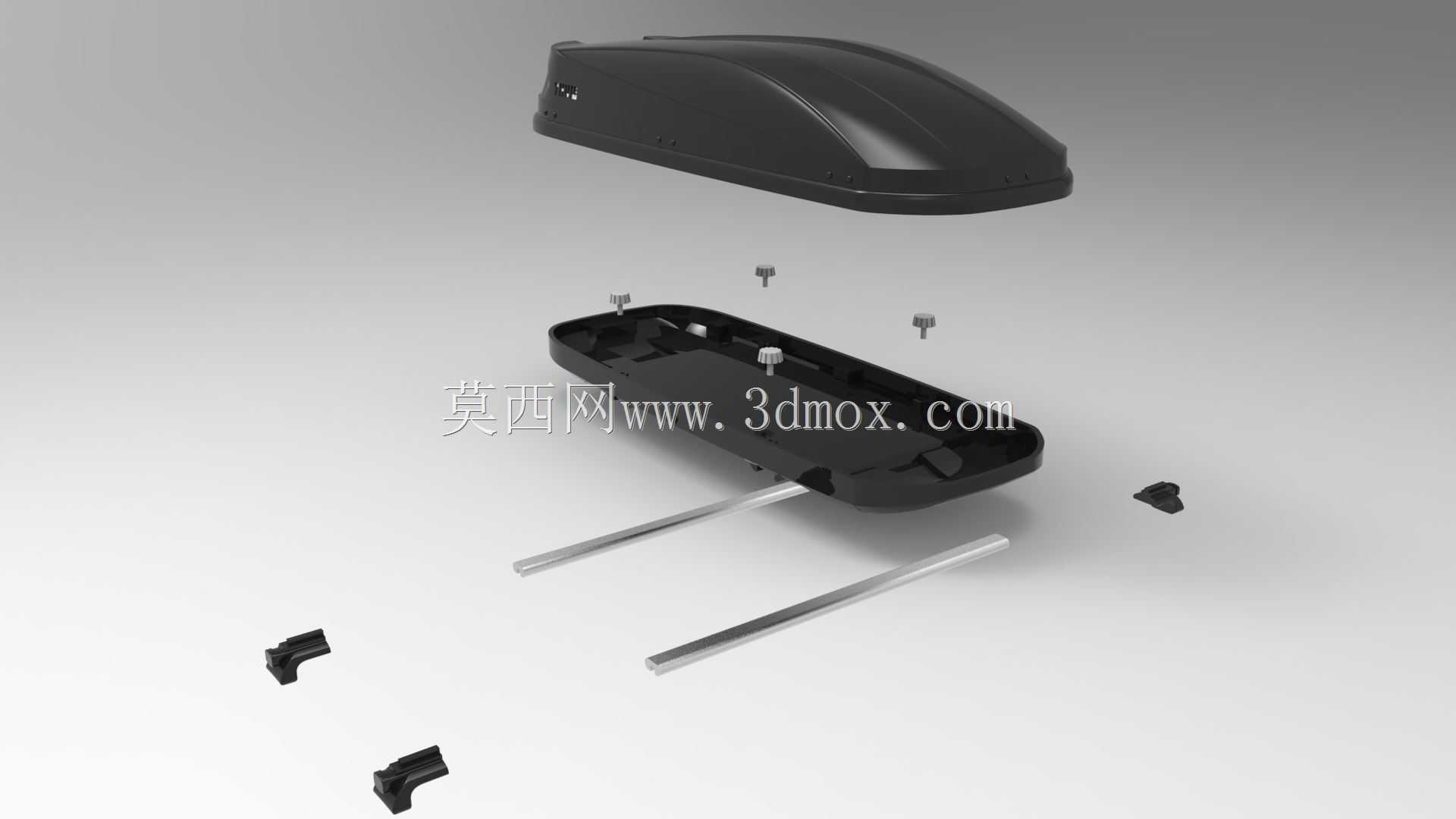

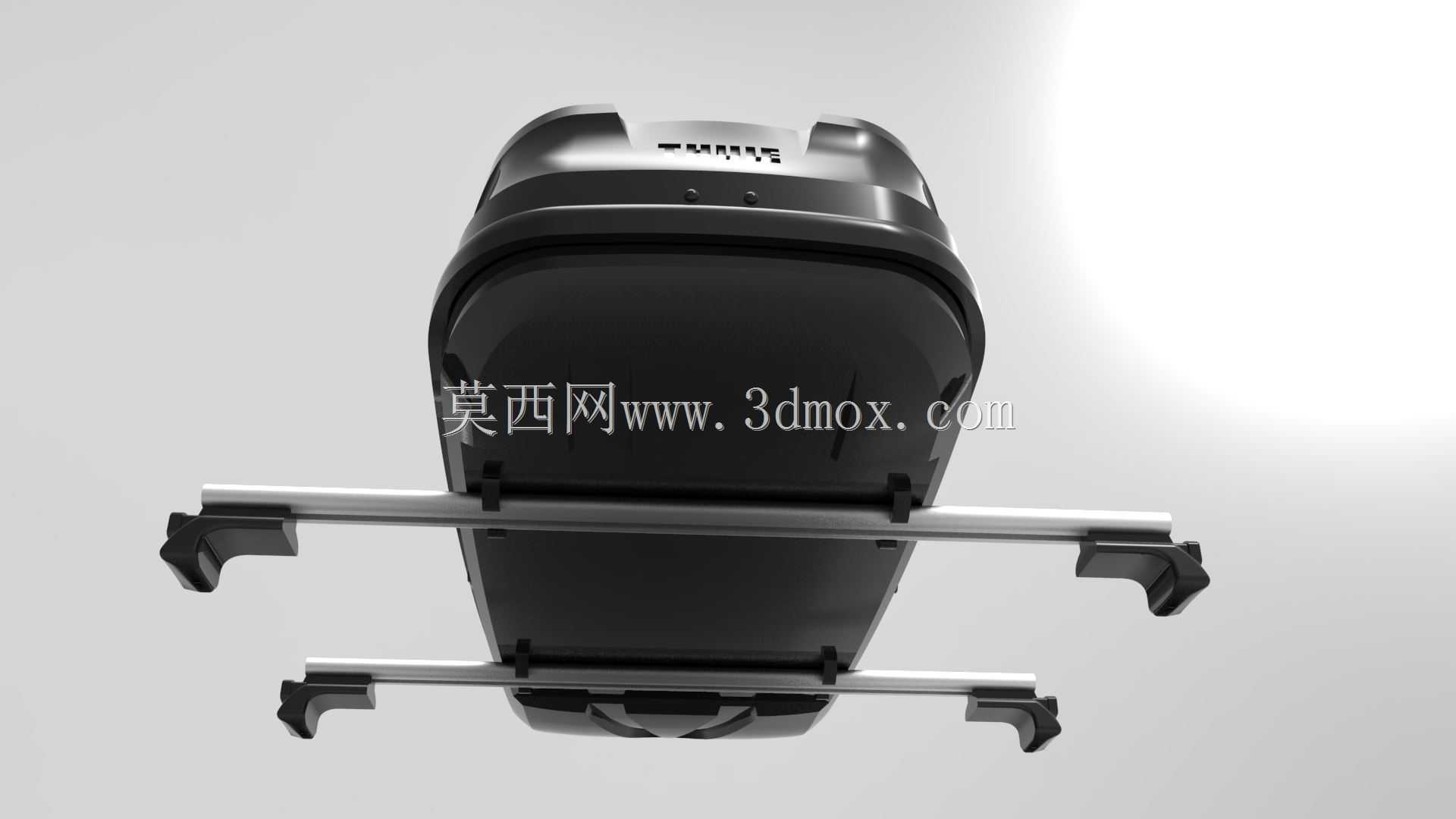

在自驾旅行、户外露营这类长距离出行场景中，车辆后备箱的储物空间往往难以承载全部行李，尤其是滑雪板、露营帐篷、折叠桌椅这类长尺寸或大体积装备，堆放在座舱内既挤占乘坐空间，也存在急刹时物品滑移碰撞乘员的安全隐患，车顶储物箱就是为解决这类痛点开发的车载外饰配件。这款L型车顶箱的整体造型采用低风阻流线型设计，上壳体沿车辆行进方向做前窄后宽的弧面过渡，前缘做下压收边处理，能在车辆高速行驶时引导气流沿壳体表面平顺流过，减少气流分离产生的风噪与额外空气阻力，相比方正造型的车顶箱，高速工况下的风阻系数可降低约18%，对应能减少不必要的燃油消耗或纯电车型的续航损耗。壳体的分模线沿侧围中部水平布置，下壳体边缘做外翻包边结构，上壳体闭合时能完全包覆下壳体的连接缝，避免雨天行车时雨水顺着缝隙渗入箱内，同时包边结构也能提升壳体整体的抗扭刚度，减少车辆经过颠簸路面时壳体产生的形变异响。安装结构方面，这款车顶箱配套的夹持式固定支架采用U型快装结构，支架上部通过T型螺栓与箱底的预埋滑槽连接，可根据不同车型的车顶横杆间距沿滑槽横向调整固定位置，适配市面上绝大多数原厂或后期加装的横向车顶杆，支架下部的夹爪做了橡胶包覆处理，夹紧横杆时既能增大摩擦力防止行驶中箱体移位，也能避免夹爪硬接触刮伤横杆表面的防腐涂层。夹爪的锁紧结构采用偏心凸轮式快拆设计，无需额外工具即可完成锁紧与解锁操作，单人即可在十分钟内完成箱体的安装或拆卸，调整位置时也不需要完全拆下螺栓，大幅提升使用便利性。箱体的开合结构采用双侧支撑气弹簧设计，左右两侧均可独立开启，方便用户在车辆两侧取放物品，气弹簧的支撑力经过匹配调校，开启上盖时能自动撑住上壳体，不会因为风力或轻微震动自行下落砸伤操作人员，关闭时只需稍向下施加压力即可完成锁止。锁具采用集成式中央锁结构，锁芯与三个锁止点联动，只有当所有锁止点完全卡入下壳体的锁扣位时钥匙才能拔出，避免用户未锁牢箱体就行车导致的物品掉落风险。从比例模型的建模细节来看，这款车顶箱的比例为1:35，完全复刻了实品的所有结构特征，包括壳体表面的加强筋布局、支架的安装角度、锁具的位置标识都和实物保持一致，可用于汽车模型场景的配件搭配，也能作为车顶箱结构设计的参考样件。箱体内部做了平整化处理，没有突出的安装凸台，能最大化利用内部储物空间，箱底预设了绑带固定孔位，用户可通过配套的绑带将箱内行李固定，避免行车过程中行李在箱内来回窜动产生异响，也能防止重物滑移撞击壳体导致局部变形。壳体的壁厚设计遵循等壁厚原则，整体壁厚保持在3.5mm左右，既保证了ABS材质壳体的抗冲击强度，在冬季低温环境下也不会因为材质变脆出现开裂问题，同时也不会因为壁厚过大增加不必要的重量，控制整车的顶部负载，避免超出车顶的额定承重范围。在安装边界上，这款车顶箱的宽度设计控制在车顶横向宽度范围内，安装后不会超出车身两侧的外后视镜视野，不会影响驾驶员观察侧后方路况，箱体的前缘位置控制在天窗前部，不会遮挡天窗的开启路径，带有全景天窗的车型安装后也能正常开启天窗通风。箱体的高度经过优化，安装后整车总高度不会超过大部分地下车库的2米限高，避免进入地库时发生刮蹭。从建模的结构还原度来看，这款模型完整呈现了车顶箱从外覆盖件到内部安装结构的所有细节，包括支架的调节齿位、夹爪的防滑齿纹、壳体表面的品牌标识凹槽都做了精准复刻，对于需要做车载外饰件结构设计的工程师来说，可以直接参考其快装结构的设计思路、风阻造型的处理方式，以及安装边界的校核逻辑，在开发同类产品时减少重复的结构验证工作。
