嵌入式圆形压力表三维结构设计模型

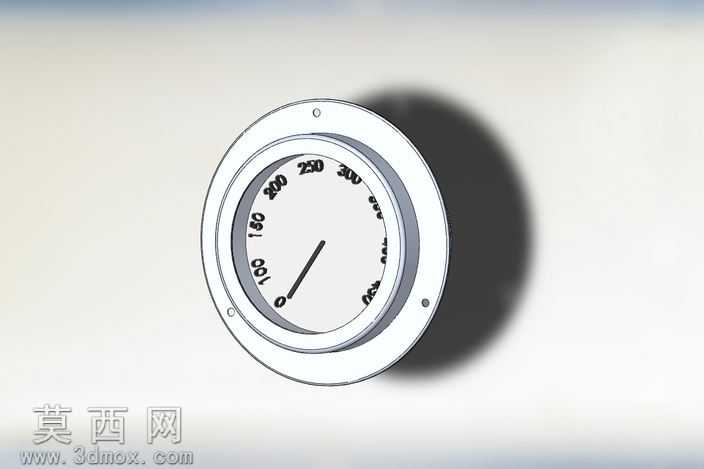

本模型为嵌入式圆形压力表的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从产品实际安装使用需求出发，确定整体为轴向嵌入式的圆形结构，先绘制表盘安装法兰的基准草图，通过拉伸凸台命令生成带安装孔的法兰基体，法兰边缘均匀布置三个沉头安装孔，用于将压力表固定在设备面板上，保证安装后表面齐平无突出。随后构建表壳的环形侧壁结构，通过薄壁特征控制表壳壁厚均匀，兼顾结构强度与轻量化需求，内部预留表盘、指针转轴的安装空间，各结构之间的配合公差按照工业仪表通用装配标准设定，确保虚拟装配时无干涉问题。表盘部分单独建模，先绘制圆形表盘基体，通过包覆特征将0-300的压力刻度数值、刻度线精准映射到表盘表面，刻度排布遵循标准压力表的读数逻辑，主刻度、副刻度的长度、间距严格对应实际产品的视觉比例，保证读数辨识度。指针部分采用细长锥形结构，通过旋转命令生成指针基体，尾部设置配重平衡结构，还原真实压力表指针的动平衡设计，指针转轴位置与表盘中心精准同轴，转动范围覆盖全量程刻度区间。渲染阶段采用哑光白色作为表盘基底材质，搭配黑色刻度与指针，形成高对比度的读数视觉效果，表壳与法兰采用磨砂金属材质，模拟工业仪表常用的不锈钢喷塑表面质感，添加柔和的环境光影效果，突出结构的层次感与立体感，同时在模型下方投射自然软阴影，还原产品的真实展示效果。设计过程中充分考虑压力表的实际使用场景，嵌入式结构适配设备面板开孔安装需求，整体结构简洁规整，所有特征均可编辑，可直接用于产品结构验证、安装适配模拟、教学演示等场景，完整还原了常规工业压力表的外观结构与核心装配关系，模型细节处理到位，刻度标识清晰，结构比例协调，能够直观展现嵌入式压力表的整体形态与安装特征。
