DS-520对齐伺服舵机三维结构设计

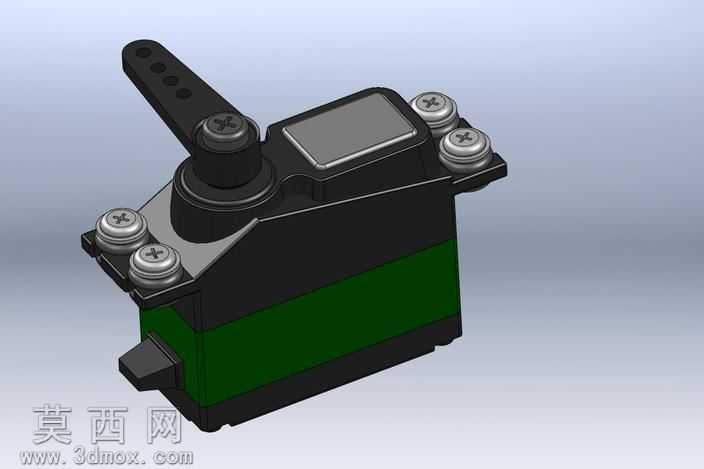

本模型为DS-520对齐伺服舵机的完整三维结构设计，建模过程严格遵循实物测绘的尺寸比例，在SolidWorks环境下完成全零件建模与总装配合，完整还原了该款伺服舵机的全部结构细节。建模阶段首先搭建舵机的核心主体框架，将壳体拆分为上下两个独立结构件，主体外壳采用哑光黑色硬质塑料材质，中部设置一圈醒目的绿色装饰环带，还原实物的外观配色特征；壳体顶部预留了电路板安装槽位，槽位上方覆盖半透明磨砂质感的盖板，既可以保护内部控制电路，也能直观呈现内部元件的布局位置。模型顶部的输出轴位置设计了带多孔位的黑色摇臂，摇臂通过顶部的十字槽盘头螺丝与输出轴锁紧固定，摇臂上的多个安装孔位可适配不同的连杆连接需求，满足多场景的传动输出要求。壳体上部的金属固定压片通过四颗十字圆头螺丝与主体壳体锁紧，压片采用镀锌金属材质，表面做了哑光金属质感的渲染处理，既可以压紧壳体实现上下壳的紧密配合，也预留了舵机的安装固定孔位，方便将舵机整体固定在设备机架上。模型还还原了舵机侧部的出线接头结构，接头位置做了倒角过渡处理，避免走线时出现锐边磨损线材的问题。装配阶段采用自下而上的装配逻辑，先完成壳体内部腔体的结构限位设计，再依次装配输出轴组件、固定压片、顶部摇臂与紧固件，所有配合关系均采用实际生产中的装配约束，螺丝与螺孔采用同轴心配合，压片与壳体上表面采用重合配合，摇臂与输出轴采用键槽限位配合，确保整体装配无干涉，可直接用于结构验证与装配模拟。渲染阶段针对不同材质做了差异化的质感调整，塑料件设置了轻微的漫反射粗糙度，金属螺丝与压片添加了微弱的环境反射效果，绿色环带做了半哑光的色彩处理，整体渲染效果贴近实物的视觉质感，清晰呈现出该款对齐伺服舵机的结构特征与外观细节，可用于舵机选型参考、机构运动模拟、教学演示等多种场景。
