5英寸正弦规精密机械工装三维设计

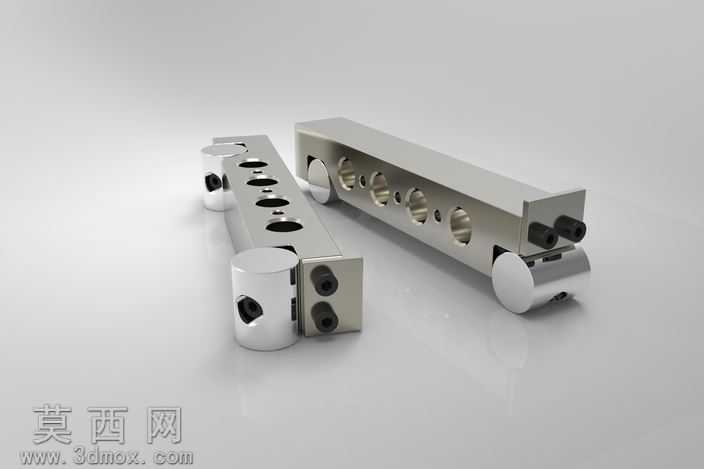

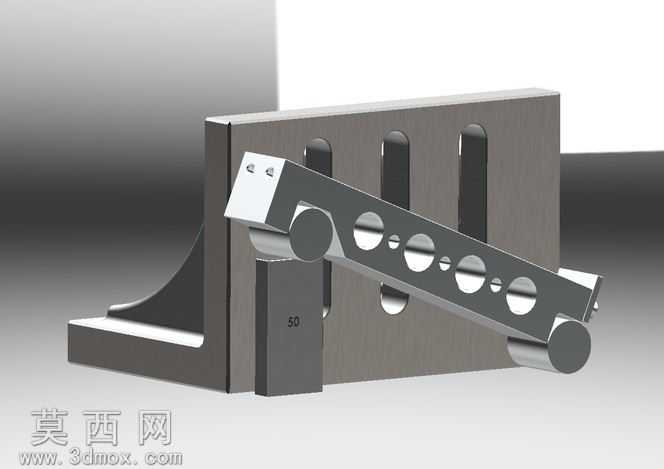

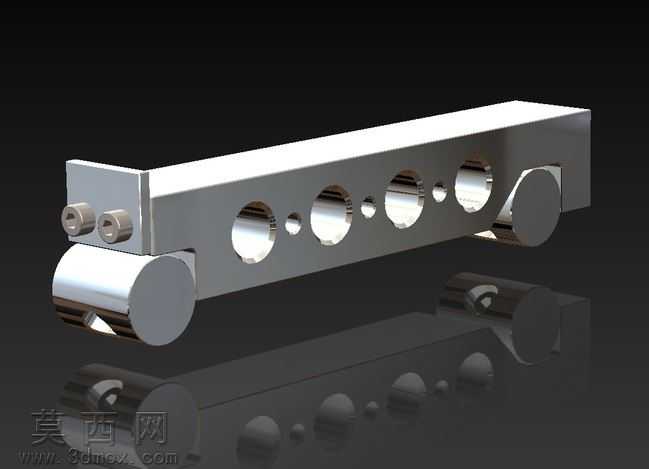

本作品为5英寸规格正弦规的三维参数化设计模型，建模过程严格遵循机械加工工装的实际生产尺寸标准，在SolidWorks软件中完成全特征建模与装配验证。建模阶段首先确定正弦规的核心基准参数，以两圆柱中心距5英寸为核心尺寸基准，依次构建主体长方体基座、两端精密圆柱、侧面锁紧螺钉、工作面定位孔组等特征，所有特征均采用全约束草图配合拉伸、旋转、切除、阵列等基础建模命令完成，保证模型可直接编辑参数适配不同规格的衍生设计。装配过程中严格定义各零件的配合关系，两圆柱与基座端面采用同轴心配合保证圆柱母线与基座工作面平行度符合工装精度要求，锁紧螺钉与基座螺纹孔采用螺旋配合还原真实装配逻辑，所有配合均经过干涉检查，确保无装配过盈与间隙超差问题。材质与渲染阶段，主体基座采用合金工具钢材质参数，设置高抛光金属表面粗糙度，还原正弦规工作面经精密磨削后的金属光泽，两端圆柱采用轴承钢材质表现出更高的镜面反光效果，锁紧螺钉采用发黑处理的合金钢材质，通过不同材质参数的区分清晰展现零件的不同加工工艺，渲染时采用柔和的工作室打光方案，突出零件的棱边精度与金属质感，同时在基座表面添加真实的磨削纹理贴图，进一步提升模型的真实感。结构设计上，主体基座工作面开设多组等距定位孔，可配合压板实现工件的快速装夹，侧面设置的锁紧螺钉可在角度调整完成后锁止圆柱位置，避免测量或加工过程中出现角度偏移，两端圆柱采用高精度无间隙装配结构，保证正弦规角度计算的精度基准稳定可靠。设计思路围绕机加工场景中精密角度测量、斜度工件装夹的实际需求展开，在保证正弦规核心测量功能的前提下优化了装夹结构，相比传统正弦规增加了多组定位孔适配不同尺寸工件的装夹需求，模型同时保留了STEP、IGES等通用格式特征，可直接导入各类三维软件进行工程图导出、加工仿真或二次设计，所有结构细节均还原实物的加工工艺要求，未添加任何冗余装饰特征，完全符合工业级工装模型的设计标准。
