PlenumF18赛车八活塞制动卡钳设计

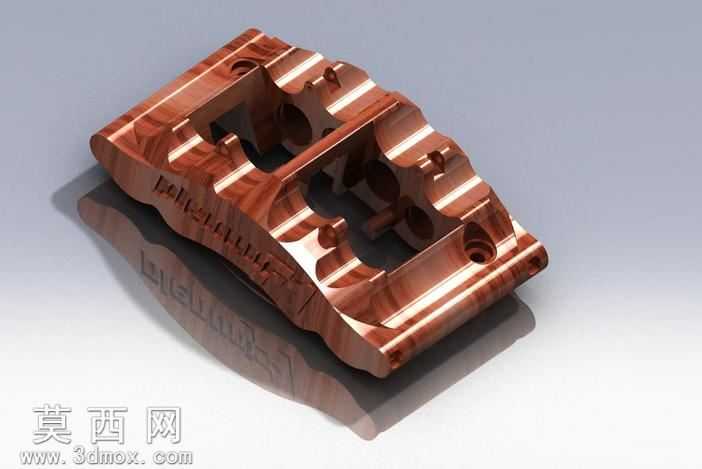

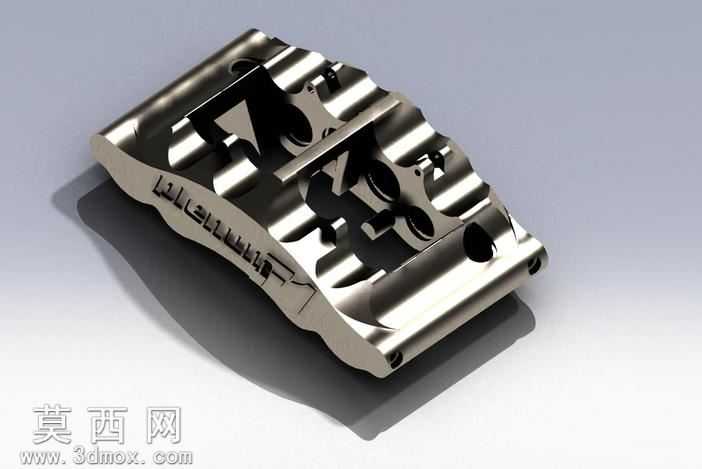

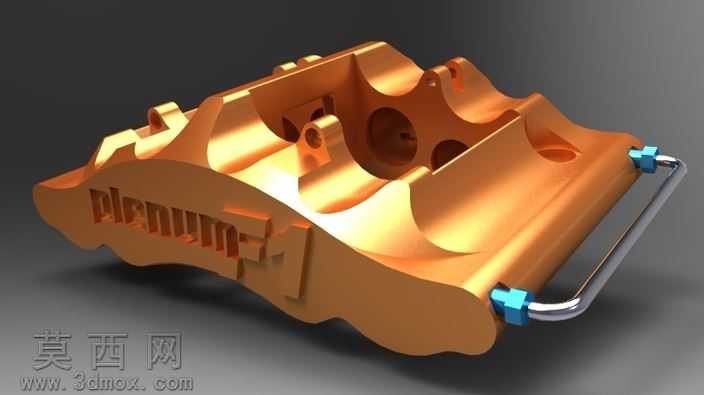

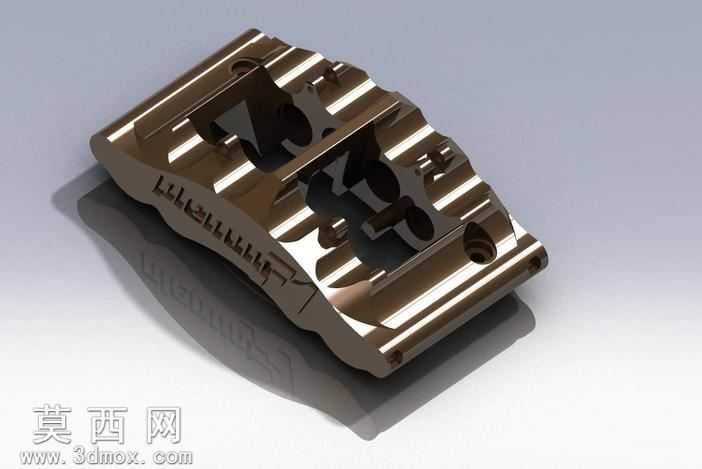

本作品为面向赛车制动场景设计的八活塞径向安装制动卡钳三维模型，整体采用6061整体铝坯加工的结构方案，建模阶段依托三维参数化设计软件完成全特征构建，首先以卡钳的安装定位基准为起点，绘制卡钳主体的外轮廓拉伸草图，结合径向安装的定位孔位、制动片卡槽的限位结构完成基础实体搭建，再针对八个活塞的安装腔室做布尔切除运算，精准匹配活塞直径参数与排布间距，确保活塞推力可以均匀作用于制动盘接触面，抵消制动过程中转盘带来的偏载力矩。建模过程中对卡钳表面的散热沟槽、流体传输端口的流道结构做了精细化处理，内部流体通道采用平滑过渡的曲面建模，避免液压油传输过程中出现紊流与压力损失，同时在卡钳非受力区域做了轻量化的槽型切除，在保证整体结构刚度满足赛车高强度制动需求的前提下，尽可能降低卡钳自身的簧下质量。材质与渲染阶段，为还原6061铝合金经硬质阳极氧化后的金属质感，在渲染器中调整金属材质的粗糙度、反射率与环境光遮蔽参数，模拟出金属表面细腻的拉丝纹理与高光反射效果，搭配柔和的影棚环境光，清晰呈现卡钳表面的刻字标识、安装孔位倒角、活塞腔边缘的加工细节，让整体渲染效果贴近实际加工成品的视觉表现。结构设计上采用四组对置活塞的排布方案，四个内侧活塞与单一定位快装结构配合，实现制动片的快速更换维护，相比传统浮动式卡钳拥有更大的制动接触面积与更线性的制动力输出，径向安装的固定方式也让卡钳在高频高强度制动工况下拥有更好的抗形变能力，目前该模型为原型验证阶段的设计方案，完整还原了卡钳从外部安装结构到内部液压流道的全部细节，可用于制动系统结构验证、加工工艺模拟、产品展示渲染等多个场景，为高性能制动卡钳的后续优化与实物生产提供精准的三维数据支撑。
