单轮挂接式自行车储物拖车设计

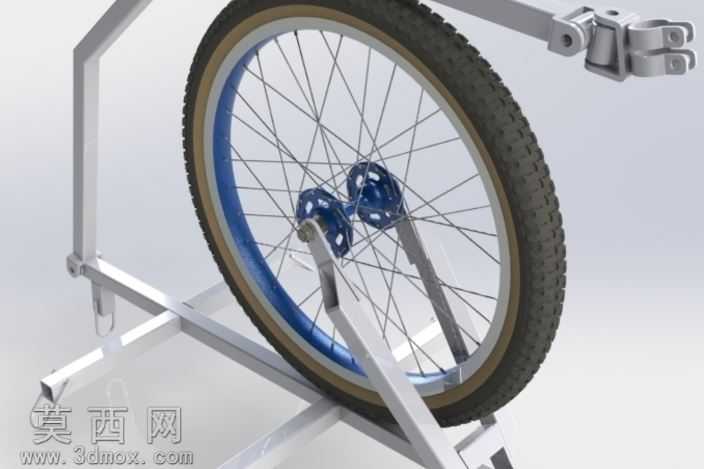

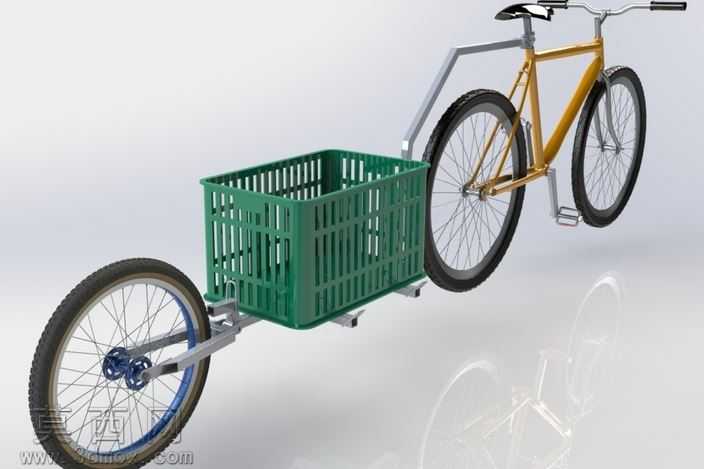

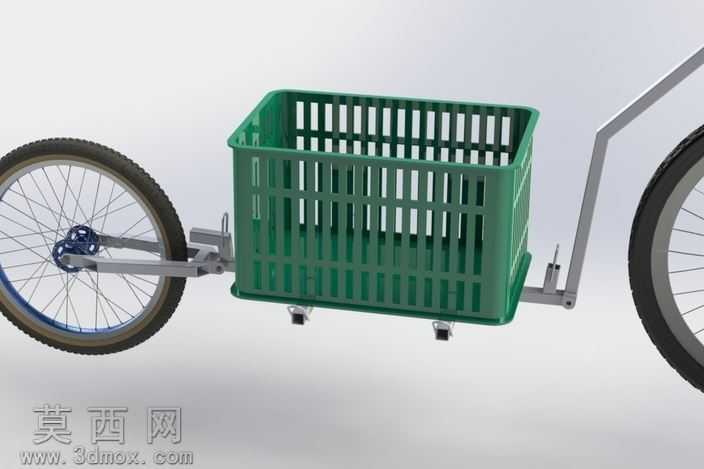

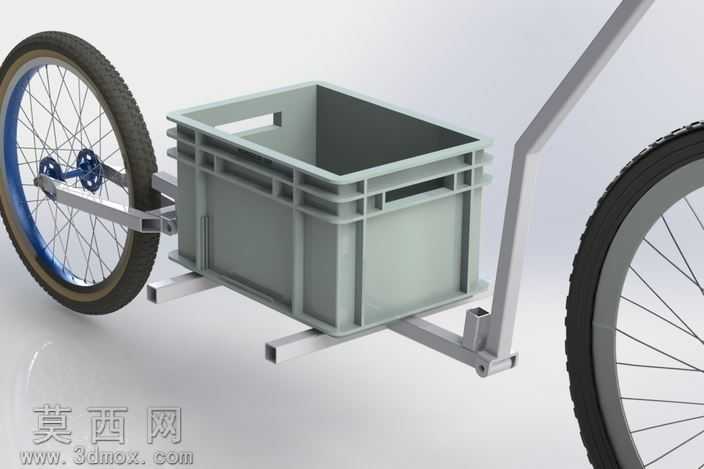

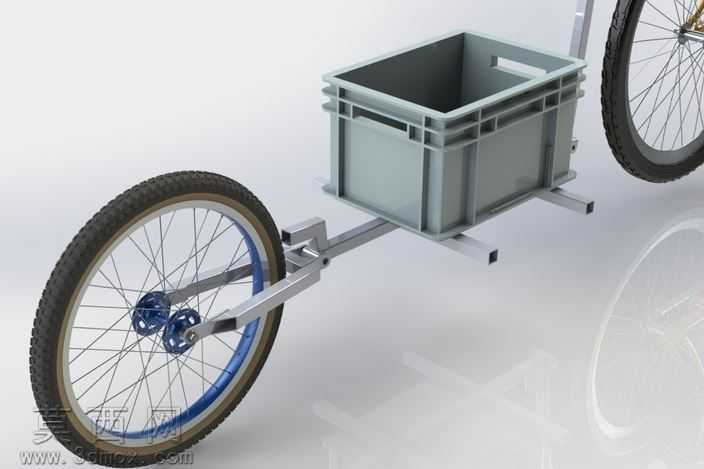

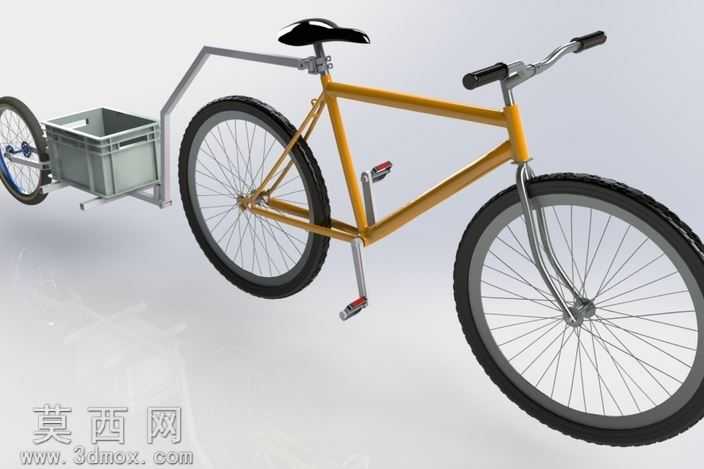

该作品为适配常规通勤自行车的单轮挂接式储物拖车三维建模设计，整体围绕轻量化、易安装、实用性强的核心思路完成搭建。建模阶段首先完成主体连接结构的参数化绘制，挂接端采用适配自行车后轴与座管位置的双点位固定结构，通过可调节角度的金属连接臂实现拖车与自行车主体的刚性衔接，连接臂预留一定的活动余量，避免骑行转向过程中出现结构干涉，保障转弯时的通行灵活性。拖车主体承载部分采用镂空式塑料储物筐设计，建模时还原了筐体的格栅式镂空结构，既可以降低整体自重，也能避免雨天积水，筐体底部设置金属承托框架，通过多组固定点位与筐体卡合，保障承载重物时的结构强度，避免筐体受力变形。行走部分采用单轮布局设计，轮组结构参考常规自行车轮的辐条、轮毂、橡胶轮胎结构完成建模，轮毂与拖车前部的转向连接轴配合，可跟随自行车的转向动作同步调整角度，单轮的布局相比双轮拖车拥有更小的转弯半径，也能适配更狭窄的通行路段，适合日常通勤、短途户外采购、近郊骑行探险等场景使用。材质渲染阶段，自行车主体采用金属烤漆材质还原金色车架的质感，金属连接臂、轮圈、承托框架做哑光金属银的材质处理，储物筐采用磨砂绿色硬质塑料材质，轮胎做黑色橡胶的粗糙质感还原，车座、握把部分做黑色哑光橡塑材质区分，整体渲染效果贴近真实实物的视觉表现。结构设计上充分考虑日常使用的实用性，挂接结构无需对自行车本身做破坏性改装，通过快拆固件即可完成安装与拆卸，拆卸后可单独作为储物筐使用，整体结构没有冗余的复杂部件，方便日常维护与零件更换，镂空筐体的尺寸经过比例调整，可容纳日常采购的生鲜物品、户外出行的随身装备，兼顾城市通勤与短途户外出行的载物需求，连接结构的受力点经过合理分布，避免骑行过程中出现应力集中导致的结构断裂问题，单轮的设计也让拖车在推行时拥有更好的循迹性，不会出现双轮拖车容易侧倾的问题。
