钢结构梁柱螺栓连接节点构造设计

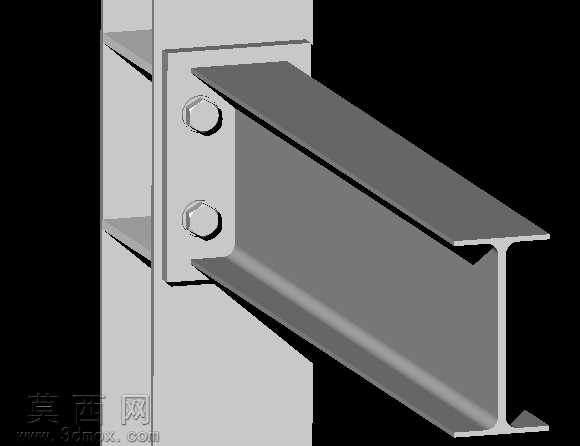

本作品为钢结构梁柱螺栓连接节点的三维参数化模型，建模过程中严格遵循钢结构连接节点的通用设计规范，先以基准面定位确立H型钢立柱与工字钢梁的空间相对位置，保证梁端与柱面的贴合精度符合工程安装要求。建模阶段依次完成立柱翼缘、加劲连接板、工字钢梁、六角头螺栓等构件的特征创建，对连接板的开孔位置、螺栓的公称直径与螺杆长度均按照常用钢结构连接参数进行匹配，还原了螺栓穿装、连接板贴合的真实装配关系，各构件间无干涉错位问题。材质渲染上采用哑光金属质感模拟工程常用Q235结构钢的表面效果，对螺栓的六角头、螺杆部分做了细节倒角处理，避免模型边缘出现生硬棱角，还原真实钢构件的加工特征。结构设计上，该节点采用双螺栓固定的铰接连接形式，连接板与立柱翼缘贴合焊接后，通过螺栓实现工字钢梁与立柱的可拆卸连接，既保证了节点的传力可靠性，也符合现场装配式安装的施工逻辑，清晰展现了钢结构梁柱铰接节点的组成逻辑与装配关系，可用于钢结构节点构造教学、施工方案可视化演示等场景，模型各构件可单独拆分编辑，方便后续根据不同工程参数调整构件尺寸、螺栓规格与排布方式，适配不同荷载等级的钢结构连接需求。
