襟翼轴承支架外壳结构设计方案

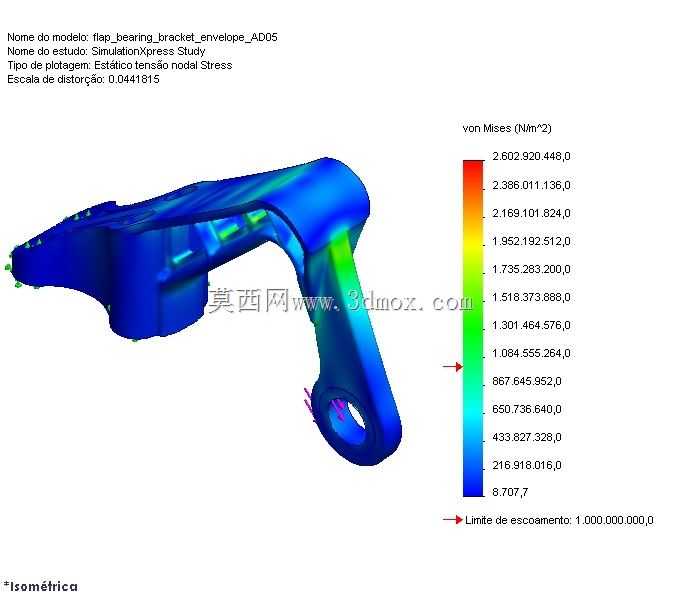

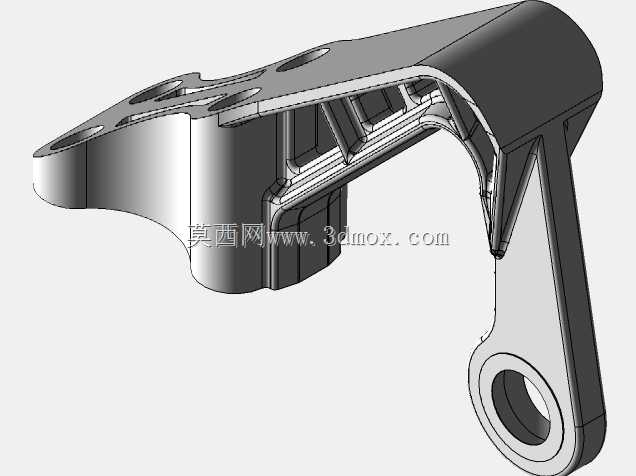

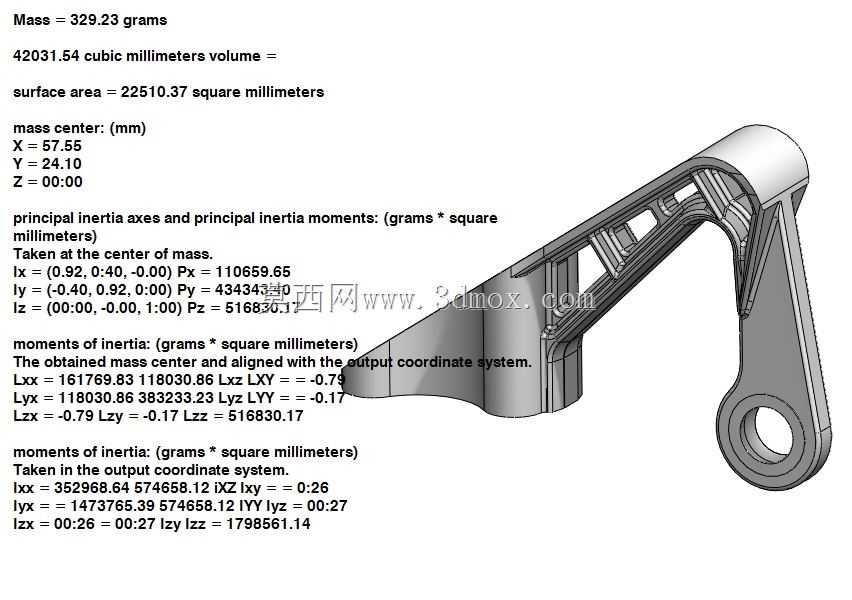

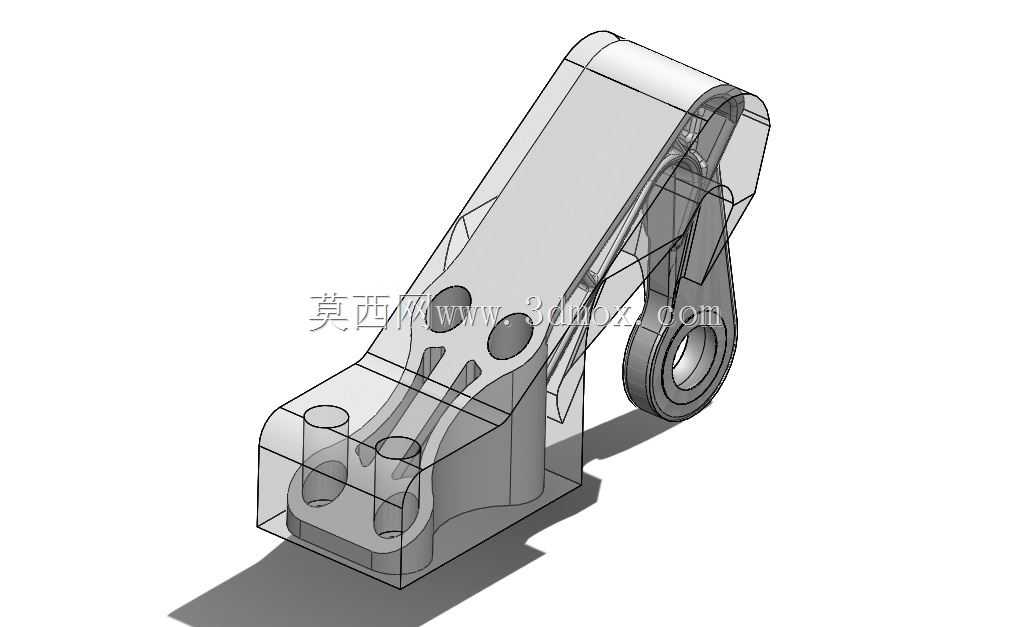

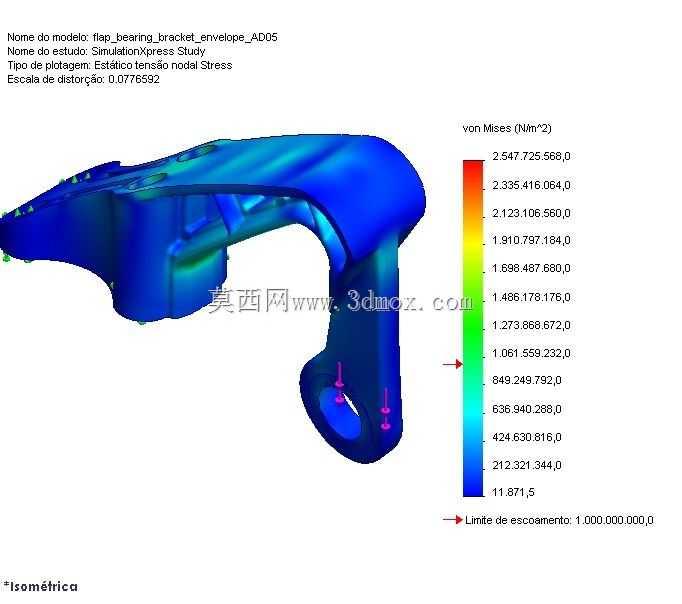

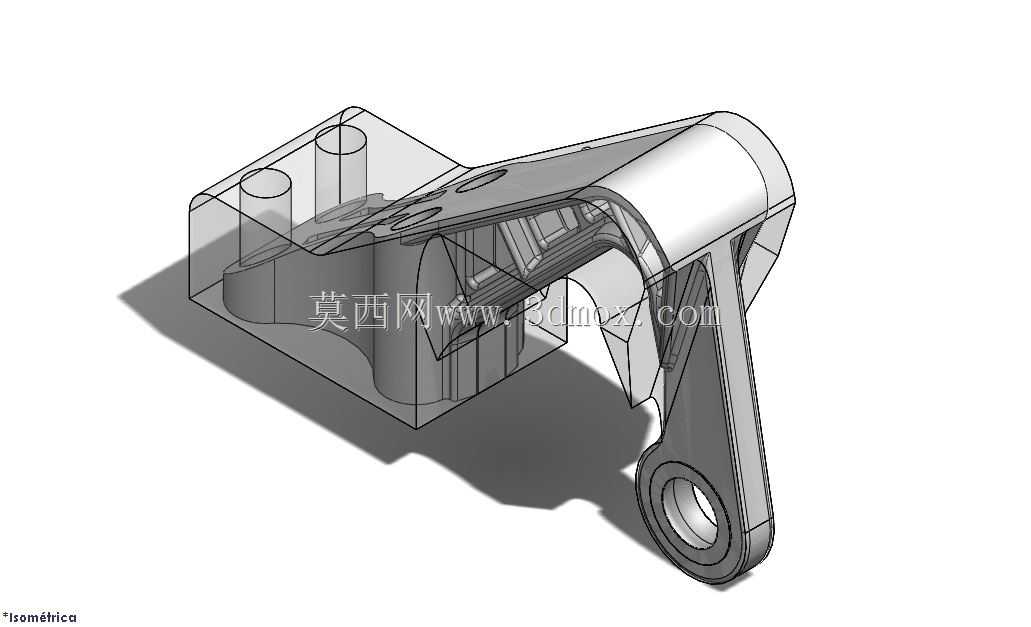

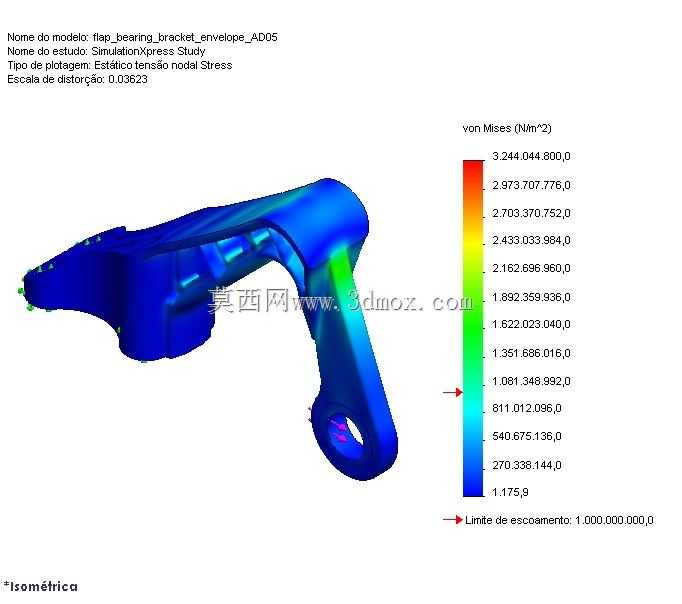

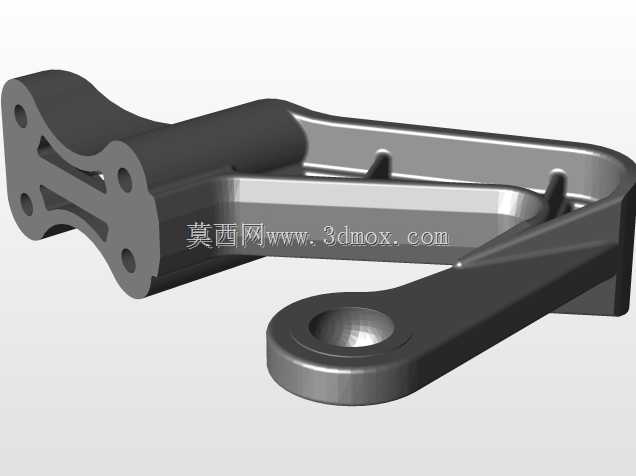

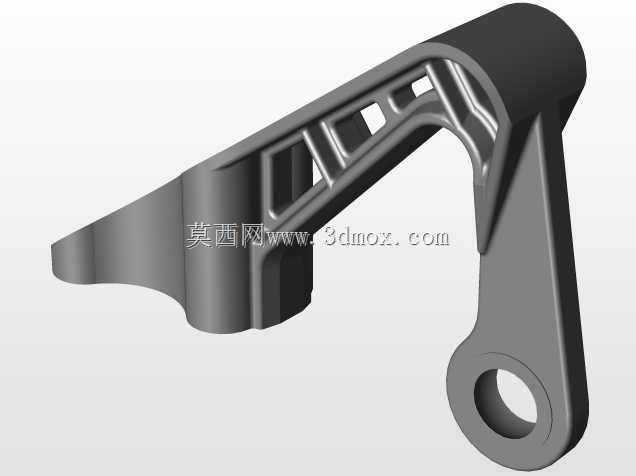

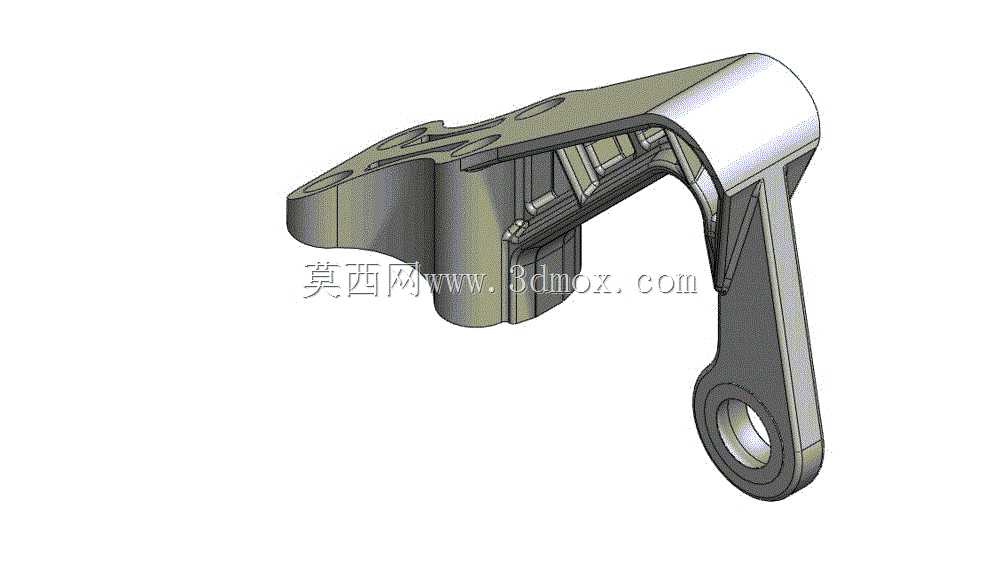

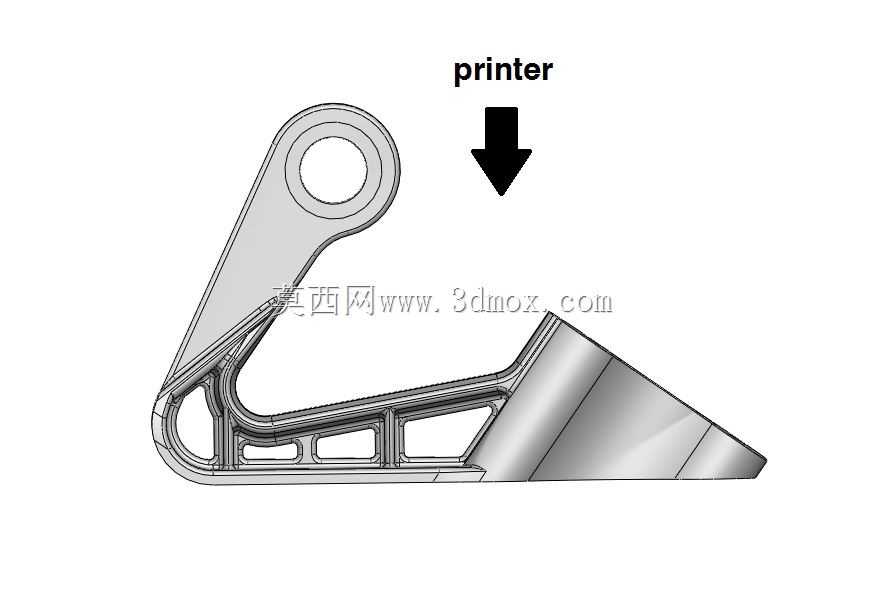

在民用及通用航空飞行器的机翼操纵系统中，襟翼的作动与定位精度直接关系到不同飞行阶段的气动效率与起降安全，襟翼轴承支架外壳作为连接襟翼作动机构与机翼主体承力结构的核心构件，承担着定位轴承、传递作动载荷、隔绝外部环境侵蚀的多重作用。日常飞行过程中，襟翼会根据起飞、巡航、降落的不同工况调整偏转角度，整个过程中作动端的交变载荷会持续作用在支撑结构上，这就要求支架外壳既要具备足够的结构刚度，避免长期受载出现形变导致轴承卡滞，也要兼顾轻量化要求，不能给机翼增加过多的结构重量。从结构设计逻辑来看，该支架外壳采用一体化铸造成型后做局部机加工的工艺路线，主体承力区域做了变厚度的加强筋布局，筋条走向完全匹配载荷传递路径，从上端的机翼安装面一直延伸到下端的轴承安装座，避免出现应力集中的直角过渡区域，所有承力拐角处都做了大圆角过渡处理，降低交变载荷下的疲劳开裂风险。上端的安装面设置了多组螺栓过孔，孔位周边做了局部凸台加厚处理，避免螺栓拧紧时局部压溃壳体表面，安装面的平面度公差控制在0.05mm以内，保证和机翼承力梁面贴合时不会出现装配间隙，减少飞行过程中的振动冲击。下端的轴承安装腔采用同轴度精度较高的圆孔设计，腔体内壁预留了轴承安装的定位台阶，既可以限制轴承的轴向窜动，也能保证轴承内圈转动时和作动摇臂的同轴度，避免出现偏磨导致轴承提前失效。侧面延伸出的摇臂连接结构做了镂空减重处理，在非承力区域去除多余材料，同时在镂空区域的边缘做了翻边加强，保证减重后的结构刚度不会出现明显下降，整个壳体的外轮廓做了流线型修型，减少飞行过程中的气动阻力，也能避免高速气流下产生不必要的气动噪声。从安装边界来看，该支架外壳上端安装面的孔位间距完全匹配对应机型机翼承力梁的预留安装点位，安装后整体突出机翼蒙皮的高度控制在气动外形允许的公差范围内，不会和周边的襟翼蒙皮、作动管路产生运动干涉；下端轴承座的中心距上端安装面的垂直距离经过精准核算，保证襟翼偏转全行程中，轴承支撑点的位置始终处于作动机构的理想受力线上，不会出现附加的弯矩载荷。实际工况下，该构件需要承受起降阶段的冲击载荷、巡航阶段的持续气动载荷以及温度交变带来的材料形变影响，因此在结构设计时针对不同区域的受力大小做了差异化的壁厚设计，主承力路径上的壁厚满足最大过载下的强度要求，非承力区域的壁厚在满足铸造工艺要求的前提下尽可能减薄，整体重量比同载荷等级的等壁厚设计降低近三成。轴承安装腔的外侧设置了密封件安装槽，装配时可以加装密封圈阻挡高空环境下的水汽、沙尘进入轴承内部，延长轴承的维护周期，壳体表面预留了涂层处理的工艺余量，后续做阳极氧化或者防腐喷涂处理后，可以适应高空低温、高湿、强紫外线的复杂环境，避免长期使用出现结构腐蚀。在三维建模过程中，所有的安装孔位、配合面都做了参数化关联，后续如果需要适配不同机型的安装尺寸调整，只需要修改对应参数就能快速更新模型，不需要重新绘制整体结构；建模时也同步考虑了铸造工艺的拔模角度，所有垂直于分型面的侧壁都设置了符合工艺要求的拔模斜度，避免后续开模生产时出现脱模困难的问题，局部需要机加工的区域也预留了均匀的加工余量，减少后续机加工的材料去除量，降低生产制造成本。
