标准比赛用球曲面结构三维造型

做这个篮球的三维造型时，最先要明确的是它的应用场景，不是单纯做个外观摆件，而是要适配运动器材仿真、体育用品结构演示、教学教具开发这些实际需求，所以不能只拉个球体贴个贴图敷衍，得把表面的筋槽结构、曲面过渡关系做准确。首先从基准球体的尺寸边界入手，标准成人比赛用球的圆周控制在749到780毫米区间，换算成球体直径大概在238.6到248.3毫米之间，建模时取中间值243毫米作为基础球体的直径，所有后续的筋槽、曲面分割都要基于这个基础球面展开，不能出现曲面偏移后整体尺寸超差的问题。

设计思路上没有走简单贴图的捷径，而是先处理球面的分割逻辑，篮球表面的黑色筋线不是平面绘制的线条，是有深度的嵌槽结构，实际成品中筋槽的深度大概在1.2到1.5毫米，槽宽在6毫米左右，槽的两侧是平滑的圆弧过渡，不会有尖锐棱角，这部分如果用贴图做，渲染的时候就出不来光影下的凹凸质感，也没法用于后续的结构开模参考。建模时先在球心位置建立三个互相垂直的基准面，对应篮球传统的八瓣分割结构，先绘制出筋线的空间投影曲线，这里要注意曲线不能直接在平面上画了投影到球面，那样会出现曲线在球面上的曲率突变，必须用投影后再做曲面拟合调整，保证每一条筋线在球面上的曲率连续，顺着球面的弧度自然延伸，交叉位置的过渡要平滑，不能出现折角。

接下来处理筋槽的切除特征，不能直接用扫描切除，因为球面是双曲面，普通扫描会出现槽深不一致的问题，要用到偏移曲面的方式，先把筋线位置的曲面做等距偏移，偏移量就是槽的深度，然后用过渡曲面把槽底和原球面连接起来，保证整个外表面的曲率连续，这样不管是做渲染还是后续导入结构分析软件，都不会出现破面或者几何错误。球体表面的纹理处理上，没有做过度夸张的凹凸，实际篮球的表面是细腻的颗粒防滑纹理，颗粒高度在0.2毫米左右，建模时如果把每个颗粒都做实体特征会导致文件量过大，所以用置换贴图配合渲染材质的方式实现，既保证视觉上的真实感，也控制模型的整体面数在合理区间，适配普通配置的电脑打开编辑。

从功能特性的角度考虑，这个模型的结构是完全参数化的，所有的尺寸参数，包括球体直径、筋槽宽度、筋槽深度、过渡圆角半径都做了参数关联，只要修改对应参数，就能快速生成不同规格的篮球模型，比如儿童用的5号球、女子比赛用的6号球，不需要重新搭建曲面结构，调整参数后就能自动更新所有特征，这对于做系列化产品设计的从业者来说能省不少重复建模的时间。另外模型的曲面是完全封闭的实体结构，不是片体拼接，不管是用于3D打印手板，还是导入渲染软件做产品宣传图，或者导入运动仿真软件做篮球的弹跳、碰撞模拟，都能直接使用，不需要再做几何修复。

实际应用中，这个模型除了用于体育用品的产品设计环节，还能用于教学场景，在机械制图的曲面建模教学中，篮球的筋槽曲面是非常典型的空间曲面建模案例，能让学习者理解球面分割、曲面偏移、曲率连续这些核心建模技巧，比单纯做规则几何体的练习更贴近实际产品的建模逻辑。在做安装边界的考量时，因为是球体结构，没有额外的安装结构，所以建模时把整个球体的几何中心和软件的默认坐标原点重合，方便用户在装配环境中直接定位，不需要额外调整坐标位置，不管是放到篮球架的装配体里做场景展示，还是放到运动仿真环境里做碰撞测试，都能快速匹配坐标位置，减少装配调整的工作量。

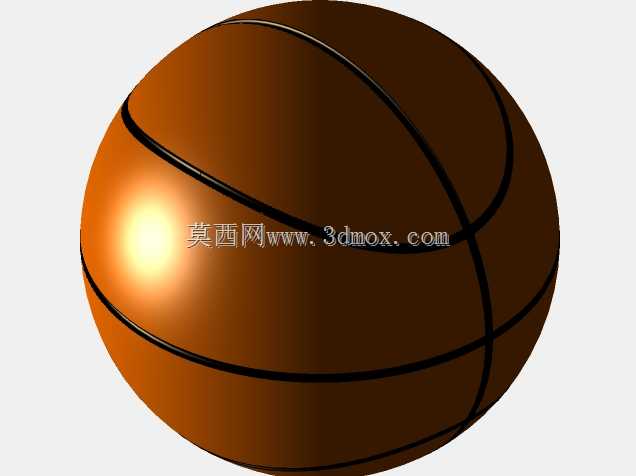

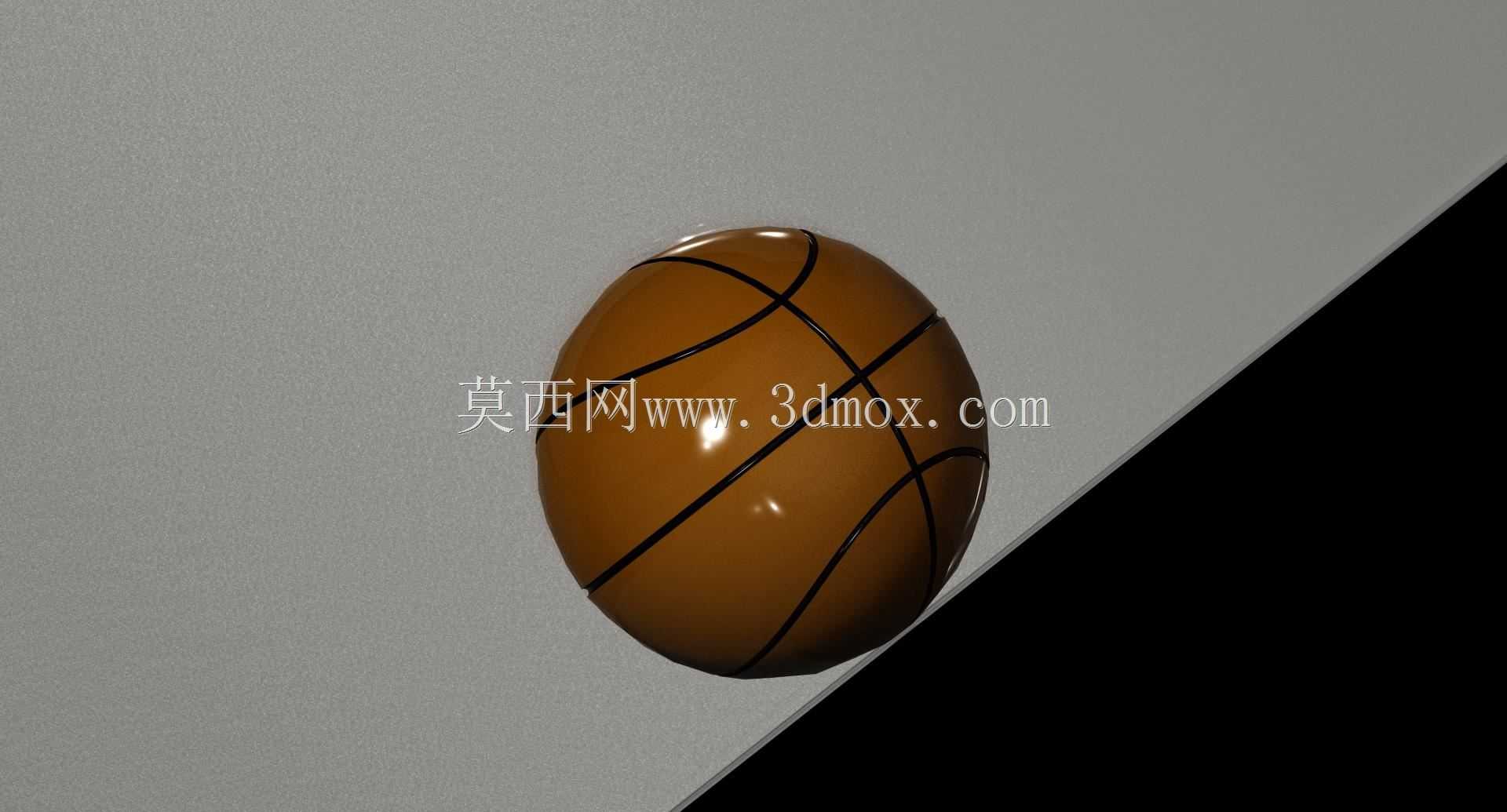

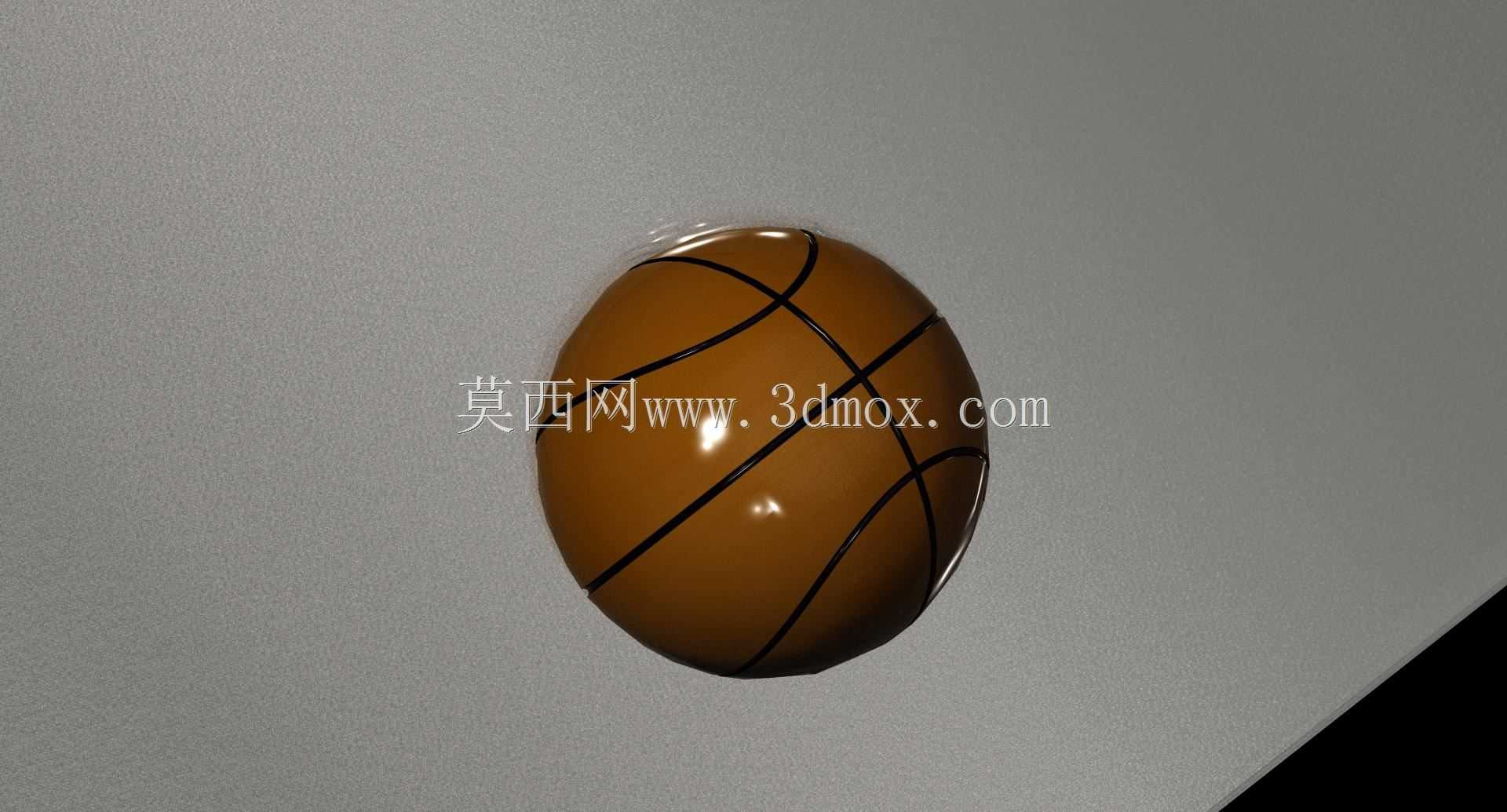

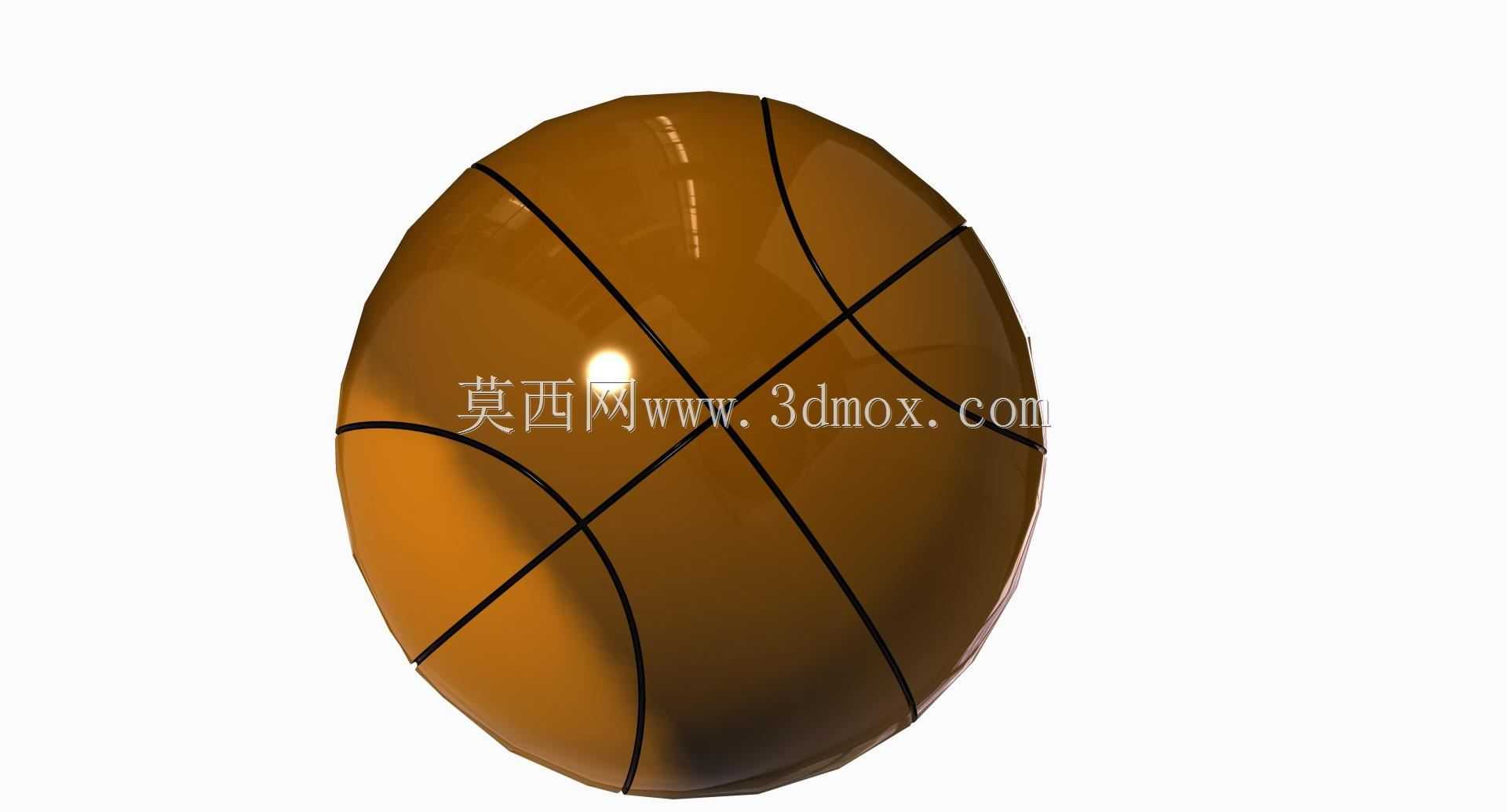

渲染部分的处理上，模型的材质做了分层处理，筋槽部分是哑光的黑色橡胶材质，球面主体是吸湿PU材质，调整了材质的粗糙度和反光度，还原真实篮球在不同光照下的质感，高光位置不会出现过曝的死白，暗部也能保留曲面的过渡细节，不需要用户再重新调整材质参数，打开模型就能直接渲染出合格的效果图。另外在建模过程中特意规避了容易出现的建模错误，比如筋槽交叉位置的曲面收敛问题，很多人做这类曲面的时候会在交叉点出现面的褶皱或者破面，这里做曲面的时候特意把交叉位置的曲面做了四边面拆分，保证每个面的UV方向都顺着曲面的走向，不会出现三角面导致的渲染瑕疵，也不会在导出STL格式用于3D打印的时候出现分层错误。
