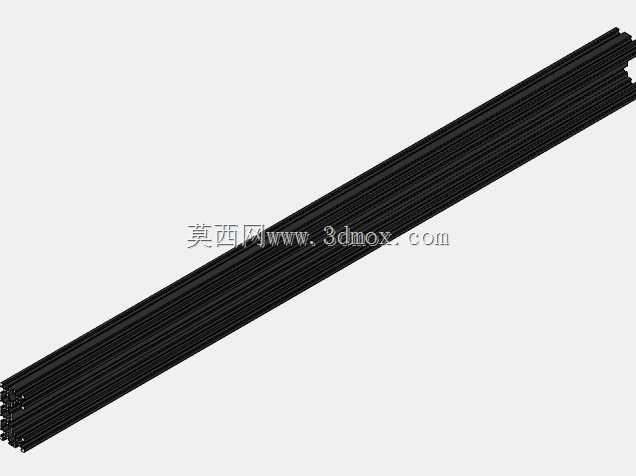

40x80x1000规格冷弯C型檩条构件

在轻钢结构厂房的屋面围护系统搭建中，这类截面尺寸为40x80、定长1000mm的C型冷弯型材是应用频次极高的受力构件，日常选型时首先要核对的就是截面的有效抗弯模量与安装边界的匹配度，避免出现檩条跨度过大导致的下挠超标问题。不同于热轧型钢的生产工艺，这类C型钢是通过带钢连续冷弯辊压成型，截面的卷边设计是整个构件的核心受力优化点，40mm的翼缘宽度配合向内弯折的卷边，能够在不增加板材壁厚的前提下大幅提升截面的抗扭刚度，避免构件在承受屋面竖向荷载时出现侧向失稳。很多刚接触钢结构设计的新人容易忽略C型钢的安装方向问题，实际施工中这类构件的开口方向需要根据受力工况调整，屋面檩条布置时通常开口朝向屋脊方向，便于配套的屋面支架、拉条直接卡入翼缘完成固定，无需额外焊接连接耳板，能大幅缩短现场安装的工期。从设备机架的搭建场景来看，这种定长1000mm的C型钢也常被用作小型自动化设备的底部承托梁，80mm的腹板高度刚好适配常规的脚轮安装板尺寸，安装时可以直接在腹板上冲压对应的安装孔位，配合T型螺栓就能快速完成脚轮、调节脚的固定，相比采用方管作为机架梁，C型钢的开口槽可以直接嵌入设备的电气布线线槽，省去了额外在梁体上开孔穿线的工序，也方便后期设备维护时调整线缆的走向。在光伏支架的户外搭建场景中，经过热镀锌表面处理的同规格C型钢也是常用的导轨构件，1000mm的单段长度刚好适配两块常规晶硅组件的纵向安装尺寸，构件的翼缘表面可以直接压入光伏组件的压块，无需额外焊接连接点位，冷弯成型的均匀壁厚也能保证户外长期使用时的防腐一致性，不会出现热轧构件表面氧化皮脱落导致的锈蚀加速问题。设计这类C型钢构件的三维模型时，首先要还原冷弯工艺带来的圆角过渡特征，不能直接用直角拼接的方式建模，否则后续导出的工程图在做工艺拆分时会和实际辊压的料带展开尺寸出现偏差，直接影响下料的精度。很多建模者容易忽略的是C型钢卷边的内弯角度，实际生产中卷边并不是完全和翼缘垂直的，会带有微小的脱模斜度，这个细节如果在建模时遗漏，后续做装配仿真时就会出现拉条、连接件无法顺利卡入槽位的问题。从安装边界来看，1000mm的定长设计是综合了运输、安装、受力三个维度的选型结果，单段构件的重量控制在单人可直接搬运的范围内，现场施工时不需要借助起重设备就能完成抬装，同时这个长度下构件的自然挠度不会超过规范允许的1/200限值，不需要额外在中间增设侧向支撑点，能减少配套零部件的使用数量。在仓储货架的层板支撑结构中，这种规格的C型钢也常被用作层板的托梁，开口朝上布置时可以直接将层板嵌入槽内，翼缘的翻边能起到限位作用，避免层板在放置货物时出现横向滑移，相比采用角铁作为托梁，C型钢的受力截面更合理，同等承重要求下可以采用更薄的板材，降低整体货架的自重。做构件的受力校核时，不能简单套用矩形截面的惯性矩计算公式，要考虑冷弯加工带来的冷作硬化效应，辊压成型后的构件屈服强度会比原材料带钢略有提升，但同时弯折位置的应力集中系数也会更高，所以在做节点设计时要尽量避免在弯折位置开设安装孔，孔位需要布置在腹板和翼缘的平面区域，防止长期受力下出现孔位开裂的问题。
