UNITRONICS V700带人机界面PLC结构

在离散制造产线的分布式控制站点、小型单机自动化设备的电控柜布局中，这类集成了人机交互界面的PLC一体机，往往能大幅压缩电控系统的安装空间，减少独立触摸屏与PLC主机之间的通讯接线工作量，省去不同品牌设备间的协议适配调试环节。从实际工程应用来看，这类带屏PLC常被用在小型包装设备、输送分拣单元、恒温恒湿试验装置、小型水处理配套设备上，既可以完成本地逻辑控制、IO信号采集、模拟量数据处理，也能直接通过自带的屏幕完成参数设置、运行状态监控、故障代码查询，不需要额外配置独立的上位机或者操作面板，对于紧凑型设备的电控设计来说，能有效降低柜体的设计复杂度，减少柜内元器件的排布数量。

从产品本身的结构设计来看，这款设备采用了屏体与控制主机一体化的拼接结构，正面是触控显示区域，背部集成了PLC的主控电路、通讯接口、IO接线端子区域，整体外壳采用阻燃工程塑料材质，兼顾绝缘性能与结构强度，背部的散热槽沿着壳体侧边排布，避免设备长期运行时热量积存在内部电路区域。接口部分覆盖了常用的工业通讯端口，包括以太网接口、串行通讯口，侧面预留了扩展模块的安装卡位，可以根据实际项目的IO点数需求，拼接扩展数字量、模拟量或者特殊功能模块，不需要更换主机就能完成控制容量的升级。

做电控柜布局设计的时候，这类一体机的安装边界需要重点关注，首先是屏体的嵌入安装尺寸，要匹配电控柜柜门的开孔公差，背部的主机部分要预留足够的接线空间，尤其是通讯线缆、IO端子的接线折弯半径，不能让线缆过度弯折挤压到设备的接口部位。设备的安装固定采用卡扣加螺丝的组合方式，嵌入柜门后先通过四周的卡扣预固定，再拧紧侧边的固定螺丝，保证设备和柜门之间的密封胶条压实，达到对应的柜体防护等级要求，避免车间内的粉尘、切削液溅入设备内部造成电路故障。

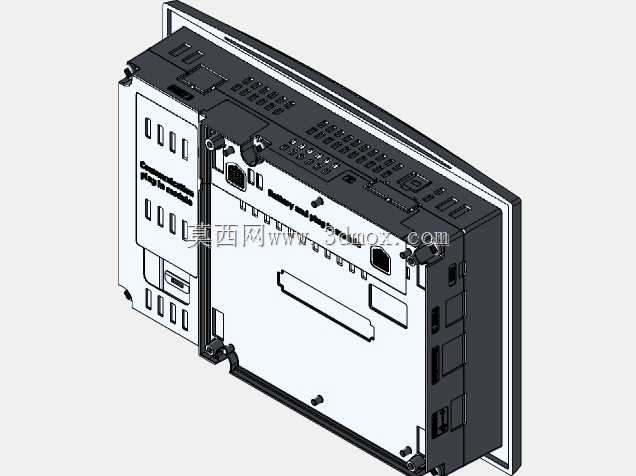

从建模还原的角度来看，这个三维结构完整复现了设备的外部轮廓、接口位置、安装卡扣、散热槽细节，在做电控柜的三维布局设计时，可以直接导入这个模型完成干涉检查，提前确认柜门开合时设备背部和柜内线槽、导轨、断路器等元器件的空间距离，避免实际装配时出现空间冲突。设备的人机界面区域略微高出正面壳体，操作时的触控反馈区域边界清晰，背部的端子排标识区域做了凹凸结构，方便实际接线时对应点位标识，不会因为长期使用导致标识磨损脱落。

在实际选型适配时，这类一体化PLC的优势在于集成度高，对于IO点数在百点以内的小型设备来说，单台设备就能完成控制加交互的全部需求，不需要分别采购PLC主机、触摸屏、通讯连接线，也减少了柜内的布线工作量，对应的故障点也随之减少。设备的供电接口位于背部下方区域，接线时可以顺着柜内的走线槽直接引接供电回路，和通讯线路、IO线路分开排布，减少强电对弱电通讯信号的干扰。侧边的扩展接口采用密封盖板设计，不需要扩展的时候盖板闭合，可以阻挡粉尘进入接口区域，需要加装扩展模块时，取下盖板就能直接和扩展模块拼接，模块之间通过总线接口直接通讯，不需要额外接线。

做三维布线设计的时候，可以依托这个模型的接口位置，提前规划每一根线缆的走线路径，计算线缆的下料长度，避免实际装配时线缆过长造成柜内杂乱，或者线缆长度不够无法接线。设备的整体重量分布偏向背部的主控区域，安装时要保证柜门的承重能力足够，尤其是在设备加装多个扩展模块的情况下，要对应加强柜门安装部位的结构强度，避免长期开关柜门导致设备安装松动。设备正面的屏幕区域做了窄边框设计，在有限的正面尺寸下尽可能放大显示区域，方便车间操作人员在一定距离外查看设备运行参数，屏幕表面的防刮涂层也能适应车间内的操作环境，减少日常操作造成的屏幕划痕。
