复古轮式加农炮结构三维设计

这款轮式加农炮的三维结构设计，首先围绕其核心应用场景展开，既可以作为军工历史教具的演示载体，也能用于复古主题文创产品的结构验证、影视道具的前期打样参考，部分结构逻辑还能为小型发射装置的架体设计提供参照。从实际用途来看，该结构还原了老式加农炮通过火药推进发射弹丸的核心功能逻辑，轮式架体的设计核心是满足短距离阵地转移的移动需求，炮身与架体的铰接结构则承担射角调整的功能，配合炮尾的闭气结构逻辑，完整复现了传统火炮的作业流程。

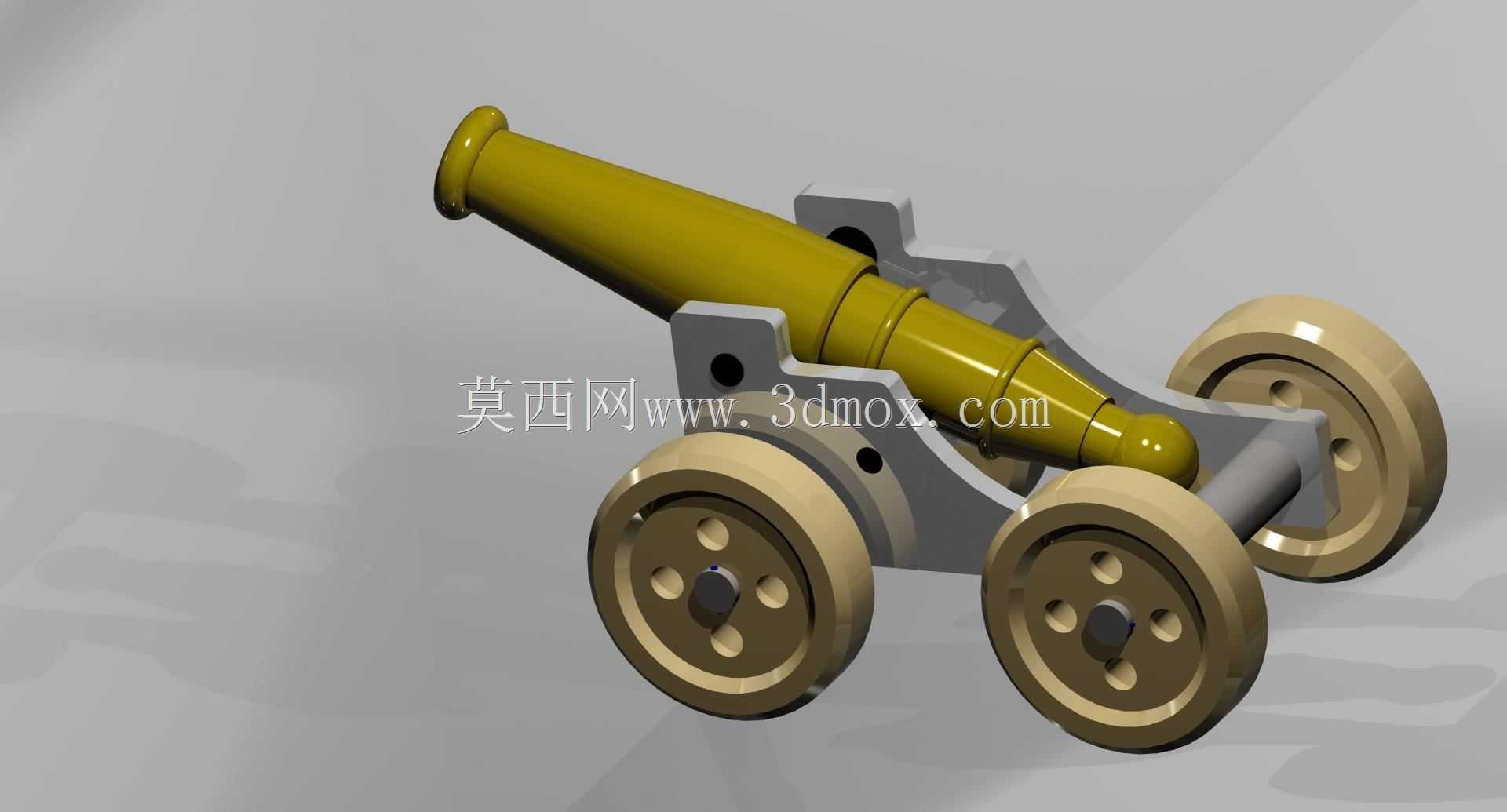

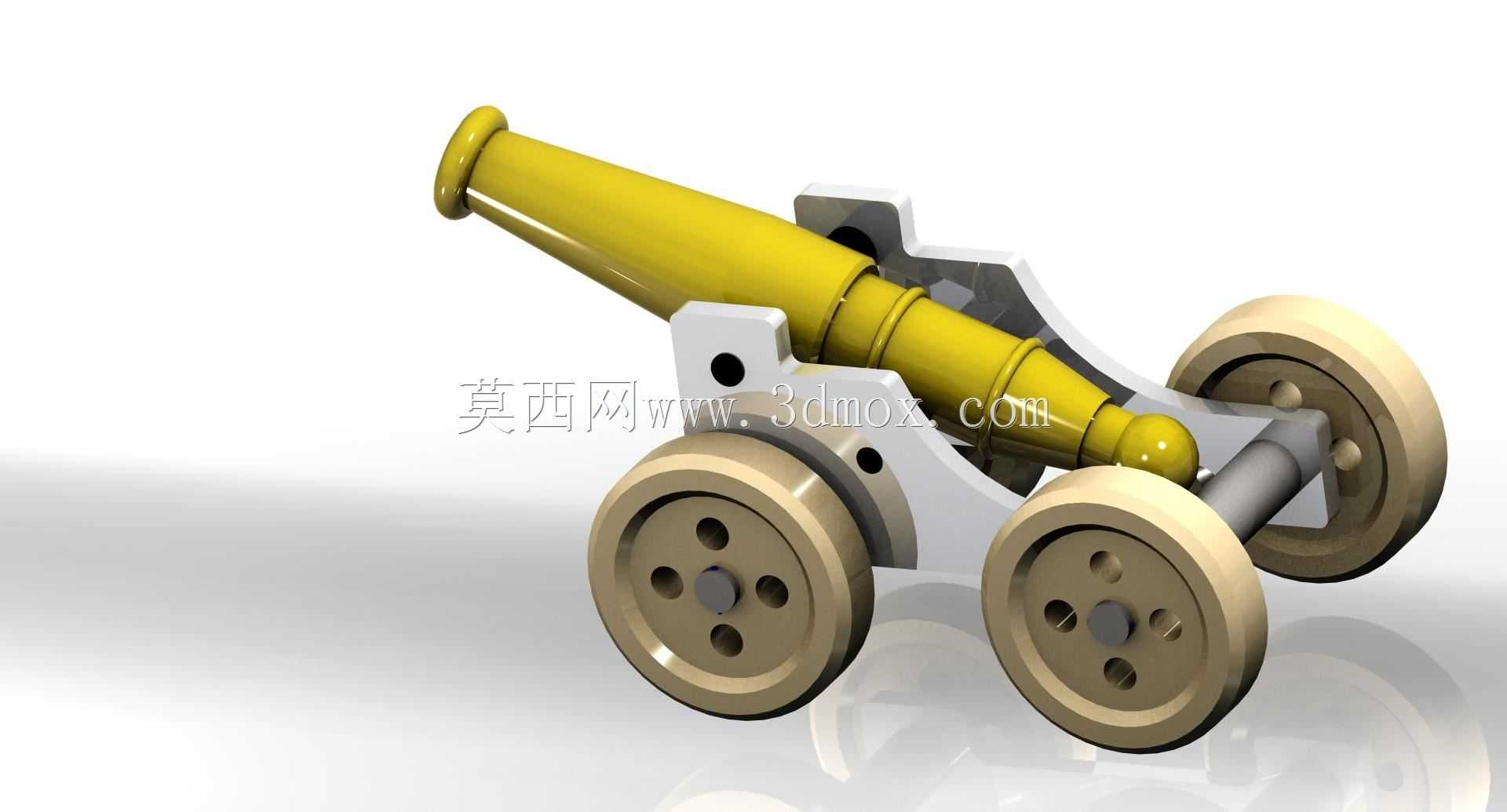

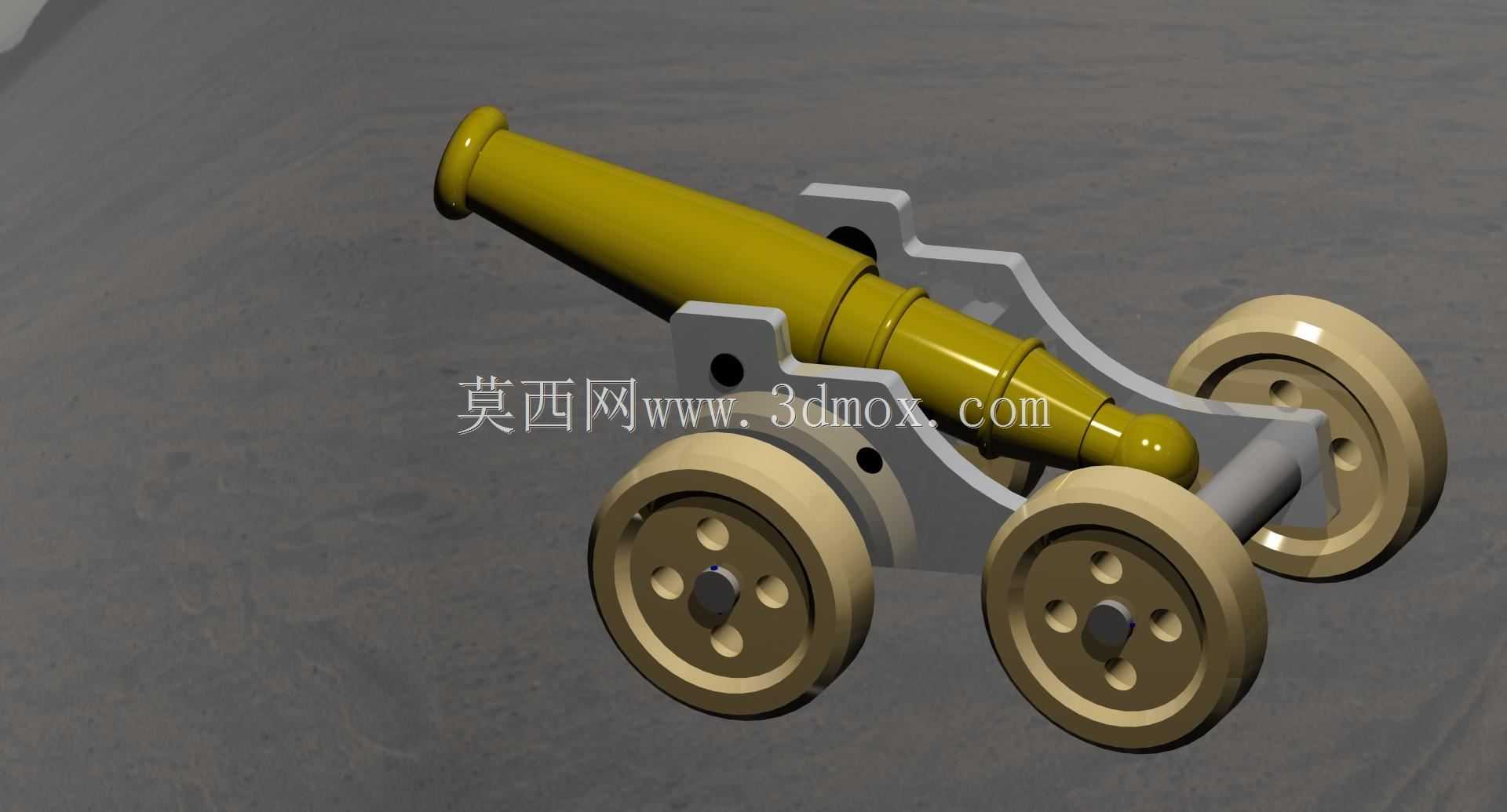

设计思路上，首先拆分了炮身、炮架、轮组、铰接轴四大核心模块，炮身部分采用等壁厚渐变圆筒结构，从炮尾到炮口逐步收窄外径，既保证炮膛内部的承压强度，也能降低炮口端的冗余重量，避免整体重心过度前倾；炮身中部设置的两道环形凸起，一方面是结构加强筋，抵消发射时的径向张力，另一方面也作为炮身与架体的定位基准，保证装配时的同轴度。炮架部分采用双侧板对称结构，侧板通过铣削成型的U型槽容纳炮身的铰接耳轴，耳轴与侧板的配合间隙控制在0.1mm以内，既保证射角调整时的转动顺滑，也避免发射时的横向窜动；侧板下部延伸出的轮轴安装座，采用一体化凸台结构，替代传统焊接结构，提升架体的整体抗冲击性能。

轮组部分采用四轮对称布局，前后轮直径一致，轮体采用带减重孔的辐板式结构，五个均匀分布的圆形减重孔在降低轮体重量的同时，保证轮辐的受力均匀，轮缘部分做了加厚处理，模拟老式木轮包铁的结构强度逻辑，轮轴采用通轴设计，贯穿两侧炮架侧板，两端通过轴肩与卡簧定位，保证轮组转动时的同轴度，避免移动时出现卡滞。炮身尾部的球形结构是尾栓的安装基准，还原了老式火炮后膛闭气的结构逻辑，尾栓与炮尾的配合采用锥面定位，保证闭气时的密封性能。

外形尺寸与安装边界方面，整体结构的长宽高比例严格按照老式轮式加农炮的实物比例缩放，炮身总长度占整体长度的70%，轮组直径约为炮身最大外径的2.2倍，保证整体放置时的稳定性，炮架侧板的高度控制在轮组半径的1.2倍，使得炮身处于水平状态时，炮膛轴线距离支撑面的高度符合人工装填的操作高度；射角调整范围覆盖0到35度，对应耳轴的转动行程做了机械限位，避免炮身仰角过大出现后翻风险；整体结构的安装边界预留了炮尾操作空间，炮尾后方预留的操作距离不小于炮身长度的30%，满足装填、闭气操作的空间需求；轮组的轮距宽度与炮架侧板的外侧宽度一致，保证整体结构在15度侧倾坡面放置时不会侧翻，移动时的转弯半径控制在自身长度的1.5倍以内，满足狭小场地的转移需求。

从结构细节来看，炮身与耳轴的连接采用过盈配合，耳轴插入炮身的定位孔后，通过侧面的紧定螺钉锁死，避免发射时炮身与耳轴出现相对转动；炮架侧板之间设置了横向连接杆，提升双侧板的结构刚性，避免受冲击时出现侧板外张的情况；轮体与轮轴之间设置了衬套结构，降低转动时的磨损，延长结构的使用寿命。整个设计没有冗余的装饰结构，所有外形特征都对应实际的功能需求，比如炮口处的加厚卷边，是为了抵消炮口发射时的应力集中，避免炮口开裂；炮架前端的延伸结构，是作为拖曳挂点，满足牲畜或者机动车辆拖曳转移的连接需求。
